O que torna um gabinete inversor de bombeamento solar confiável para sistemas de água exigentes?

Índice

1. Esboço do artigo
2. Compreendendo o gabinete do inversor de bombeamento solar
3. Como funciona o gabinete em um sistema de bombeamento solar
4. Componentes principais dentro do gabinete
5. Por que o MPPT é importante para o bombeamento solar
6. Recursos de proteção importantes no campo
7. Gabinete Externo e Design Térmico
8. Como especificar o gabinete certo
9. Aplicações e Requisitos do Projeto
10. Lista de verificação de instalação e comissionamento
11. Manutenção e confiabilidade a longo prazo
12. Erros comuns de projeto a serem evitados
13. Zhejiang Csivei Automation, Ltd. para soluções orientadas a projetos
14. Perguntas frequentes
15. Apoio ao Projeto

Esboço do artigo

Este artigo passa dos fundamentos do sistema às considerações práticas de compra e engenharia. Primeiro explica a função do gabinete e depois examina sua arquitetura elétrica, operação do MPPT, funções de proteção, design do gabinete, seleção de projeto, instalação, manutenção e erros comuns. As seções finais abordam os requisitos de aplicação e as perguntas que os compradores frequentemente precisam responder antes de fazer um pedido.

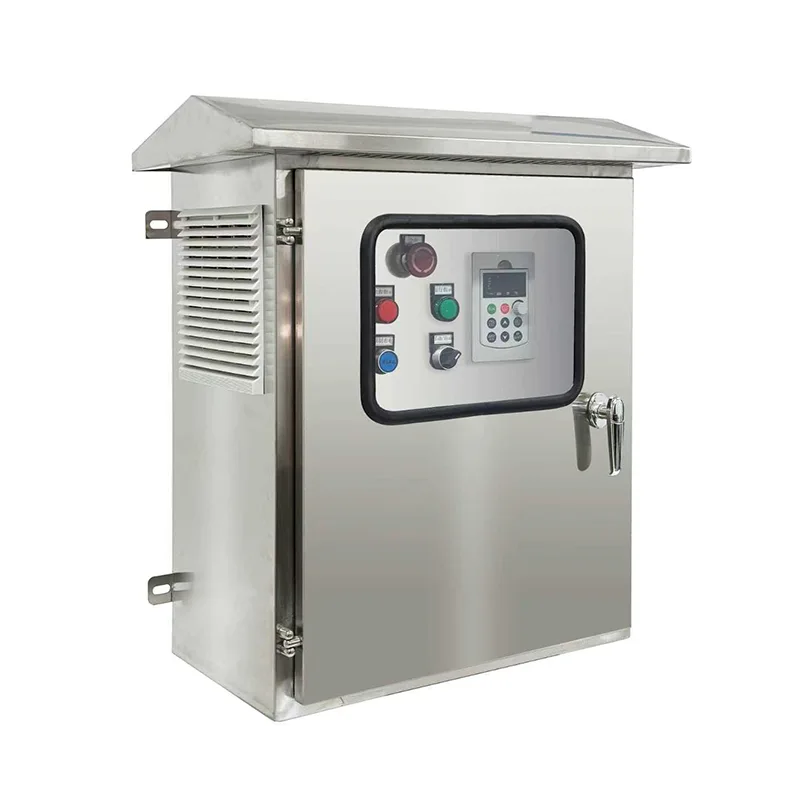

Compreendendo o gabinete do inversor de bombeamento solar

Um gabinete inversor de bombeamento solar é um gabinete elétrico integrado projetado para gerenciar os requisitos de energia e controle de uma bomba de água movida a energia solar. Em um sistema de bombeamento CA, os módulos fotovoltaicos produzem eletricidade CC, enquanto o motor da bomba normalmente requer energia CA controlada. O inversor executa, portanto, a função essencial de conversão e controle do motor.

O gabinete fornece a estrutura física e elétrica em torno desse inversor. Dependendo do projeto, pode conter disjuntores ou seccionadores CC, proteção CA, dispositivos de proteção contra surtos, contatores, blocos terminais, equipamentos de monitoramento, componentes de refrigeração, chaves de controle, sensores e interfaces de comunicação.

Esta abordagem integrada é particularmente útil para estações de bombeamento externas onde os componentes individuais precisariam ser montados e conectados no local. As orientações da indústria geralmente enfatizam o MPPT, proteção adequada contra entrada externa e proteção contra funcionamento a seco, raios, curtos-circuitos e polaridade reversa.

Como funciona o gabinete em um sistema de bombeamento solar

O caminho básico da energia começa com o conjunto fotovoltaico. Os módulos solares geram energia CC cuja tensão e corrente mudam de acordo com a irradiância solar, temperatura, configuração do conjunto e condições operacionais. O gabinete recebe esta entrada elétrica e a encaminha através do equipamento de proteção e controle apropriado até o inversor da bomba solar.

O inversor rastreia um ponto operacional apropriado do conjunto fotovoltaico e converte a energia CC disponível em saída elétrica controlada para o motor da bomba. A velocidade do motor pode então ser ajustada de acordo com a energia solar disponível e os requisitos do sistema. Isto é particularmente valioso porque a radiação solar não permanece constante ao longo do dia.

Componentes principais dentro do gabinete

Inversor de bomba solar

O inversor é o dispositivo de controle central. Uma unidade adequada deve corresponder à tensão nominal, corrente, potência, configuração de fase e características de partida do motor da bomba. Os modelos de bombeamento solar também podem fornecer funções dedicadas, como MPPT, despertar automático, proteção contra funcionamento a seco, operação de baixa potência e controle de nível de água.

Isolamento e proteção DC

A proteção CC permite que o lado fotovoltaico seja isolado durante a manutenção e ajuda a gerenciar falhas elétricas. O dispositivo deve ser adequado para a tensão e corrente CC reais do conjunto fotovoltaico, em vez de simplesmente ser selecionado de acordo com a classificação CA da bomba.

Proteção contra surtos

As instalações de bombeamento solar externas podem ser expostas a transientes induzidos por raios e outros distúrbios de tensão. A proteção contra surtos é, portanto, uma parte importante de um projeto completo. As especificações técnicas publicadas para sistemas de bombeamento solar geralmente incluem proteção contra transientes induzidos por raios e falhas elétricas relacionadas.

Proteção e comutação CA

Dependendo da arquitetura do sistema, o gabinete pode incluir disjuntores de saída, contatores, proteção de motor, funções de parada de emergência ou proteção de entrada CA para sistemas híbridos. Esses dispositivos devem ser coordenados com o inversor e o motor, em vez de selecionados de forma independente.

Terminais, Sensores e Comunicação

Sensores de nível de água, pressostatos, boiadores, sinais relacionados ao fluxo, interfaces RS485 e módulos de comunicação remota podem tornar o sistema de bombeamento mais responsivo e mais fácil de supervisionar. Algumas soluções comerciais de bombeamento solar suportam protocolos de comunicação como RS485/Modbus para monitoramento remoto.

Por que o MPPT é importante para o bombeamento solar

O rastreamento do ponto de potência máximo, comumente conhecido como MPPT, é uma das funções mais importantes em um inversor de bombeamento solar. Um arranjo fotovoltaico não produz uma combinação fixa de tensão e corrente sob todas as condições. Seu ponto operacional ideal muda com a luz solar e a temperatura.

Um inversor habilitado para MPPT procura continuamente um ponto de operação adequado para que a energia solar disponível possa ser utilizada de forma mais eficaz. No bombeamento de água, isto é importante porque o objectivo não é simplesmente produzir electricidade; a eletricidade deve, em última análise, ser convertida em fluxo útil de água e desempenho de elevação.

A orientação técnica para sistemas de bombeamento fotovoltaicos identifica especificamente o MPPT como um mecanismo para maximizar a energia transferida do painel solar.

Recursos de proteção importantes no campo

Os sistemas de bombeamento de água são frequentemente instalados longe de salas elétricas internas controladas. Campos agrícolas, poços, áreas de pecuária, comunidades remotas e estações de água industriais podem expor equipamentos elétricos a poeira, umidade, chuva, calor, insetos, raios e condições operacionais instáveis.

• Proteção contra sobretensão e subtensão:Ajuda a evitar operação fora dos limites elétricos aceitáveis.
• Proteção contra sobrecorrente:Ajuda a responder à corrente excessiva causada por problemas elétricos ou no motor.
• Proteção contra funcionamento a seco:Impede a operação contínua da bomba quando não há água adequada disponível.
• Proteção contra curto-circuito:Fornece uma camada adicional de proteção contra falhas elétricas.
• Proteção contra polaridade reversa:Importante no lado CC, onde conexões fotovoltaicas incorretas podem criar falhas graves.
• Proteção contra surtos:Ajuda a reduzir danos causados ​​por sobretensões transitórias e eventos relacionados a raios.
• Proteção contra superaquecimento:Ajuda a prevenir o estresse térmico excessivo nos componentes eletrônicos.
• Controle de nível de água:Pode parar ou reiniciar o bombeamento de acordo com as condições do tanque ou reservatório.

Uma especificação de projeto do Banco Mundial para sistemas de bombeamento solar, por exemplo, identifica recursos que incluem MPPT, operação VFD, proteção contra funcionamento a seco, entradas de nível de água, operação híbrida, registro de dados e requisitos de gabinete externo.

Gabinete Externo e Design Térmico

O invólucro é uma das partes mais visíveis de um gabinete de inversor de bombeamento solar, mas sua importância vai além da aparência. O gabinete deve equilibrar proteção ambiental, dissipação de calor, acessibilidade aos componentes, entrada de cabos e facilidade de manutenção.

As classificações IP são particularmente importantes. Diferentes especificações de projeto utilizam diferentes requisitos mínimos dependendo da localização e da disposição do equipamento. Algumas diretrizes publicadas de bombeamento solar exigem controladores externos com IP56 como mínimo e recomendam IP66 ou superior em determinadas instalações, enquanto outras especificações de projeto exigem IP54 ou IP55 dependendo do equipamento e da aplicação.

Gestão Térmica

A eficiência do inversor não elimina a geração de calor. As altas temperaturas ambientes podem aumentar o estresse térmico, especialmente quando o equipamento opera continuamente com carga substancial. A ventilação do gabinete, os dissipadores de calor, os ventiladores, os canais de ar, o espaçamento dos componentes e a orientação da instalação merecem, portanto, atenção da engenharia.

O gabinete também deve possibilitar a inspeção de rotina sem forçar os técnicos a desmontar componentes não relacionados. Um layout interno limpo pode reduzir o tempo de solução de problemas e diminuir a possibilidade de erros de fiação durante o serviço.

Como especificar o gabinete certo

Uma cotação confiável começa com informações precisas do projeto. Selecionar o gabinete apenas pela classificação em quilowatts da bomba pode resultar em uma configuração incompleta ou inadequada.

Alguns sistemas comerciais também suportam entrada híbrida CA/CC, permitindo que a energia da rede ou do gerador complemente a geração solar quando necessário. Isto pode ser útil onde a disponibilidade ininterrupta de água é mais importante do que operar exclusivamente com energia fotovoltaica.

Aplicações e Requisitos do Projeto

O mesmo conceito de gabinete pode atender a aplicações hídricas muito diferentes, mas as prioridades de engenharia podem mudar significativamente de um projeto para outro.

Lista de verificação de instalação e comissionamento

Mesmo um gabinete bem projetado pode ter um desempenho ruim se as condições de instalação forem ignoradas. Antes do comissionamento, os seguintes itens devem ser verificados em relação à documentação do fabricante e ao projeto elétrico do projeto.

1. Confirme a tensão e a polaridade do painel fotovoltaico antes de conectar a entrada CC.
2. Verifique a tensão de saída do inversor e a configuração de fase em relação ao motor da bomba.
3. Verifique a seção transversal do cabo, comprimento do cabo, terminais, prensa-cabos e aterramento.
4. Confirme se as vias de ventilação e as áreas de dissipação de calor estão desobstruídas.
5. Verifique todos os disjuntores, seccionadores, dispositivos de proteção contra surtos e controles de emergência.
6. Teste os sensores de nível e pressão da água onde estiverem incluídos.
7. Verifique a proteção contra funcionamento a seco antes da operação autônoma.
8. Confirme o sentido de rotação da bomba durante o comissionamento.
9. Registre a tensão operacional inicial, a corrente, a frequência e os dados relevantes de desempenho da bomba.
10. Mantenha diagramas de fiação, configurações de parâmetros, manuais e registros de manutenção disponíveis no local.

Manutenção e confiabilidade a longo prazo

A manutenção preventiva é especialmente valiosa para sistemas de bombeamento remotos porque um pequeno problema elétrico pode interromper o fornecimento de água ou a irrigação. O cronograma de manutenção deve seguir os requisitos do fabricante do equipamento e os procedimentos de segurança locais.

• Inspecione as vedações do gabinete, os prensa-cabos e as superfícies do gabinete.
• Verifique se há excesso de poeira, umidade, corrosão ou contaminação por insetos.
• Inspecione os terminais e a fiação quanto a sinais de superaquecimento ou folgas.
• Verifique ventiladores de resfriamento, aberturas de ventilação e caminhos de dissipação de calor.
• Verifique os indicadores de proteção contra surtos quando aplicável.
• Revise os alarmes do inversor e os dados operacionais históricos.
• Teste periodicamente o nível de água e a proteção contra funcionamento a seco.
• Inspecione as conexões de aterramento e ligação de acordo com o padrão elétrico aplicável.

Um layout interno claro também traz um benefício prático: os técnicos podem identificar componentes individuais e rastrear circuitos mais rapidamente. Esta é uma das razões pelas quais os armários montados na fábrica e claramente identificados podem ser valiosos em projetos que envolvem múltiplas estações de bombeamento idênticas.

Erros comuns de projeto a serem evitados

Zhejiang Csivei Automation, Ltd. para soluções orientadas a projetos

Para compradores que avaliam um gabinete inversor de bombeamento solar, trabalhar com um fornecedor experiente de automação e equipamentos elétricos pode simplificar o processo de correspondência do gabinete com a aplicação de bombeamento real.Automação de Zhejiang Csivei, Ltd.pode ser posicionado em torno de requisitos específicos do projeto, em vez de um conceito de gabinete de tamanho único.

A discussão mais útil do projeto deve começar com a placa de identificação da bomba, informações do conjunto fotovoltaico, fluxo e altura manométrica necessários, ambiente de instalação, requisitos de controle e configuração preferencial do gabinete. Esses detalhes fornecem uma base prática para determinar a capacidade do inversor, a proteção elétrica, as dimensões do gabinete, as interfaces dos sensores, os arranjos de refrigeração e outros requisitos de configuração.

Para projetos de OEM, distribuidores, EPC, agrícolas, industriais e de abastecimento de água remoto, uma abordagem de gabinete orientada ao projeto também pode facilitar a padronização de instalações repetidas. A colocação consistente de componentes, fiação, etiquetagem, documentação e testes podem simplificar a instalação e a manutenção subsequente em vários locais.

Perguntas frequentes

Construa um gabinete de bombeamento solar em torno do seu projeto real

O gabinete inversor de bombeamento solar certo começa com a aplicação completa, em vez de uma única classificação de potência. Se você estiver planejando um sistema de irrigação agrícola, um projeto de abastecimento remoto de água, uma estação de abastecimento de gado ou uma aplicação de bombeamento industrial, prepare os dados da bomba, as especificações fotovoltaicas, as condições do local e os requisitos de controle antes de solicitar uma configuração.

Contate-nospara discutir os requisitos do gabinete do seu inversor de bombeamento solar e desenvolver uma configuração adequada ao seu projeto.
