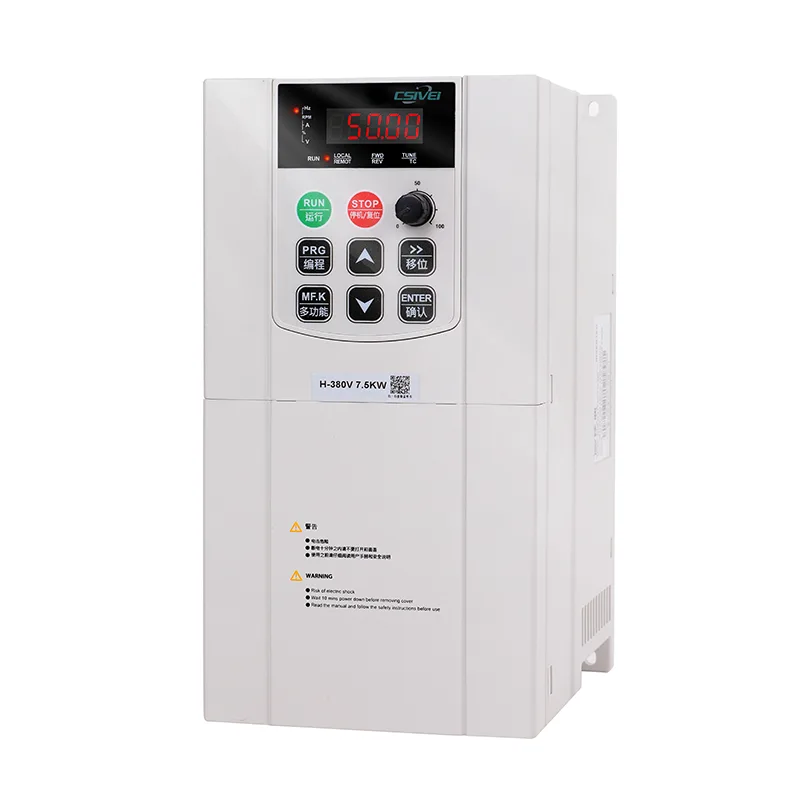

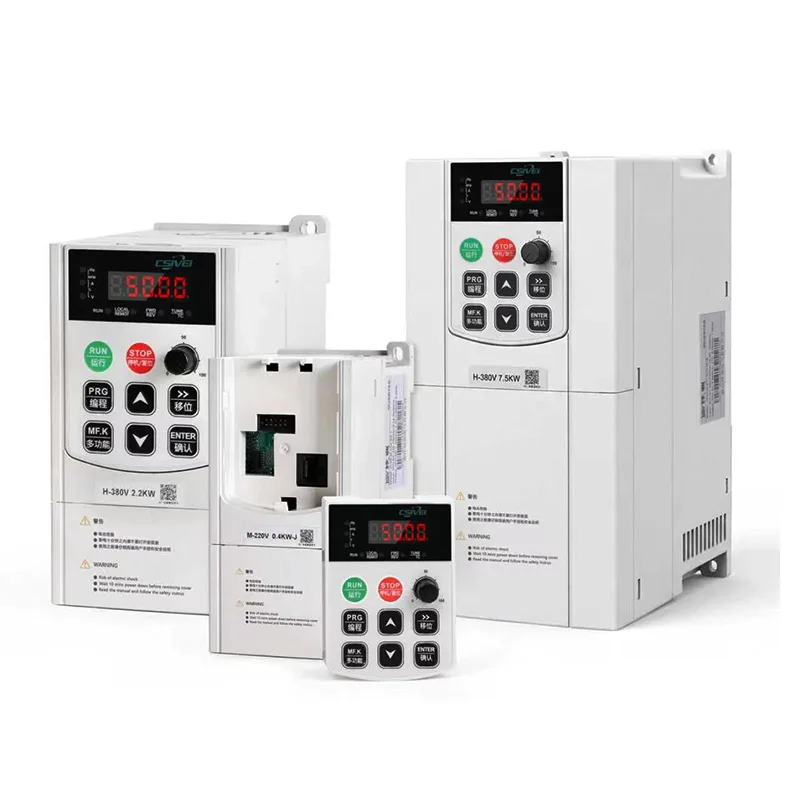

Inversor de bomba de água 4kw VFD solar

O CSIVEI 4kw Water Pump Inverter Solar VFD é uma solução de alto desempenho para grandes projetos de bombeamento solar de água. Projetado para bombas submersíveis de poços profundos e estações de reforço, ele oferece alto torque de partida com controle vetorial sem sensor. O inversor ajusta automaticamente a frequência de saída com base na tensão do painel solar, garantindo o fluxo máximo de água ao longo do dia. PID integrado para pressão constante, proteção contra funcionamento a seco e armazenamento de registros de falhas. O gabinete IP20 com filtro IP40 opcional é adequado para salas de controle. Suporta monitoramento remoto via módulos GPRS/4G. O CSIVEI fornece bombeamento confiável e fora da rede para abastecimento de água comunitário e agricultura em grande escala.

Parâmetros e especificações principais

Aplicações Típicas

Para projetos de restauração ecológica, este inversor solar de bomba de água de 4 kW fornece uma fonte de água sustentável para florestamento, reabilitação de pastagens e cinturões verdes desérticos. Ele eleva águas subterrâneas ou coleta águas superficiais para irrigar mudas de árvores, arbustos e vegetação nativa em regiões áridas. O sistema pode ser totalmente automatizado com temporizadores ou sensores de umidade do solo, fornecendo água somente quando necessário. Sua ampla faixa de tensão de entrada aceita painéis solares de diversas configurações, facilitando o dimensionamento. Implantado em cinturões antidesertificação, plantio de árvores à beira de estradas, recuperação de minas e restauração de áreas úmidas, o inversor garante alto tempo de atividade sem logística de combustível, mesmo nos locais mais remotos.

Controle vetorial e algoritmos específicos da bomba

O inversor de bomba de água solar VFD de qualidade de fábrica da CSIVEI emprega controle vetorial sem sensor otimizado para cargas de bombas centrífugas e submersíveis. Isso oferece:

●  Alto torque de partida – até 150% a 0,5 Hz, essencial para bombas de poços profundos com eixos longos.

●  Operação estável em baixa velocidade – evita travamentos quando a energia solar é marginal.

●  Adaptação automática da curva da bomba – o inversor aprende as características de fluxo manométrico da bomba para manter a eficiência ideal.

●  Modos de pressão constante/fluxo constante – o PID integrado aceita feedback de sensores de pressão ou fluxo, mantendo o ponto de ajuste independentemente das flutuações solares.

●  Arranque suave e parada suave – elimina golpe de aríete, tensão na tubulação e pico de corrente do motor.

Esses algoritmos garantem que a bomba funcione suavemente durante todo o dia solar, desde o início da manhã até o final da tarde, sem disparos frequentes ou choques mecânicos.

Controle de qualidade total

Q1: O inversor mostra falha “Dry‑Run”, mas há água no poço. O que está errado?

R: O sensor de funcionamento a seco (interruptor de fluxo, eletrodo ou sensor de pressão) pode estar instalado ou calibrado incorretamente. Verifique a fiação do sensor e defina o atraso de detecção por mais tempo (parâmetro P.61) para evitar falsos disparos durante a partida da bomba. Verifique também se a bomba está realmente submersa – o nível da água pode ter caído abaixo da entrada.

P2: O inversor possui um modo de economia de energia além do MPPT?

R: Sim. O recurso “Auto Energy Optimization” (AEO) reduz a tensão do motor quando a carga da bomba é leve (por exemplo, baixa demanda de fluxo), reduzindo o uso de energia em 10-20% sem afetar a produção. Habilite o parâmetro P.52 = 1.

P3: Quais dados posso registrar na unidade?

R: O inversor registra diariamente o rendimento energético (kWh), o volume de água (m³), o tempo de funcionamento da bomba (horas), eventos de falha e totais cumulativos. Os dados são armazenados na memória interna (últimos 30 dias) e podem ser exportados via Modbus ou cartão SD (opcional).

Q4: Preciso de um controlador de bomba ou soft starter separado?

R: Não. O VFD solar CSIVEI integra todas as funções de controle: MPPT, inversor de frequência variável, proteção da bomba (funcionamento a seco, sobrecarga, ruptura de tubo) e PID opcional para pressão constante. Ele substitui os controladores de bomba e os soft starters.

Q5: Quais são os requisitos de aterramento desta unidade?

R: O aterramento adequado é fundamental. Conecte o terminal PE do inversor a um aterramento dedicado usando um condutor de cobre. Aterre também as estruturas do painel solar e o motor da bomba. A falha no aterramento pode causar choque elétrico ou mau funcionamento da unidade.

Precauções de instalação

Montagem interna necessária– O gabinete padrão IP20 foi projetado para salas de controle ou gabinetes à prova de intempéries. Para uso externo, solicite o gabinete IP54 opcional ou instale em um invólucro protetor.

Ventilação adequada– Mantenha uma folga mínima de 100 mm acima e abaixo do inversor para garantir a dissipação de calor adequada. A temperatura ambiente não deve exceder 40°C.

Dimensionamento correto do cabo– Use cabos classificados para pelo menos 125% da corrente nominal para evitar superaquecimento. Mantenha os cabos de entrada CC tão curtos quanto possível para reduzir a queda de tensão e a perda de energia.

Aterramento adequado– Conecte o terminal PE a um aterramento dedicado. Também aterre as estruturas do painel solar e o motor da bomba. O aterramento inadequado pode causar choque elétrico, mau funcionamento da unidade ou danos causados ​​por raios.
