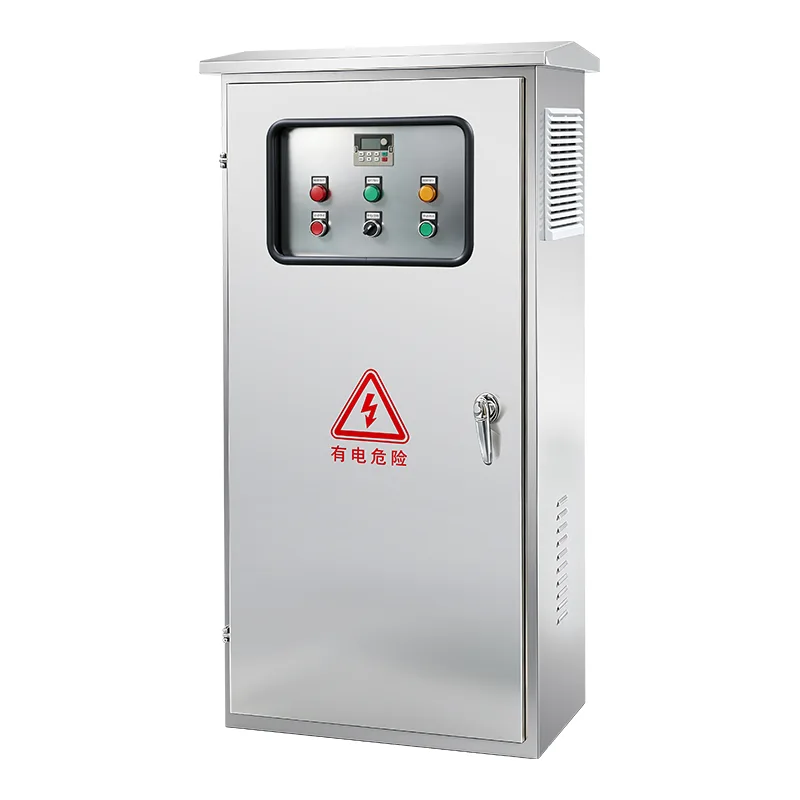

O controlador está disponível em configurações para bombas de incêndio acionadas por motor elétrico (métodos de partida de tensão total, estrela-triângulo, autotransformador, partida suave e enrolamento parcial) e bombas de incêndio acionadas por motor diesel (com carregadores de bateria duplos, controle de solenóide de combustível e circuitos de monitoramento do motor). As classificações de potência variam de 5 HP a 400 HP em 208–600 V trifásico. A partida automática é acionada por uma queda de pressão no coletor do sistema — detectada por um transdutor de pressão ou pressostatos — ou por sinais remotos de válvulas de dilúvio, painéis de alarme de incêndio ou estações manuais. Uma vez iniciada, a bomba funciona até que todas as causas de partida tenham sido eliminadas e a bomba seja parada manual ou automaticamente, com um temporizador de funcionamento mínimo evitando ciclos curtos. Os alarmes integrados cobrem falha de fase, inversão de fase, sobrecarga do motor, falha na partida da bomba, baixa pressão e controlador fora do modo automático, com saídas de relé sem tensão para gerenciamento remoto do edifício ou conexão do sistema de alarme de incêndio. Uma interface de operação baseada em microprocessador exibe a pressão do sistema, tensão e corrente trifásica, status de alarme e histórico de eventos, com um cronômetro de teste semanal que aciona automaticamente a bomba de acordo com uma programação programada para verificar a prontidão do sistema. O gabinete é fabricado em aço de alta resistência com revestimento em pó vermelho, com classificação mínima NEMA Tipo 2 (IEC IP31), com NEMA 3R, 4, 4X (IP65) opcional para ambientes externos e corrosivos. Uma chave de transferência automática integral para backup do gerador está opcionalmente disponível. O controlador é listado pela UL para UL 218, aprovado pela FM para classe 1321/1323 e marcado pela CE, com testes completos de aceitação de fábrica realizados em cada unidade antes do envio.
Onde os sistemas de proteção contra incêndio exigem controle de bomba garantido e em conformidade com o código, que opera sem falhas em caso de emergência, o gabinete de controle industrial fornece a estrutura certificada de partida, monitoramento e proteção.
Torres de escritórios, hotéis e edifícios altos de uso misto dependem do Gabinete de Controle Industrial automático para manter a pressão do sistema de sprinklers nos andares superiores. Quando um aspersor se abre, a queda de pressão do sistema resultante é detectada instantaneamente e o controlador da bomba de incêndio dá partida na bomba principal para sustentar o fluxo de água. As saídas de alarme integradas do controlador conectam-se ao painel de alarme de incêndio do edifício para monitoramento centralizado, enquanto o temporizador de teste semanal aciona automaticamente a bomba para verificar a prontidão mecânica sem exigir que a equipe das instalações execute manualmente o teste.
Fábricas, armazéns, fábricas de processamento químico e centrais eléctricas apresentam ambientes de elevada carga de incêndio onde a rápida supressão é crítica. Os controladores de bombas de incêndio nessas instalações são frequentemente configurados com partidas de tensão reduzida para limitar a corrente de partida nos sistemas elétricos da planta. Para locais em áreas perigosas, o controlador é instalado remotamente a partir da zona classificada com entradas de partida remota intrinsecamente seguras. Os gabinetes do controlador são especificados para atender às condições da planta — desde à prova de poeira para processamento de cimento e madeira até resistente à corrosão para ambientes químicos.
Aeroportos, centros de convenções, hospitais, estádios e edifícios governamentais exigem controle de bomba de incêndio em conformidade com o código que atenda aos mais altos padrões de listagem e aprovação. Os controladores especificados para esses projetos do setor público normalmente exigem listagem UL e aprovação FM, com pacotes de documentação que incluem diagramas unifilares, certificados de teste e manuais de instalação. A interface do transdutor de pressão com registro de tendências sem papel permite que bombeiros e seguradoras verifiquem a prontidão do sistema durante as inspeções.
Refinarias, parques de tanques e plataformas offshore exigem gabinetes de controle industrial projetados para os requisitos extremos de confiabilidade de ambientes de alto risco. Os controladores são frequentemente configurados com motores principais a diesel apoiados por sistemas de bateria dupla para capacidade de partida automática. Os gabinetes são especificados de acordo com NEMA 4X ou IP66 para resistência à névoa salina, corrosão química e lavagem a jato. O registrador de eventos e dados do controlador fornece registros auditáveis para conformidade regulatória, documentando cada partida da bomba, evento de pressão e condição de alarme.
Centros de distribuição de grande escala, instalações frigoríficas e armazéns de armazenamento em rack contam com o Gabinete de Controle Industrial para fornecer sistemas de sprinklers automáticos que protegem estoques de alto valor. Dadas as grandes áreas do telhado, múltiplas zonas de incêndio podem ser protegidas por uma única casa de bombas. A função de atraso de partida sequencial do controlador evita a partida simultânea de múltiplas bombas na mesma alimentação, evitando colapso de tensão.
Onde o fornecimento de energia elétrica não é confiável ou onde os códigos locais exigem uma fonte de energia secundária, o Gabinete de Controle Industrial acionado por motor diesel mantém capacidade de partida totalmente automática, independente da rede. O controlador mantém baterias de partida duplas com carregadores inteligentes independentes que monitoram a condição da bateria e alertam os operadores sobre células degradadas. Testes automáticos semanais em ambas as baterias confirmam a prontidão de partida do motor sem intervenção do operador.
É um painel de controle listado e montado em fábrica, projetado para detectar quedas de pressão, iniciar o acionador da bomba de incêndio, monitorar falhas e anunciar alarmes — tudo dentro de um gabinete compatível com códigos projetados para ambientes de salas de bombas de incêndio.
O controlador monitora continuamente a pressão do sistema através de um transdutor de pressão ou pressostatos duplos conectados à rede de água de proteção contra incêndio. Quando a pressão cai abaixo do ponto de ajuste de ativação ajustável em campo, o controlador inicia a sequência de partida. Para controladores acionados por motor elétrico, o contator do motor fecha e a bomba acelera até a velocidade máxima. Para controladores acionados por motor diesel, o circuito de controle energiza o solenóide de combustível, aciona o ciclo de partida do motor de partida na Bateria 1 e, se o motor não der partida dentro de um período de partida configurável, alterna automaticamente para a Bateria 2 para sucessivas tentativas de partida. Um circuito de detecção de funcionamento – monitorando a frequência de saída do gerador em unidades a diesel ou a corrente do motor em unidades elétricas – confirma a partida bem-sucedida e encerra o ciclo de partida.
Além da detecção automática de queda de pressão, o controlador aceita entradas de partida adicionais para integração abrangente do sistema: partida manual remota a partir de um centro de comando de incêndio ou estação manual, partida de válvula de dilúvio a partir de tubulação seca ou atuação de válvula de pré-ação e chave de fluxo ou entrada de partida de temporizador de teste com durações de operação configuráveis separadas. Em instalações com múltiplas bombas, um temporizador de partida sequencial atrasa a partida da bomba progressivamente — a bomba 1 inicia imediatamente em caso de queda de pressão, a bomba 2 após 5 a 10 segundos, a bomba 3 após um atraso adicional — evitando a partida simultânea de vários motores grandes na mesma alimentação.
Para controladores acionados por motor elétrico, o circuito de alimentação de entrada é isolado por uma combinação de chave seccionadora e disjuntor adequada ao motor, intertravado mecanicamente e operado por uma única alavanca montada externamente. A porta do gabinete é desbloqueada somente com uma ferramenta quando a maçaneta está na posição ON, evitando o acesso não autorizado às partes energizadas. A chave de isolamento está classificada para desconectar a carga total do motor. A classificação de resistência a curto-circuito é de 100.000 A RMS simétrico a 480 V. A proteção contra sobrecarga do motor utiliza relés de sobrecarga eletrônicos com perda de fase, inversão de fase e detecção de desequilíbrio de corrente. Para controladores diesel, os circuitos de proteção do motor monitoram baixa pressão do óleo, alta temperatura do líquido arrefecedor, velocidade excessiva e falha na partida, com todas as condições anunciadas no display do controlador e por meio de saídas de alarme remoto.
A lógica do controlador é gerenciada por uma placa de controle baseada em microprocessador que executa a sequência de partida, monitora todas as entradas, registra eventos e aciona saídas de alarme. Uma interface de operação montada na porta – display de texto LCD ou tela sensível ao toque colorida – fornece pressão do sistema em tempo real, leituras de tensão e corrente trifásicas, status de alarme com eventos com registro de data e hora e registros de data logger, seleção de modo (Automático, Manual, Teste, Desligado) e programação de temporizador de teste semanal. Todos os ajustes de pressão e configurações de parâmetros são acessíveis sem abrir a porta principal do gabinete, preservando a integridade do gabinete e permitindo a inspeção sem expor componentes energizados.
Sinais indicadores de alarme padrão: Ligado, Falha no Sistema, Falha de Fase, Inversão de Fase, Bomba em Funcionamento, Falha na Partida da Bomba, Sobrecarga do Motor, Pressão Baixa, Bloqueio do Motor, Partida Local, Partida Remota e Partida por Dilúvio. Uma buzina de alarme sonoro está montada no gabinete. Os contatos de relé livres de tensão correspondentes a cada alarme são fornecidos para anúncio remoto através do sistema de alarme de incêndio do edifício ou BMS. Quando uma chave de transferência integral é incluída, indicadores adicionais cobrem a chave de transferência normal, a chave de transferência de emergência e o isolador de emergência aberto.

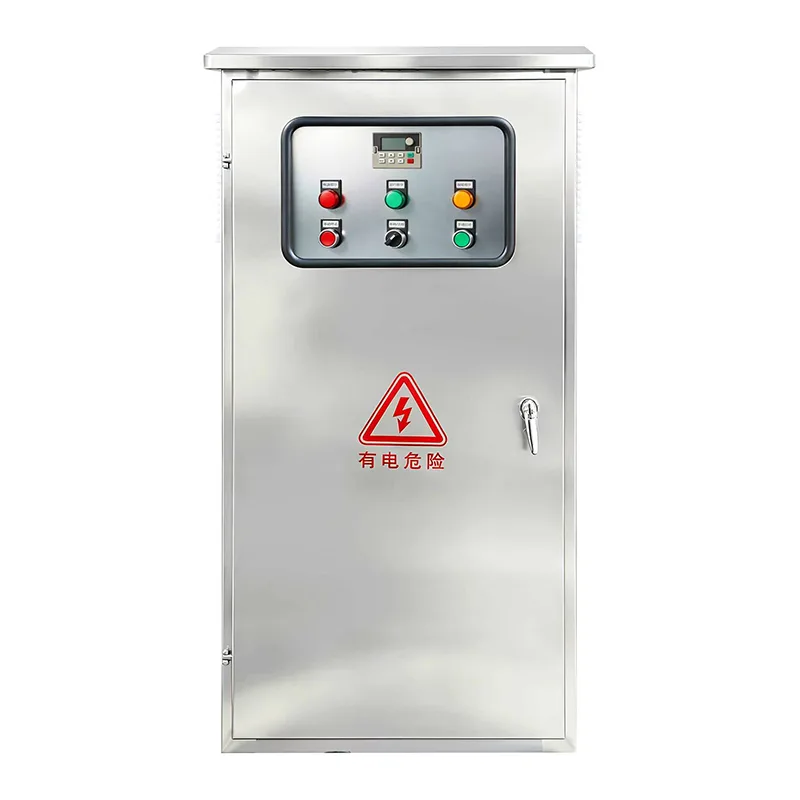

O gabinete do controlador é fabricado em aço de alta resistência com revestimento em pó vermelho da bomba de incêndio. A classificação mínima de acordo com NFPA 20 §10.3.3.1 é à prova de gotejamento NEMA Tipo 2 (IEC IP31), adequada para salas de bombas internas. Para salas de bombas sujeitas a borrifos de água provenientes de vazamento na vedação da bomba ou descarga de sprinklers contra incêndio, são especificados invólucros à prova d'água NEMA Tipo 3R (IP51) ou NEMA Tipo 4 (IP65). Para instalações externas ou ambientes corrosivos, estão disponíveis gabinetes de aço inoxidável NEMA Tipo 4X. O gabinete é montado no piso como padrão, com configurações de montagem na parede disponíveis para controladores de bombas jockey.
Uma chave de transferência automática opcional integrada de fábrica fornece energia de fonte dupla para a bomba de incêndio. O ATS se conecta à alimentação normal da rede elétrica (Fonte 1) e à alimentação do gerador de reserva (Fonte 2). Após a perda de energia normal, ou quando a tensão ou frequência cai fora dos limites predefinidos, o ATS inicia automaticamente a partida do gerador e transfere a carga da bomba de incêndio para a fonte de emergência. Quando a energia normal é restaurada, o ATS é retransferido para a fonte normal e inicia o resfriamento e desligamento do gerador. O mecanismo da chave de transferência é intertravado mecanicamente para evitar que ambas as fontes se conectem simultaneamente. Todos os status e alarmes do ATS são exibidos na interface compartilhada do operador e transmitidos através de saídas de relé.
O cronômetro de teste semanal integrado inicia automaticamente a bomba de incêndio em um dia, horário e duração de funcionamento programados pelo usuário, eliminando a dependência de testes manuais para conformidade com a NFPA 25. O registrador de eventos e dados registra a pressão do sistema ao longo do tempo, juntamente com todos os eventos de início, ocorrências de alarme e alterações de modo, com carimbo de data/hora. Os dados podem ser baixados para um PC via RS232, RS485 ou USB para análise e relatório às autoridades competentes. Este registro de pressão sem papel elimina os problemas de manutenção e confiabilidade associados aos registradores gráficos mecânicos.
Cada gabinete de controle passa por um teste completo de aceitação de fábrica antes do envio: resistência de isolamento, verificação ponto a ponto da fiação, teste funcional da sequência de partida automática (transdutor de pressão e entradas do interruptor), todos os circuitos de alarme e anúncio, modos manuais e de teste, temporizador de teste semanal e, quando instalado, o interruptor de transferência automática. O controlador é listado pela UL para UL 218, aprovado pela FM para classe 1321/1323, certificado pela CSA quando especificado e marcado pela CE. Um pacote de documentação abrangente é fornecido com cada unidade.
Q1: Quais padrões este Gabinete de Controle Industrial atende?
O controlador foi projetado e listado de acordo com UL 218 (padrão para gabinete de controle industrial), aprovado pela FM para classe 1321/1323 e está em conformidade com a edição mais recente da NFPA 20. A marcação CE e a certificação CSA estão disponíveis dependendo do mercado-alvo. Cada controlador é montado na fábrica, conectado e testado como uma unidade completa antes do envio, conforme exigido pela NFPA 20.
Q2: Que tipos de bombas de incêndio este controlador pode gerenciar?
O controlador está disponível em duas configurações principais: controladores acionados por motor elétrico para motores de indução tipo gaiola de esquilo de 5 HP a 400 HP em 208–600 V trifásicos e controladores acionados por motor diesel com carregadores de bateria duplos integrados e circuitos de monitoramento do motor. Os controladores elétricos suportam métodos de tensão total, estrela-triângulo (transição aberta e fechada), autotransformador, resistor primário, enrolamento parcial e partida suave.
Q3: Como funciona a sequência de partida automática?
O controlador monitora continuamente a pressão do sistema através de um transdutor de pressão. Quando a pressão cai abaixo do limite de ativação ajustável em campo, o controlador inicia a sequência de partida. Um temporizador de corrida ajustável evita ciclos curtos. A bomba continua a funcionar até que todas as causas de arranque tenham sido eliminadas e uma paragem manual ou automática seja iniciada. No caso de controladores diesel, o controlador dá partida na Bateria 1 e, se o motor não der partida, alterna para a Bateria 2 para tentativas sucessivas.
Q4: O controlador pode iniciar a partir de sinais diferentes de queda de pressão?
Sim. A partida manual remota a partir de um botão ou painel de alarme de incêndio, a partida da válvula de dilúvio a partir de tubo seco ou atuação da válvula de pré-ação e um temporizador de teste semanal são todas entradas de partida padrão. Cada entrada pode ser configurada com sua própria duração de execução e nível de prioridade. Em instalações com múltiplas bombas, um temporizador de partida sequencial escalona as partidas da bomba para evitar a partida simultânea do motor.
P5: Quais alarmes são fornecidos e como são comunicados externamente?
Os alarmes visuais e sonoros padrão abrangem: Ligação, Falha do sistema, Falha de fase, Inversão de fase, Bomba em funcionamento, Falha na partida da bomba, Sobrecarga do motor, Baixa pressão, Bloqueio do motor, Partida local, Partida remota e Partida por dilúvio. Cada alarme possui uma saída de relé livre de tensão correspondente para conexão ao sistema de alarme de incêndio do edifício ou BMS. Uma buzina de alarme sonoro é montada na porta do gabinete.
Q6: Qual é a classificação mínima exigida do gabinete e quais classificações estão disponíveis?
De acordo com a NFPA 20, a classificação mínima do gabinete é à prova de gotejamento NEMA Tipo 2 (IEC IP31). Isso é padrão. Para salas de bombas sujeitas a borrifos de água ou localizadas ao ar livre, gabinetes NEMA Tipo 3R (IP51), Tipo 4 (IP65) e Tipo 4X (IP66, aço inoxidável) estão disponíveis como opções.
Q7: Está incluída uma chave de transferência automática?
Uma chave de transferência automática integral está opcionalmente disponível, integrada de fábrica no gabinete do controlador. Ele transfere automaticamente para uma fonte de gerador de reserva após perda de energia normal e retransfere após restauração. O ATS compartilha a interface do operador do controlador e as saídas de relé de alarme. Alternativamente, o controlador pode ser fornecido sem ATS se a chave de transferência for instalada separadamente a montante.
Q8: Como é configurada a função de teste semanal?
O cronômetro de teste semanal integrado permite a programação do dia, hora e duração do teste. Uma vez programado, o controlador inicia automaticamente a bomba no horário programado, funciona durante o período definido e depois para. O teste pode ser configurado para ocorrer semanalmente, quinzenalmente ou mensalmente. Todas as execuções de teste são registradas no log de eventos com data, hora e duração.
Q9: Qual é a classificação de resistência a curto-circuito?
O controlador tem uma classificação de resistência a curto-circuito de 100.000 A RMS simétrico a 480 V (25.000 A a 600 V). Essa alta classificação de resistência garante que o controlador possa gerenciar com segurança as condições de falha na alimentação sem danos estruturais ou elétricos, o que é fundamental para um dispositivo de segurança que deve permanecer operacional durante um evento de incêndio.
Um grande aeroporto internacional no Médio Oriente empreendeu um importante projecto de expansão do terminal, acrescentando novos átrios, zonas comerciais e instalações de tratamento de bagagens. O projeto de proteção contra incêndio especificou uma casa de bombas de incêndio dedicada com três bombas de incêndio acionadas por motor elétrico (serviço, assistência, reserva) e uma bomba jockey, fornecendo sistemas automáticos de sprinklers e tubos verticais em toda a área do novo terminal. A conformidade com a NFPA 20, a listagem UL e a aprovação FM eram obrigatórias.
A autoridade de segurança contra incêndio do aeroporto impôs condições rigorosas ao sistema de controle das bombas. Todos os controladores deveriam ser listados pela UL e aprovados pela FM, sem exceções para alternativas fabricadas localmente. A lógica de partida sequencial deveria evitar a partida simultânea do motor na distribuição de média tensão do aeroporto, o que poderia comprometer outras cargas críticas. Os controladores precisavam comunicar o status da bomba, os dados de pressão e as condições de alarme ao painel de alarme de incêndio do terminal e ao sistema centralizado de gerenciamento predial do aeroporto. Além disso, a sala de bombas deveria estar localizada ao ar livre, em um ambiente exposto ao sol e com alta umidade, onde as temperaturas ambientes diurnas pudessem se aproximar de 55°C.
O controlador listado na UL, montado de fábrica, era a única solução compatível. Principais razões técnicas:
● Os controladores foram configurados com início de transição fechada estrela-triângulo para minimizar a corrente de partida e evitar quedas de tensão na sensível rede de energia do aeroporto.
● O temporizador de partida sequencial para a Bomba 2 e a Bomba 3 foi definido para atrasos de 10 e 20 segundos, respectivamente, garantindo que dois motores não consumissem corrente de partida simultaneamente.
● O transdutor de pressão integrado com registro de dados sem papel eliminou o registrador gráfico mecânico, que o corpo de bombeiros identificou como um ponto de falha comum em instalações aeroportuárias anteriores.
● Invólucros à prova de intempéries NEMA 4 (IP65) com coberturas de proteção solar e aquecedores anticondensação internos foram especificados para a casa de bombas externa, com ferragens de aço inoxidável por toda parte.
● As saídas de relé de alarme sem tensão foram conectadas ao painel de alarme de incêndio do terminal e ao BMS, enquanto o RS485 Modbus forneceu dados de diagnóstico detalhados ao sistema de gerenciamento de manutenção do aeroporto.
● A chave de transferência automática integrada de fábrica em cada controlador garantiu que, após a perda de energia normal da rede elétrica, o gerador de reserva daria partida e alimentaria as bombas de incêndio automaticamente, sem depender de qualquer equipamento de transferência externo.
Três gabinetes de controle industrial acionados por motor elétrico (150 HP, transição estrela-triângulo fechada, gabinetes NEMA 4 com ATS integral) e um controlador de bomba jockey foram fabricados, testados na fábrica e enviados como conjuntos completos. O comissionamento no local envolveu a conexão das fontes de entrada da concessionária e do gerador, cabos do motor, transdutor de pressão e saídas de relé de alarme. Todo o comissionamento foi concluído em cinco dias por controlador. A documentação do FAT de fábrica foi submetida ao corpo de bombeiros do aeroporto e aceita sem revisão.
● Todos os controladores passaram nos testes de aceitação da autoridade de bombeiros do aeroporto na primeira apresentação, incluindo simulação de falha de energia e testes de transferência do gerador.
● O início da transição fechada estrela-triângulo eliminou reclamações de queda de tensão da equipe de operações elétricas do aeroporto.
● O sistema de registro de pressão e registro de eventos sem papel permitiu que a autoridade contra incêndio verificasse a prontidão do sistema durante as inspeções trimestrais sem qualquer substituição manual do gráfico.
● No primeiro ano de operação, o cronômetro de teste semanal exercitou consistentemente as bombas conforme programado, com dois pequenos problemas de vazamento na vedação da bomba identificados precocemente por meio do registro de dados de execução de teste, evitando a degradação a uma falha que teria sido descoberta apenas durante uma emergência.
● Desde então, a autoridade aeroportuária incluiu a mesma especificação do controlador em suas diretrizes de projeto padrão para todos os futuros projetos de terminais e edifícios auxiliares no aeroporto.
