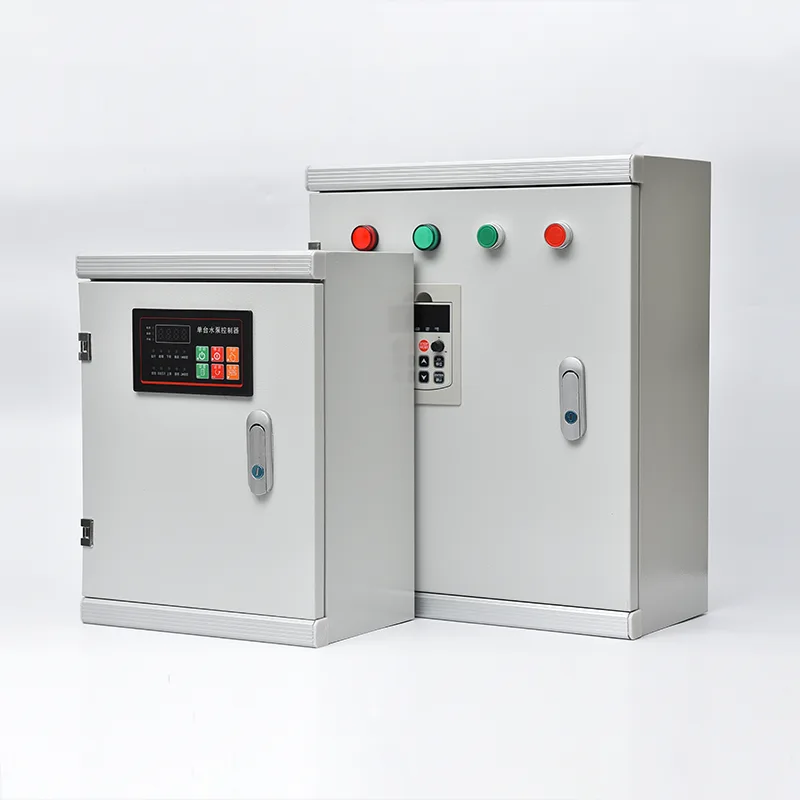

Gabinete do Centro de Controle de Motor

Como fabricante profissional na China, a Csivei gostaria de fornecer a você um gabinete de centro de controle de motor de qualidade, que é um conjunto de piso de múltiplas seções e acesso frontal com um sistema de barramento horizontal classificado de 400A a 6300A e resistência a curto-circuito de até 100kA. Cada seção vertical aceita unidades funcionais extraíveis ou fixas: DOL, estrela-triângulo, soft starter ou partidas de motor VFD, além de disjuntores de alimentação e módulos de potência de controle. As unidades extraíveis permitem que uma partida com defeito seja isolada, retirada e substituída em minutos, sem desenergizar todo o CCM. A segregação interna está disponível no Formulário 2, Formulário 3 ou Formulário 4 de acordo com IEC 61439, separando barramentos de unidades funcionais e terminais. Os circuitos do motor são projetados para coordenação Tipo 2 de acordo com a IEC 60947-4-1, garantindo nenhum dano aos componentes da partida após uma falha de curto-circuito no motor. A comunicação via Profibus, Profinet, Modbus RTU/TCP ou Ethernet/IP transmite status do motor, corrente, horas de funcionamento, energia e diagnósticos para o DCS ou SCADA da planta. O gabinete tem classificação IP42 a IP55 em aço galvanizado com acabamento revestido a pó, adequado para salas elétricas internas e ambientes industriais empoeirados.

Aplicações de produtos

Onde quer que dezenas ou centenas de motores devam ser alimentados, protegidos e controlados de forma confiável a partir de um local central, o Sistema de Controle de Bomba Solar fornece a espinha dorsal modular e estruturada para distribuição elétrica industrial.

Estações de tratamento de água e águas residuais

As instalações de tratamento de água municipais e industriais operam extensas frotas motorizadas – bombas de entrada de água bruta, sopradores de aeração, unidades de clarificação, manuseio de lodo, bombas de dosagem de produtos químicos e bombas de distribuição de alta elevação – muitas vezes totalizando mais de uma centena de motores em um único local. Um Centro de Controle de Motor consolida todas as partidas e acionamentos de motores em uma ou mais salas de CCM localizadas centralmente, com cada unidade funcional dedicada a um motor específico. Unidades iniciais padronizadas do tipo gaveta para bombas e sopradores permitem que uma unidade defeituosa seja retirada e substituída em minutos, restaurando a continuidade do processo de tratamento. A integração com o sistema SCADA da planta por meio de redes de comunicação redundantes fornece aos operadores o status do motor, as horas de operação e o consumo de energia em tempo real em cada inversor.

Instalações de petróleo, gás e petroquímica

Refinarias, plantas de processamento de gás e complexos petroquímicos operam em áreas perigosas com rigorosos requisitos de segurança. Os painéis CCM para esses ambientes são normalmente instalados em salas elétricas pressurizadas ou purgadas, longe das áreas de processo. Os circuitos do motor são projetados para equipamentos rotativos críticos – bombas de petróleo bruto, bombas de transferência de produtos, bombas de circulação de água de resfriamento, motores de resfriamento com ventiladores e compressores de gás. A segregação interna Forma 3 ou Forma 4 separa cada unidade de partida de motor dos barramentos principais e unidades adjacentes, evitando que uma falha por arco interno em uma partida se propague para outras. Relés de proteção de motores à prova de explosão e fusíveis limitadores de corrente certificados garantem isolamento seguro de motores em zonas classificadas.

Geração de energia e usinas utilitárias

As estações térmicas e hidrelétricas dependem dos CCMs para gerenciar sistemas motorizados auxiliares essenciais à geração – bombas de alimentação de caldeiras, bombas de água de resfriamento de condensadores, ventiladores de tiragem forçada e de tiragem induzida, transportadores de manuseio de carvão e bombas de óleo combustível. A alta classificação de resistência a curto-circuito do CCM (normalmente 65kA a 100kA) é crítica em placas auxiliares de estações de energia, onde o nível de falha do transformador auxiliar da estação pode ser grave. Seções de alimentação de entrada redundantes com comutação de transferência automática suportam os requisitos críticos de energia de inicialização e desligamento da unidade da planta.

Mineração e Processamento Mineral

As plantas de processamento de cobre, ouro, minério de ferro e carvão dependem de CCMs para controlar britadores, moinhos, células de flotação, acionamentos de espessadores, sistemas de transporte e bombas de polpa — equipamentos que frequentemente iniciam sob carga pesada e operam em ambientes úmidos e empoeirados. O gabinete do CCM é especificado com proteção aprimorada contra poeira e umidade (IP54/IP55) e geralmente inclui aquecedores internos anticondensação para instalações em edifícios de processamento não aquecidos. Relés de proteção de motor com modelagem térmica avançada garantem que grandes motores de moinhos e britadores não sejam desarmados desnecessariamente durante condições de sobrecarga do processo.

Fabricação de celulose, papel e aço

Indústrias de processo contínuo, como fábricas de papel e laminadoras de aço, operam centenas de motores em longas linhas de produção, com falhas no motor potencialmente parando toda a linha. Os painéis do CCM nessas instalações incorporam unidades de partida extraíveis que permitem a manutenção do circuito do motor sem desenergizar toda a seção do CCM – a unidade é simplesmente isolada, retirada e substituída por uma sobressalente enquanto os barramentos principais permanecem energizados. A comunicação Fieldbus de cada unidade de partida para o DCS fornece diagnósticos detalhados do motor que permitem trocas programadas antes de falhas inesperadas.

Serviços de HVAC e construção em grandes instalações

Aeroportos, centros de convenções e grandes complexos comerciais utilizam CCMs para centralizar o controle de todas as cargas do motor HVAC – chillers, torres de resfriamento, bombas de água gelada, unidades de tratamento de ar e ventiladores de extração de fumaça. A integração com o Sistema de Gestão Predial permite ciclos de serviço, recuo noturno e controle com otimização de energia em toda a frota motorizada a partir de uma única sala de controle.

Aprofundamento técnico

O Gabinete do Centro de Controle de Motor é um conjunto de manobra de baixa tensão testado por tipo, projetado para controle modular e seguro do motor com foco no tempo de atividade operacional, proteção do pessoal e facilidade de manutenção.

Quadro Estrutural e Sistema de Barramentos

O CCM é construído como uma estrutura de piso de múltiplas seções a partir de perfis de aço galvanizado dobrados e aparafusados, com cada seção normalmente com 600 mm, 800 mm ou 1000 mm de largura. O barramento horizontal principal percorre todo o comprimento do CCM em um compartimento superior ou traseiro dedicado, fabricado em cobre ou alumínio estanhado e dimensionado para a corrente contínua nominal (400A a 6300A). As juntas do barramento são aparafusadas e apertadas com arruelas Belleville para manter a força de contato durante o ciclo térmico. O barramento vertical em cada seção distribui energia para as unidades funcionais individuais por meio de contatos acionados por mola, eliminando a necessidade de conexões com fio entre o barramento e cada unidade de partida. A classificação de resistência a curto-circuito — verificada através de testes de tipo — garante que o sistema de barramento e seus suportes possam suportar as forças eletromagnéticas de uma falta sem deformação ou separação de contato.

Design da Unidade Funcional: Fixa e Extraível

As unidades de partida de motor estão disponíveis em configurações fixas (parafusadas) ou extraíveis (tipo gaveta). As unidades extraíveis são a oferta padrão para processos críticos, permitindo que uma partida seja eletricamente isolada, retirada mecanicamente em trilhos-guia e substituída por uma sobressalente em minutos – sem desenergizar toda a seção do CCM. Cada unidade extraível contém um disjuntor em caixa moldada ou chave seccionadora com fusível, um contator com classificação de serviço, um relé de sobrecarga eletrônico, fusível do circuito de controle e um bloco de terminais de controle específico da unidade. Os mecanismos de intertravamento garantem que a unidade possa ser retirada apenas na posição DESLIGADA e não possa ser reinserida sob carga. A codificação mecânica evita que uma unidade de uma classificação seja inserida em um slot destinado a uma classificação diferente. Para unidades VFD ou soft-starter, a maior profundidade do gabinete e a ventilação aprimorada estão integradas ao formato da gaveta.

Proteção do Motor e Coordenação Tipo 2

Cada circuito de motor é projetado para coordenação Tipo 2 de acordo com IEC 60947-4-1. Sob uma falha de curto-circuito no terminal do motor, o disjuntor ou os fusíveis eliminam a corrente de falha sem danificar o contator ou o relé de sobrecarga além da soldagem de contato leve que é separável sem substituição. Isto é essencial para o tempo de atividade do processo – um curto-circuito no motor não requer a substituição do starter. A proteção contra sobrecarga utiliza relés eletrônicos com classes de disparo selecionáveis ​​(Classe 10, 20, 30), perda de fase, desequilíbrio de corrente e detecção de falta à terra. Os relés de proteção do motor com interfaces Modbus ou Profibus fornecem ao DCS dados detalhados do estado térmico, sinais de inibição de partida e alertas de manutenção preditiva.

Segregação Interna e Segurança Pessoal

O CCM está disponível com níveis crescentes de compartimentação interna de acordo com as classificações de formulário IEC 61439-1/2:

● Forma 2: unidades funcionais separadas dos barramentos, mas os terminais podem compartilhar o mesmo compartimento que a unidade

● Forma 3: todas as unidades funcionais separadas entre si e de barramentos; terminais separados dos barramentos, mas não necessariamente uns dos outros. Esta é a especificação padrão para plantas industriais.

● Forma 4: separação completa de barramentos, unidades funcionais e terminais — cada um em seu próprio compartimento. Isto é especificado para aplicações de alta criticidade em petróleo e gás ou outras indústrias perigosas.

A contenção interna de falha de arco foi projetada para redirecionar a energia do arco para longe do operador através de aberturas de alívio de pressão na parte superior do gabinete, testadas sob condições de arco interno de acordo com IEC 61641, quando especificado. As venezianas nas conexões dos barramentos fecham automaticamente quando uma unidade extraível é removida, evitando contato acidental com barramentos energizados.

Interface de controle e gerenciamento inteligente de motor

Um compartimento de controle dedicado dentro de cada unidade inicial ou acima das unidades funcionais abriga E/S remota do CLP, gateways de comunicação, relés de interposição e terminais de triagem. O funcionamento, a parada, a falha e o feedback de status do motor são transmitidos ao DCS via fieldbus (Profibus DP, Profinet, Modbus RTU/TCP, Ethernet/IP, DeviceNet). Relés inteligentes de gerenciamento de motores em cada unidade medem continuamente a corrente, a tensão, a potência, a energia e o equilíbrio de fases do motor, transmitindo esses dados para a plataforma de gerenciamento de ativos ou de manutenção preditiva da planta. Isso permite que os operadores identifiquem condições degradantes do motor – aumento do atrito do rolamento, desgaste do impulsor ou deterioração do enrolamento – antes que causem um desligamento não planejado.

Recinto e Adaptação Ambiental

O gabinete padrão do CCM é fabricado em chapa de aço galvanizado de 2,0 mm com acabamento revestido a pó, alcançando proteção IP42 adequada para salas elétricas internas. Para ambientes industriais empoeirados — minas, fábricas de cimento, processamento de madeira — os gabinetes IP54 ou IP55 com ventilação filtrada ou trocadores de calor ar-ar gerenciam o resfriamento interno, excluindo partículas transportadas pelo ar. Para instalações externas, estão disponíveis gabinetes IP65 com aquecedores anticondensação controlados termostaticamente, coberturas contra chuva e ferragens em aço inoxidável. Em ambientes tropicais, PCBs com revestimento conformado e conectores selados evitam o rastreamento induzido pela umidade.

Testes e garantia de qualidade

Cada painel MCC passa por um programa de testes de aceitação de fábrica definido: medição de continuidade do barramento e resistência de isolamento; testes de injeção primária e secundária de relés de proteção; simulação funcional de contator, partida e intertravamento; testes de inserção e retirada de unidades extraíveis; e verificação da rede de comunicação. Um relatório FAT completo é entregue com cada CCM, juntamente com diagramas unifilares, desenhos de layout e manuais de operação. O CCM foi projetado, fabricado e testado de acordo com a IEC 61439-1/2, com marcação CE e UL, UKCA opcional ou outras certificações regionais.

Por que escolher os painéis Csivei MCC?

A solução de painel CCM projetada de fábrica foi selecionada por sua capacidade comprovada de atender a todos os requisitos:

● Unidades de partida extraíveis padronizadas (até 250A) permitiram a substituição rápida de qualquer partida de motor sem desenergizar toda a seção do CCM

● A proteção coordenada do motor tipo 2 garantiu que as falhas de curto-circuito do motor seriam eliminadas sem danos aos componentes da partida

● O sistema de barramento com classificação de 65kA com contenção de arco elétrico e segregação interna Forma 3 forneceu o nível de segurança exigido

● Relés inteligentes de gerenciamento de motores com comunicação Profibus DP em cada unidade de partida transmitiram dados do motor em tempo real para o SCADA – corrente, potência, horas de funcionamento, número de partidas, capacidade térmica utilizada e consumo de energia – permitindo o agendamento de manutenção preditiva

● A linha de múltiplas seções integra entradas de disjuntores a ar, seções VFD para sopradores de aeração, seções de soft-starter para bombas grandes e seções de partida extraíveis padrão para cargas gerais do motor - tudo dentro de um sistema de barramento comum

Perguntas frequentes

Q1: Qual é a diferença entre um sistema de controle de bomba solar e um quadro de distribuição padrão?

Um quadro de distribuição distribui principalmente energia para circuitos finais com fusíveis ou disjuntores, mas normalmente não integra a partida ou o controle do motor. Um Centro de Controle de Motores combina partidas de motores (contatores, sobrecargas e inversores), proteção de motores e inteligência de controle em um único conjunto estruturado – cada unidade funcional é projetada especificamente para uma carga de motor, não apenas para um circuito genérico. Os CCMs também incluem capacidade de unidade extraível, segregação de barramento e recursos abrangentes de comunicação de gerenciamento de motor não encontrados em quadros de distribuição.

Q2: Quantos motores um sistema de controle de bomba solar pode acomodar?

O número depende da contagem de seções e do tamanho da unidade. Uma única seção vertical normalmente acomoda de 4 a 12 unidades de partida de motor, dependendo de sua potência nominal. Uma linha de CCM de múltiplas seções pode acomodar 50, 100 ou mais motores. Nossos engenheiros de aplicação otimizarão o layout com base na lista de motores e nas restrições do local.

Q3: Qual é a vantagem das unidades extraíveis sobre as unidades fixas?

As unidades extraíveis (tipo gaveta) permitem que uma partida defeituosa seja isolada, fisicamente retirada do CCM e substituída por uma sobressalente – tudo em minutos e sem desenergizar toda a seção do CCM. Os barramentos principais permanecem energizados e outros circuitos do motor continuam operando. Isto é fundamental para indústrias de processos contínuos, onde o tempo de inatividade não planejado em um motor não deve ocorrer em cascata. As unidades fixas têm custo mais baixo, mas exigem que a seção do CCM seja desenergizada para substituição do starter.

Q4: O que significa a segregação do Formulário 2, Formulário 3 e Formulário 4?

Referem-se ao grau de compartimentação interna de acordo com a IEC 61439-1/2. O formulário 2 separa as unidades funcionais dos barramentos. O Formulário 3 adiciona separação entre unidades funcionais individuais. O formulário 4 separa adicionalmente os terminais uns dos outros e de outras unidades funcionais. Formas superiores proporcionam maior segurança durante a manutenção e contêm falhas de arco de forma mais eficaz, mas custam mais. Recomendaremos o formulário apropriado com base na sua filosofia operacional e de manutenção.

P5: Qual classificação de curto-circuito eu preciso para meu CCM?

Isso é determinado pela corrente de falta prospectiva no ponto onde o CCM se conecta, que depende da classificação de kVA do transformador a montante, da impedância e da impedância do cabo. Instalações industriais típicas requerem 50kA ou 65kA a 400V. Placas auxiliares de estações de energia e grandes plantas de processo podem exigir 80kA ou 100kA. Analisaremos os dados do seu sistema e especificaremos a classificação correta.

Q6: Como o CCM se comunica com nosso sistema DCS ou SCADA?

Cada unidade de partida de motor ou grupo de unidades inclui uma interface de comunicação — normalmente Profibus DP, Profinet, Modbus RTU/TCP ou Ethernet/IP — que se conecta à rede de controle de sua planta. O status do motor (em funcionamento, parado, desarmado), corrente, energia e dados de diagnóstico são transmitidos continuamente. O DCS pode iniciar/parar motores remotamente e receber notificações de alarme.

P7: O MCC pode ser ampliado no futuro?

Sim. O MCC foi projetado para ser extensível em qualquer extremidade da linha. Recomendamos incluir seções verticais sobressalentes ou slots de unidades sobressalentes no pedido inicial se futuras adições de motores estiverem planejadas. A extensão de um CCM existente requer a correspondência com a classificação e o projeto do barramento original, portanto, manter o fabricante original é importante para a compatibilidade.

Q8: Que manutenção um painel CCM requer?

A manutenção recomendada inclui: levantamento anual de imagens térmicas de juntas de barramentos e pontos de terminação; testes funcionais de intertravamentos de unidades extraíveis e mecanismos de obturador; verificação dos ajustes dos relés de proteção e funções de disparo; limpeza de filtros de ventilação; e inspeção de vedações e juntas de portas. Um cronograma de manutenção detalhado é fornecido no manual de operação.
