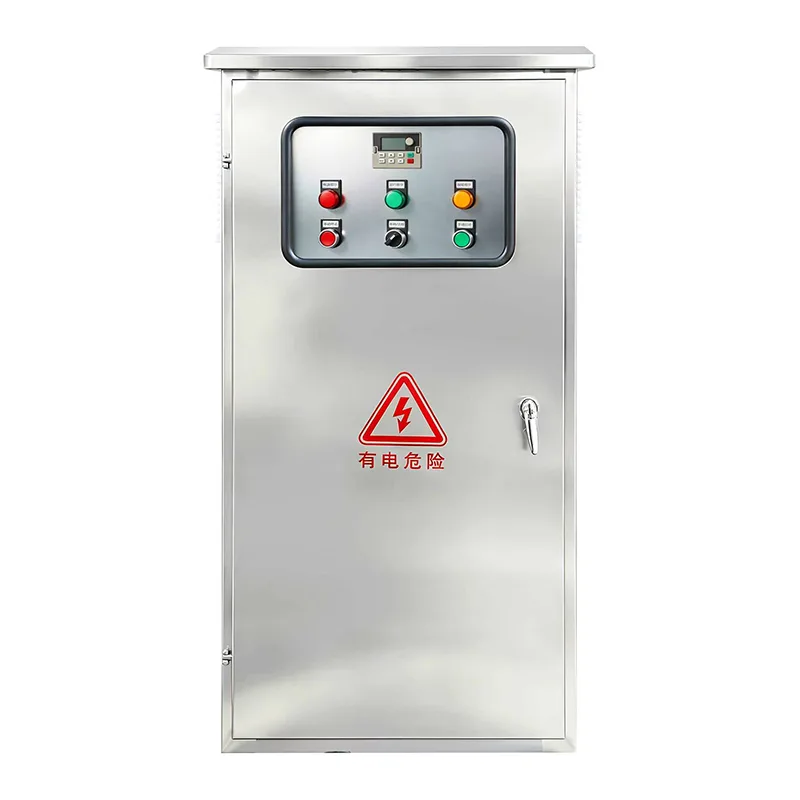

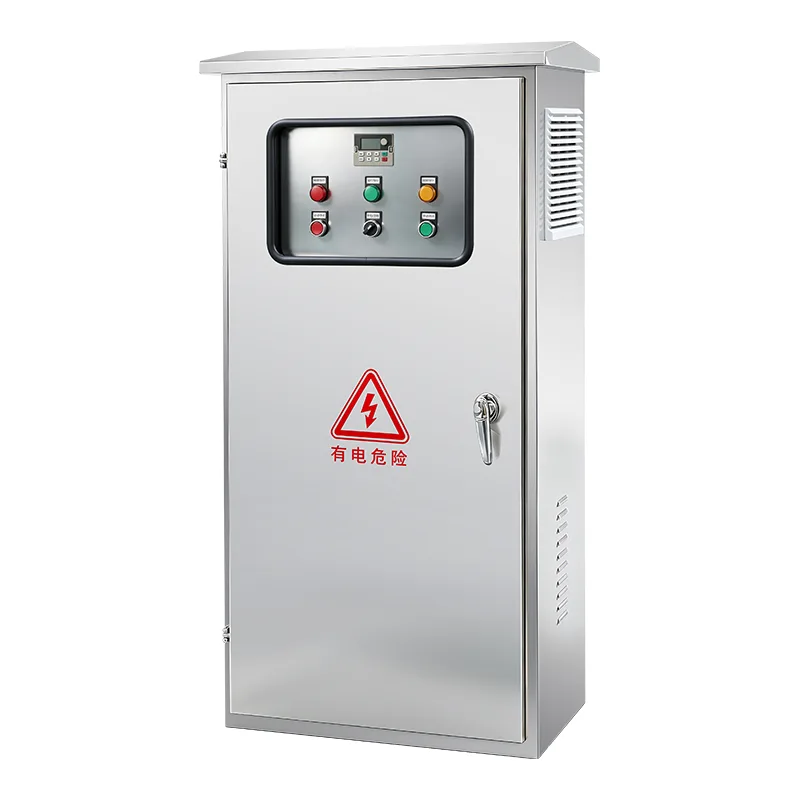

Disponível em configurações flexíveis para se adequar a qualquer layout de local de carregamento, o gabinete de distribuição de energia do carregador EV de qualidade de fábrica da Csivei aceita uma única fonte CA de entrada - normalmente 400 V trifásica com classificações de corrente de 100 A a 1600 A e acima - e a distribui para vários circuitos de carregador de saída. Cada alimentador de saída é protegido individualmente por um disjuntor em caixa moldada ou seccionador com fusível, com proteção de corrente residual dedicada quando necessário. Um compartimento centralizado de medição de energia acomoda medidores de nível comercial, permitindo a cobrança por circuito ou por carregador em conformidade com os requisitos da concessionária local. A proteção contra surtos tipo 1+2 no barramento principal protege todo o local contra sobretensões transitórias induzidas por raios. O gabinete do gabinete, com classificação IP54 a IP65 dependendo do ambiente de implantação, é fabricado em aço galvanizado com revestimento em pó à prova de intempéries. Um controlador de gerenciamento de energia inteligente opcional fornece balanceamento de carga, rotação de fase, agendamento de carregador e monitoramento em tempo real via RS485 Modbus ou Ethernet, integrando-se perfeitamente em plataformas de gerenciamento de carregamento baseadas em OCPP. É mantida a total conformidade com IEC 61439-1, IEC 60364-7-722 e padrões regionais aplicáveis.
Servindo como a espinha dorsal elétrica de qualquer instalação moderna de carregamento de veículos elétricos, o gabinete de distribuição de energia do carregador de veículos elétricos consolida o gerenciamento de energia local em um único gabinete projetado de fábrica – reduzindo trabalhos elétricos no local, acelerando o comissionamento e melhorando a segurança operacional.
As áreas de serviço de autoestradas, as praças de carregamento urbanas e os pátios de postos de gasolina que implementam vários carregadores rápidos CC exigem uma distribuição de energia robusta e de alta capacidade. O gabinete recebe a fonte de alimentação principal e distribui alimentações protegidas e medidas individualmente para cada carregador. O compartimento de medição centralizado suporta faturamento de nível de serviço público para cada compartimento, enquanto a proteção contra surtos integrada protege os dispendiosos componentes eletrônicos de potência do carregador rápido contra transientes da rede.
Depósitos de ônibus elétricos, centros de entrega de última milha e pátios de frotas municipais operam vários carregadores simultaneamente durante as janelas de carregamento noturno. O gabinete de distribuição centraliza a energia de entrada e o gerenciamento de carga, permitindo que o operador do depósito equilibre a demanda entre os carregadores, evite disparos do disjuntor principal e programe a cobrança para períodos tarifários fora de pico. A generosa capacidade do alimentador do gabinete acomoda futuras expansões da frota sem grandes retrabalhos elétricos.
Torres de escritórios, shopping centers e parques empresariais que fornecem carregamento de veículos elétricos para funcionários ou clientes normalmente implantam dezenas de carregadores CA em vários níveis de estacionamento. Um gabinete de distribuição central por andar ou zona aceita uma alimentação secundária e distribui energia para carregadores individuais montados na parede. A medição por circuito permite a alocação precisa dos custos de energia às empresas inquilinas ou aos orçamentos dos departamentos.
Empreendimentos residenciais de vários andares que modernizam o carregamento de veículos elétricos em dezenas ou centenas de vagas de estacionamento se beneficiam de uma abordagem de gabinete de distribuição. Um ou mais gabinetes localizados em salas de risers elétricos ou em salas de comutação no nível do estacionamento recebem o fornecimento dedicado de EV do edifício e distribuem alimentações medidas e protegidas para carregadores individuais nas baias de residentes. O gerenciamento de carga dentro do gabinete evita que o carregamento de VE exceda a capacidade elétrica alocada do edifício.
Os locais de carregamento independentes, longe da infraestrutura urbana, muitas vezes não possuem quadros de distribuição de BT existentes adequados para cargas de carregadores de VE. Um gabinete de distribuição de energia dedicado implantado adjacente ao transformador ou grupo gerador fornece um ponto de distribuição de BT completo e pré-configurado, eliminando a necessidade de fabricação de quadros de distribuição personalizados no local e reduzindo significativamente o tempo de comissionamento.
Desenvolvimentos de grande escala que combinam estacionamento residencial, comercial, de varejo e público podem implantar vários gabinetes de distribuição em uma arquitetura em camadas. Um gabinete principal de entrada na subestação alimenta os gabinetes de subdistribuição em cada zona de estacionamento, criando uma topologia de distribuição de energia estruturada e escalonável que combina com a construção em fases e a crescente utilização de veículos elétricos.
O gabinete de distribuição de energia do carregador de EV foi projetado como um quadro de distribuição de BT totalmente integrado e montado em fábrica, projetado especificamente para as demandas elétricas exclusivas da infraestrutura de carregamento de EV.
A seção de entrada do gabinete aceita cabos de alimentação de serviços públicos simples ou duplos terminados em um disjuntor principal ou disjuntor de ar classificado para atender à demanda máxima do local. ACBs com proteção baseada em microprocessador oferecem limites ajustáveis para proteção contra sobrecarga, curto-circuito e falha à terra, com recursos de mitigação de arco voltaico quando necessário. A proteção contra surtos de entrada — SPDs Tipo 1 capazes de lidar com correntes de impulso de até 25kA (10/350μs) — fornece a primeira linha de defesa contra descargas atmosféricas diretas na infraestrutura upstream.
Vários circuitos de saída do carregador são protegidos por disjuntores individuais em caixa moldada ou seccionadores com fusíveis, cada um classificado para a corrente de entrada máxima do carregador conectado. Os alimentadores são dispostos para distribuição balanceada de fases em todo o sistema de barramento trifásico, minimizando a corrente neutra e melhorando a qualidade geral da energia. Para alimentações de carregador rápido CC, os MCCBs com configurações de desarme magnético ajustáveis acomodam as características de inrush do carregador sem desarmes incômodos. A proteção contra corrente residual — Tipo B ou Tipo A com detecção de 6 mA CC — é fornecida em circuitos relevantes de acordo com a IEC 60364-7-722.
Um compartimento de medição dedicado abriga medidores de energia de nível comercial para cada circuito de saída ou grupos de circuitos, dependendo dos requisitos de faturamento. Os medidores se comunicam via Modbus RTU ou TCP/IP com um concentrador de dados centralizado, que transmite dados consolidados para a plataforma de gerenciamento de cobrança ou sistema de faturamento de serviços públicos. Medidores com certificação MID ou equivalente estão disponíveis para mercados que exigem medição de receitas regulatórias.
Um controlador de gerenciamento de carga integrado opcional monitora o consumo em tempo real na entrada principal e em cada alimentador de saída. Quando a demanda total do local se aproxima do máximo configurado, o controlador aloca dinamicamente a capacidade disponível entre os carregadores conectados – reduzindo a saída em compartimentos de prioridade mais baixa, adiando sessões programadas ou ativando a rotação de fases para manter o serviço e, ao mesmo tempo, evitar a sobrecarga do disjuntor principal. A comunicação com carregadores individuais é feita via OCPP ou Modbus direto, e o controlador pode responder a sinais externos, como tarifas horárias, disponibilidade de geração solar ou comandos do sistema de gerenciamento de energia predial.
O sistema de barramento principal é fabricado em cobre estanhado ou alumínio, dimensionado para corrente nominal com desclassificação adequada para aumento de temperatura interna do gabinete. Os suportes do barramento são de polímero reforçado com fibra de vidro, classificados para suportar curto-circuito. A fiação interna usa cabo retardador de chamas, com baixo teor de fumaça e zero halogênio, com todos os circuitos de controle e medição segregados do caminho de alimentação. A entrada dos cabos é feita através de placas passa-cabos removíveis na base do gabinete, dimensionadas para as seções transversais especificadas dos cabos de entrada e saída.
O gabinete de piso é construído em chapa de aço galvanizado de 1,5 mm a 2,0 mm, com costuras totalmente soldadas e acabamento com revestimento em pó estabilizado aos raios UV. A classificação de proteção padrão é IP54, com IP65 disponível para ambientes externos ou com muita poeira. O gabinete possui uma porta frontal articulada e vedada com alça com trava e janela de visualização opcional sobre os instrumentos de medição. A ventilação passiva é fornecida por persianas filtradas ou drenos de respiro, com convecção natural auxiliada por caminhos de ar calculados. Para gabinetes com alta densidade de carga contínua, está integrada ventilação de ar forçado controlada termostaticamente, com contatos de alarme para falha do ventilador. Aquecedores internos anticondensação estão disponíveis para instalações frias ou com alta umidade.
O gabinete foi projetado e testado de acordo com IEC 61439-1 e IEC 61439-2 para conjuntos de manobra e controle de baixa tensão, com conformidade específica com IEC 60364-7-722 para equipamentos de alimentação EV. Contenção de falha de arco interno, blindagem de componentes à prova de dedos e um isolador de entrada principal que pode ser operado sem abrir a porta do gabinete são padrão. A continuidade do aterramento em todas as seções é garantida através de um barramento de aterramento de proteção dedicado ligado ao gabinete. Todos os componentes possuem marcação CE, com UL e outras certificações regionais disponíveis.
Q1: Quantos carregadores um gabinete de distribuição pode suportar?
O número de alimentadores de saída é totalmente configurável. Um único gabinete normalmente pode suportar de 4 a 24 circuitos de carregador, dependendo da corrente nominal de cada carregador e da capacidade total de fornecimento de entrada. Para locais maiores, vários gabinetes podem ser conectados em cascata em uma topologia de distribuição principal e secundária.
Q2: Preciso de um medidor separado para cada circuito do carregador?
Isso depende dos seus requisitos de faturamento. Para cobrança pública, onde cada compartimento deve ser cobrado de forma independente, recomenda-se a medição por circuito. Para depósitos de frotas ou carregamentos em locais de trabalho onde o consumo total de energia é alocado internamente, a medição de grupo pode ser suficiente. O gabinete pode ser configurado para qualquer abordagem.
Q3: Quais tensões de alimentação de entrada e classificações de corrente estão disponíveis?
As configurações padrão aceitam 230/400 V trifásico, 50/60 Hz, com classificações de corrente de entrada de 100 A a 1600 A. Classificações mais altas estão disponíveis mediante solicitação. Para instalações maiores, um transformador dedicado pode alimentar diretamente o gabinete.
Q4: O gabinete pode ser instalado ao ar livre próximo aos carregadores?
Sim. O gabinete está disponível nas classificações IP55 ou IP65 para instalação externa. Um guarda-sol e um aquecedor anticondensação são recomendados para serviços externos prolongados em climas quentes, úmidos ou frios. O gabinete pode ser montado sobre um pedestal ou almofada de concreto, com entrada inferior de cabos através de placas passa-cabos seladas.
Q5: O que é o controlador de gerenciamento de carga e como funciona?
O controlador inteligente opcional monitora o consumo em tempo real em todos os circuitos. Quando a demanda total se aproxima da carga máxima permitida do local, ela reduz dinamicamente a energia nos carregadores de prioridade mais baixa ou alterna os horários de carregamento para evitar que o disjuntor principal desarme. Isto permite que mais carregadores sejam conectados a uma determinada fonte, reduzindo a capacidade necessária de conexão à rede e os custos de serviços públicos associados.
Q6: Como este gabinete se integra a um sistema de gerenciamento de cobrança (CMS)?
O controlador de medição e gerenciamento de carga do gabinete suporta Modbus RTU/TCP e pode fazer interface com plataformas de gerenciamento de carregamento compatíveis com OCPP. Os dados do medidor e o status do alarme são transmitidos ao CMS, permitindo que os operadores visualizem a distribuição de energia em todo o local no mesmo painel usado para gerenciamento do carregador.
Q7: O gabinete pode acomodar futuras adições de carregador?
Sim. O gabinete pode ser fornecido com posições de alimentação de saída sobressalentes, capacidade de barramento pré-instalada e espaço para módulos de medição adicionais. Isso permite que novos circuitos do carregador sejam adicionados conectando o cabo do carregador e instalando o disjuntor do alimentador, sem necessidade de modificação do barramento.
Q8: Quais padrões regulatórios o gabinete cumpre?
O gabinete é construído e testado de acordo com IEC 61439-1/2, com requisitos específicos de instalação de EV de acordo com IEC 60364-7-722. Certificações regionais, incluindo CE, UKCA e equivalentes, estão disponíveis. Fornecemos documentação completa, incluindo diagramas unifilares, certificados de teste e manuais de instalação com cada gabinete.
Uma cadeia nacional de retalho de combustíveis que opera mais de 200 postos de gasolina empreendeu um ambicioso programa para instalar centros de carregamento rápido DC em locais de tráfego intenso ao longo das principais autoestradas. Cada local deveria implantar de quatro a oito carregadores rápidos DC de canhão duplo, criando de 8 a 16 baias de carregamento. A implementação deveria ser entregue em fases, com potencial para duplicar a capacidade de carregamento em datas futuras.
Cada local apresentou um conjunto consistente de desafios de infraestrutura elétrica. A distribuição de BT existente no quiosque do posto de gasolina não foi projetada para as demandas dos carregadores rápidos CC, que poderiam exigir coletivamente de 400 A a 800 A por local. A fabricação de quadros de distribuição personalizados no local para cada local introduziria custos de engenharia significativos, qualidade inconsistente e tempo de inatividade prolongado durante a instalação. O ponto de conexão da rede elétrica geralmente estava localizado longe das posições ideais do carregador, exigindo uma abordagem estruturada para a distribuição dos cabos.
O varejista também exigiu medição centralizada de energia para cada compartimento de carregamento para suportar o faturamento do cliente por sessão e exigiu proteção robusta para os caros eletrônicos do carregador rápido. Com os postos de gasolina classificados como áreas perigosas, a segurança elétrica rigorosa e a conformidade regulamentar eram inegociáveis.
Um gabinete de distribuição de energia padronizado e projetado de fábrica foi selecionado como a espinha dorsal de cada local. Cada gabinete foi configurado para atender aos requisitos de energia e contagem de carregadores do local – normalmente uma fonte de entrada de 630A ou 800A com oito circuitos alimentadores de saída de 125A a 160A.
● Um gabinete pré-testado substituiu o que seria um quadro de distribuição personalizado, economizando semanas de engenharia elétrica no local por local.
● A medição de nível de receita por circuito no compartimento de medição dedicado do gabinete forneceu dados de faturamento compatíveis com a concessionária para cada compartimento de carregamento, integrados diretamente na plataforma de pagamento do varejista.
● A proteção contra surtos Tipo 1+2 na fonte de entrada principal e os SPDs Tipo 2 nos alimentadores de saída forneceram defesa em camadas para os componentes eletrônicos do carregador.
● O isolador de entrada principal e os disjuntores individuais dos alimentadores permitiram isolamento seguro para manutenção, com recurso de bloqueio para segurança do empreiteiro.
● O gabinete IP65 com classificação externa e aquecedor anticondensação permitiu que o gabinete pudesse ser posicionado adjacente aos carregadores, minimizando a passagem de cabos de saída.
● Posições de alimentação sobressalentes foram incluídas em todas as instalações, permitindo que carregadores adicionais sejam conectados em fases futuras sem substituição do gabinete ou grandes retrabalhos elétricos.
Armários de distribuição de energia para carregadores EV padronizados com classificação 800A e oito circuitos alimentadores de saída foram implantados nos primeiros 50 locais. Cada gabinete incluía medição de nível comercial em todos os circuitos, proteção contra surtos Tipo 1+2 e um gabinete IP65 com aquecimento anticondensação. Os gabinetes foram fabricados, testados e enviados como conjuntos completos, exigindo apenas conexão de alimentação de entrada e cabeamento de saída do carregador no local. O tempo médio de comissionamento foi inferior a dois dias por local, desde a entrega até a energização.
● O tempo de comissionamento no local foi reduzido em aproximadamente 60% em comparação com soluções de central telefônica personalizadas, acelerando o programa de implementação nacional.
● O design padronizado do gabinete eliminou variações na qualidade elétrica e na conformidade de segurança em todo o portfólio local.
● Após 18 meses de operação, não foram registradas nenhuma falha elétrica relacionada ao gabinete, com proteção contra surtos confirmada como tendo operado em dois locais durante eventos de raios, protegendo os componentes eletrônicos do carregador a jusante.
● As posições de alimentação sobressalentes foram ativadas em 15 locais na fase dois da implementação, com novos circuitos de carregador adicionados em menos de um dia, validando a estratégia de design à prova de futuro.
● Desde então, o varejista de combustível adotou a mesma especificação de gabinete para mais 50 locais, com sua equipe de engenharia elétrica citando a integração do gabinete com sua plataforma CMS centralizada como uma vantagem operacional importante.
