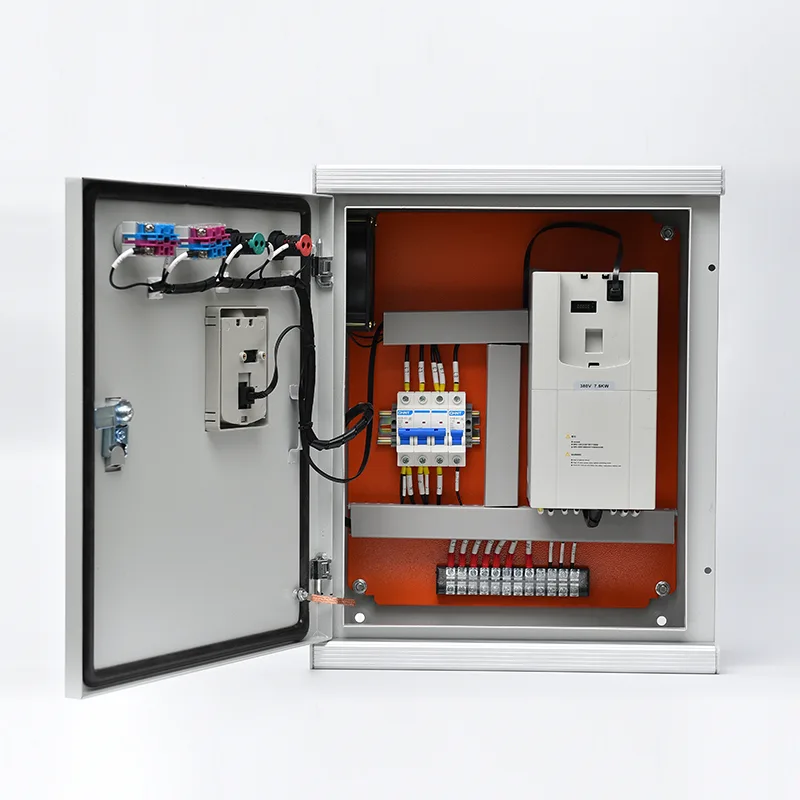

Painel de controle VFD

Alojado em um gabinete especialmente projetado com classificação IP42 a IP65, este gabinete integra uma unidade de acionamento de frequência variável com toda a infraestrutura necessária de energia e controle: isolamento da rede de entrada, reatores de linha e carga para mitigação de harmônicos e proteção do cabo do motor, fusíveis de entrada ou proteção de disjuntor, um filtro dV/dt de saída ou filtro senoidal conforme necessário e um conjunto completo de proteção de motor. As classificações de potência variam de 0,75 kW a mais de 630 kW em classes de tensão padrão (380 V, 400 V, 480 V, 690 V). O próprio VFD é um inversor de controle vetorial de alto desempenho que fornece torque total em velocidade zero, com otimização automática de energia e um controlador PID integrado para regulação de pressão, vazão ou temperatura. Um teclado HMI montado na porta ou tela sensível ao toque fornece controle local, acesso a parâmetros e informações de diagnóstico, enquanto portas de comunicação Modbus RTU/TCP, Profibus, Profinet ou Ethernet/IP permitem supervisão remota e integração em sistemas de automação em toda a planta. Uma opção de bypass manual — usando contatores ou uma chave de transferência integrada — permite a operação do motor diretamente da rede elétrica para manter a continuidade do processo durante a manutenção do inversor. Funções de proteção abrangentes cobrem curto-circuito, sobrecarga, sobretensão, subtensão, perda de fase, falha à terra, parada do motor e sobretemperatura, com todos os eventos de disparo registrados para análise de manutenção.

Aplicações de produtos

Onde quer que equipamentos motorizados se beneficiem de controle de velocidade, eficiência energética e partida suave, o painel de controle VFD fornece uma solução de acionamento completa e pré-projetada para aplicações industriais e de infraestrutura.

Estações de bombeamento de água e águas residuais

As estações municipais de abastecimento de água e tratamento de esgoto operam grandes bombas com demanda variável ao longo do dia. Um painel de controle VFD acionando um poço, reforço ou bomba de transferência modula a velocidade do motor para manter a pressão ou fluxo de água constante sem válvulas de estrangulamento - normalmente alcançando economias de energia de 20% a 40% em comparação com a operação direta on-line de velocidade fixa. A capacidade de partida suave elimina o golpe de aríete em tubulações longas e reduz o estresse mecânico nos impulsores, eixos e acoplamentos da bomba. Em aplicações de águas residuais, a rampa automática evita transbordamentos de sobrecarga durante picos de fluxo em clima úmido. Configurações prontas para redundância permitem a troca de bombas em serviço/reserva.

Ventiladores e sopradores industriais

Grandes ventiladores centrífugos e axiais em usinas de energia, fábricas de cimento, minas e instalações de fabricação são candidatos ideais para VFD. O gabinete permite o controle preciso do fluxo de ar para ar de combustão, exaustão, extração de poeira ou resfriamento de processo sem perdas de palhetas de entrada ou de estrangulamento do amortecedor. O controle VFD de ventiladores de tiragem induzida e de tiragem forçada em caldeiras e fornos proporciona grandes economias de energia, mantendo ao mesmo tempo ótimas relações ar-combustível. Os ventiladores de extração de fumaça e ventilação de túnel se beneficiam do recurso de cancelamento de bombeiro do gabinete, permitindo operação de emergência direta on-line, independentemente do status do VFD.

Sistemas de Compressores e Refrigeração

Compressores de parafuso, alternativos e centrífugos em aplicações de refrigeração industrial, separação de ar e gás de processo operam com mais eficiência em carga parcial quando controlados por velocidade. O painel de controle VFD ajusta a velocidade do motor do compressor para corresponder à demanda variável de resfriamento ou processo, mantendo a pressão precisa de sucção ou descarga, evitando perdas de energia no ciclo de carga/descarga. O controle PID integrado com feedback do transdutor de pressão fornece regulação rígida e o controle da rampa de aceleração limita o surto de corrente de inicialização no sistema elétrico da planta.

Transportadores, britadores e manuseio de materiais

Transportadores de mineração, britadores agregados e sistemas de manuseio de materiais a granel exigem alto torque de partida e aceleração controlada para evitar deslizamento da correia, choque mecânico e derramamento de material. O painel de controle VFD fornece torque total a partir de velocidade zero com rampas de aceleração programáveis, protegendo caixas de engrenagens, acoplamentos e emendas de correias. Em aplicações de britadores, a função de limite de corrente e a proteção contra travamento do VFD protegem o motor contra condições de sobrecarga de material preso.

Sistemas HVAC de água gelada e de resfriamento

Os sistemas HVAC de plantas centrais com vários chillers, torres de resfriamento e bombas de circulação de água utilizam-no para modular o fluxo com base na carga do edifício. As bombas secundárias de água gelada que respondem à pressão diferencial, o controle de velocidade do ventilador da torre de resfriamento para obter a temperatura ideal da água do condensador e a modulação da bomba de água do condensador se beneficiam do controle VFD integrado ao gabinete com conectividade BMS via BACnet ou Modbus.

Irrigação e bombeamento agrícola

Os sistemas de irrigação por pivô central, por gotejamento e por inundação em grande escala exigem taxas variáveis ​​de fornecimento de água ao longo da estação de cultivo. Um painel VFD na estação de bombeamento permite que o operador selecione a vazão por meio de um potenciômetro simples, HMI ou sinal de telemetria remota — combinando a saída da bomba precisamente com a demanda de água da cultura e a alocação de água disponível.

Aprofundamento técnico

O gabinete VFD integra um inversor de frequência variável com todos os subsistemas de gerenciamento de energia, proteção e controle — fornecendo uma solução completa de partida de motor e controle de velocidade em um único gabinete pré-testado.

Caminho de alimentação principal e proteção de circuito

A alimentação trifásica de entrada é conectada a um isolador principal ou disjuntor em caixa moldada classificado para a corrente de carga total do gabinete mais as perdas do inversor. O fusível de entrada fornece proteção classificada como semicondutor (aR) para o estágio retificador do VFD, com coordenação I²t garantindo a limpeza do fusível antes que o diodo seja danificado durante falhas internas. Um reator de linha ou indutância do link CC é incluído como padrão para reduzir a distorção da corrente harmônica de entrada e proteger os capacitores do barramento CC do inversor contra picos de tensão no lado da alimentação. Para instalações com distorção harmônica de fundo significativa ou requisitos exigentes de conexão de rede elétrica, um filtro harmônico passivo ou um retificador frontal ativo pode ser opcional.

Tecnologia de acionamento VFD

O coração do gabinete é um VFD de controle vetorial de alto desempenho que emprega módulos de potência IGBT de sexta geração e um núcleo de controle DSP ou FPGA de alta velocidade. Estão disponíveis modos de controle vetorial de malha aberta e malha fechada – malha aberta para operação padrão de bomba e ventilador, malha fechada com feedback de encoder para aplicações de alto torque e baixa velocidade, como extrusoras ou guinchos. O inversor emite uma forma de onda modulada por largura de pulso com frequência de comutação otimizada automaticamente, equilibrada entre o ruído acústico do motor e as perdas do inversor. Os principais recursos da unidade incluem:

●  Aumento automático de torque e compensação de escorregamento para operação estável em baixa velocidade

●  Capacidade de partida em movimento para pegar um motor em inércia sem tropeçar

●  Frequências de salto programáveis ​​para evitar ressonância mecânica

●  Controlador PID integrado com rampa de ponto de ajuste, lógica sleep/wake e feedback de canal duplo para aplicações de escalonamento de bombas

Filtragem de saída e proteção do motor

Dependendo da distância do cabo entre o gabinete e o motor, a filtragem de saída está incluída:

Filtro dV/dt: limita o tempo de subida de tensão e a tensão de pico nos terminais do motor para cabos de até aproximadamente 100–150 m

Filtro senoidal: fornece uma forma de onda quase senoidal para cabos superiores a 150 m e para aplicações de bombas submersíveis onde o isolamento do enrolamento do motor é sensível ao estresse de tensão

Contatores de saída para seleção de motor em serviço/reserva são integrados quando necessário. Funções de proteção do motor — sobrecarga térmica, perda de fase, desequilíbrio de corrente, detecção de travamento, subcarga (funcionamento a seco) e falha à terra — funcionam continuamente no software do inversor e são complementadas por relés de sobrecarga externos quando especificado.

Ignorar configuração e continuidade do processo

Um circuito de bypass manual – construído com contatores com classificação de serviço ou uma chave de transferência intertravada mecanicamente – permite que o motor funcione diretamente da rede elétrica enquanto o VFD está isolado para manutenção. O bypass foi projetado para transferência sem carga: o motor deve ser parado antes de alternar entre os modos VFD e bypass. O intertravamento elétrico e mecânico integrado evita a retroalimentação inadvertida da energia da rede elétrica nos terminais de saída do inversor, o que causaria danos catastróficos. Uma configuração de bypass automático opcional utiliza um relé lógico programável ou um pequeno PLC para gerenciar a transferência contínua do inversor para a rede elétrica no disparo do VFD, mantendo a continuidade do processo em aplicações críticas.

Configurações multimotores e sincronizadas

Para aplicações onde vários motores devem compartilhar um único inversor (função sequencial), o gabinete inclui contatores de saída por motor com lógica de sequenciamento baseada em CLP. Para aplicações multimotores que exigem velocidade sincronizada - como transportadores duplos ou condensadores refrigerados a ar com vários ventiladores - os inversores de saída individuais são acionados a partir de um barramento CC comum ou sincronizados por meio de comunicação entre inversores de alta velocidade, com velocidade mestre/escravo e controle de torque.

Interface de controle, comunicação e IHM

A interface do operador montada na porta fornece partida/parada local, referência de velocidade (via potenciômetro ou entrada no teclado), seleção de modo (VFD/Bypass/Desligado) e indicação de status do sistema. Uma tela sensível ao toque HMI gráfica está disponível para aplicações complexas de multimotores ou de loop de processo, exibindo parâmetros operacionais em tempo real, dados de tendências, registros de alarmes e métricas de consumo de energia.

As portas de comunicação suportam todos os principais protocolos industriais: Modbus RTU (RS485), Modbus TCP, Profibus DP, Profinet, Ethernet/IP e BACnet. O inversor expõe um conjunto abrangente de dados — velocidade, corrente, torque, potência, tensão do barramento CC, temperatura, horas de funcionamento e consumo de energia — ao SCADA, DCS ou BMS de supervisão. São aceitos comandos remotos de partida/parada e referência de velocidade, com tempos limite de pulsação e estratégias de fallback configuráveis ​​caso a comunicação seja perdida.

Gabinete e Design Ambiental

O gabinete de piso é fabricado em chapa galvanizada ou de aço inoxidável de 1,5 mm a 2,0 mm, continuamente soldada e revestida a pó. As classificações de proteção de IP42 a IP65 atendem às condições do local:

●  IP42/IP43: salas elétricas internas e centros de controle de motores

●  IP54/IP55: ambientes industriais propensos a poeira, estações de bombeamento e locais semi-expostos

●  IP65: instalação externa com exposição à chuva e poeira

O gerenciamento térmico utiliza uma combinação calculada de convecção natural, ventilação de ar forçado filtrado com ventiladores com temperatura controlada e, em instalações de alta potência ou ambiente elevado, trocadores de calor ar-ar ou unidades de ar condicionado. O aumento da temperatura interna do gabinete é verificado por cálculo em relação à temperatura operacional máxima do fabricante do VFD, normalmente de 40°C a 50°C ambiente, dependendo da redução de capacidade.

Teste e Certificação

Cada gabinete VFD passa por um teste de aceitação de fábrica definido: continuidade do circuito de alimentação e resistência de isolamento, upload de parâmetros VFD e verificação em relação ao cronograma de parâmetros aprovado, fiação de controle ponto a ponto, simulação funcional de partida/parada, controle de velocidade, transferência de bypass (quando instalado) e verificação de intertravamento de segurança. A documentação completa do FAT é fornecida. O gabinete foi projetado e construído de acordo com IEC 61439-1/2, com todos os componentes com marcação CE e certificação UL disponível quando necessário.

Perguntas frequentes

Q1: Qual é a diferença entre comprar um VFD e um painel de controle VFD?

Um VFD independente requer componentes adicionais para uma instalação completa: um disjuntor ou fusíveis a montante, reatores de linha e de carga, filtros de saída para cabos longos, um circuito de bypass se a continuidade do processo for necessária durante a manutenção do inversor e um gabinete com gerenciamento térmico. O painel de controle do VFD integra tudo isso — pré-projetado, pré-cabeado e pré-testado — em um único conjunto. Isso elimina incógnitas de projeto no local, reduz o tempo de instalação e fornece um ponto único de garantia para o sistema completo de acionamento do motor.

Q2: Quais classificações de potência e tensões estão disponíveis?

As configurações padrão cobrem 0,75 kW a 630 kW em fontes trifásicas de 380 V, 400 V, 480 V e 690 V. Classificações de potência mais altas estão disponíveis mediante solicitação. Cada gabinete é construído para os dados específicos da placa de identificação do motor que você fornece — potência, tensão, corrente de carga total e serviço.

Q3: Até que ponto o cabo do motor pode passar entre o gabinete e o motor?

Os limites de comprimento do cabo dependem da filtragem de saída instalada. Sem filtragem, o fabricante do VFD normalmente limita o comprimento dos cabos a 50 m. Um filtro dV/dt estende isso para aproximadamente 150m. Um filtro senoidal permite cabos além de 300 m e é fortemente recomendado para bombas e motores submersíveis com isolamento de enrolamento desconhecido ou envelhecido. Selecionaremos o filtro de saída apropriado com base nos dados de instalação.

Q4: O gabinete pode controlar vários motores?

Sim, em diversas configurações: regime sequencial (um VFD, vários motores, apenas um funciona por vez com contatores de saída selecionando o motor ativo), multimotor síncrono (vários VFDs em um gabinete compartilhando um barramento CC ou comunicando-se para correspondência de velocidade mestre/escravo) ou controle independente (vários VFDs independentes em um gabinete maior). Conte-nos sua aplicação e projetaremos a topologia correta.

P5: Como o painel de controle do VFD se integra ao SCADA ou DCS da minha planta?

A porta de comunicação do VFD — Modbus RTU, Modbus TCP, Profibus, Profinet, Ethernet/IP ou BACnet — conecta-se diretamente ao seu sistema de supervisão. Todos os dados operacionais, alarmes e diagnósticos estão disponíveis. O controle bidirecional (partida/parada remota, referência de velocidade) é suportado, com comportamento de perda de comunicação configurável para garantir operação segura em caso de falha da rede.

Q7: Que manutenção o gabinete exige?

A manutenção de rotina é simples: limpeza ou substituição semestral dos filtros de ventilação, inspeção termográfica anual das terminações de energia e teste funcional anual do circuito de bypass e dos intertravamentos de segurança. O próprio VFD tem uma vida útil específica para seus capacitores de barramento CC e ventiladores de resfriamento – normalmente de 5 a 10 anos, dependendo das condições de operação – e estes são componentes substituíveis. Os cronogramas completos de manutenção estão documentados no manual de operação.

Q8: O gabinete pode operar em um ambiente empoeirado ou de alta temperatura?

Sim. A classificação de proteção do gabinete e a estratégia de gerenciamento térmico são selecionadas com base nas condições do local. Para ambientes empoeirados, é especificado IP55 ou IP65 com filtros de entrada de filtragem fina. Para temperaturas ambientes acima de 40°C, a redução da capacidade do VFD, o ar condicionado do gabinete ou os trocadores de calor ar-água garantem condições internas seguras. Avaliaremos os dados do seu local durante a fase de engenharia e proporemos o reforço ambiental apropriado.

Cliente M5 em destaque

Uma concessionária regional de água — Programa de modernização de estações de bombeamento

Fundo

Uma empresa regional de abastecimento de água na América do Sul operou mais de 60 poços e estações de bombeamento de reforço em toda a sua rede de distribuição, servindo uma população de aproximadamente dois milhões. Muitas estações de bombeamento tinham décadas de existência e usavam partidas diretas em linha de velocidade fixa com válvulas de estrangulamento para controle de fluxo. A concessionária enfrentou custos crescentes de energia, falhas frequentes em bombas e tubulações devido a golpes de aríete e estresse mecânico, e dificuldade crescente em encontrar peças de reposição para hardware de controle obsoleto.

O desafio

A empresa optou por modernizar as suas estações de bombagem com controlo VFD num programa faseado, visando primeiro as 20 maiores estações. Cada estação apresentava um perfil semelhante: dois a quatro conjuntos de bombas em serviço/reserva (45 kW a 200 kW), cabos de motor longos (muitas vezes excedendo 150 m para bombas submersíveis de poço), ambientes semi-externos empoeirados em locais remotos e suporte elétrico limitado no local para manutenção de sistemas complexos.

Restrições específicas incluídas:

●  A solução VFD precisava acomodar cabos longos para bombas submersíveis sem degradar o isolamento do enrolamento do motor

●  Um bypass manual era obrigatório para manter o fornecimento de água durante a manutenção do VFD, já que muitas estações não tinham redundância de bomba de reserva

●  O recurso de monitoramento remoto foi essencial para reduzir visitas dispendiosas ao local

●  A instalação elétrica teve que ser concluída por empreiteiros locais com experiência mínima em comissionamento de VFD

Por que escolher nossos painéis de controle VFD?

Depois de avaliar tanto as modernizações de VFD de origem de componentes quanto os painéis de controle de VFD integrados, a concessionária selecionou a abordagem de gabinete. Os benefícios eram claros:

●  Cada gabinete foi projetado de fábrica com filtros senoidais de saída correspondentes ao comprimento específico do cabo e ao tipo de isolamento do motor, eliminando qualquer risco de danos ao enrolamento do motor devido a picos de tensão de ondas refletidas

●  O circuito de bypass manual integrado, pré-instalado e testado, deu à concessionária a confiança de que o fornecimento de água continuaria durante qualquer evento de serviço do VFD

●  A IHM montada na porta e o VFD totalmente parametrizado foram carregados de fábrica com os dados da curva da bomba, as configurações de controle de pressão PID e os limites de proteção padrão da concessionária, permitindo que empreiteiros locais comissionem cada gabinete simplesmente conectando a fonte de alimentação, o motor da bomba e o transdutor de pressão

●  Módulos de monitoramento remoto GPRS/4G em cada gabinete transmitiam dados operacionais — vazão, pressão, consumo de energia, horas de operação, status de alarme — diretamente para a plataforma SCADA central da concessionária

Os gabinetes com classificação IP55, com entradas de filtragem fina e coberturas de proteção contra o sol, adequavam-se aos ambientes empoeirados e expostos das estações de bombeamento

Implantação

Vinte gabinetes VFD (45kW a 200kW) foram fabricados, cada um com filtro senoidal de saída, bypass manual, gabinete IP55, telemetria remota GPRS e controle de pressão PID pré-configurado. Os gabinetes foram enviados como unidades completas e testadas na fábrica. Os eletricistas locais instalaram e comissionaram os gabinetes em sequência ao longo de um programa de 10 meses. O suporte remoto ao comissionamento foi fornecido pelos engenheiros do fabricante através de link de vídeo para as três primeiras estações; as estações subsequentes foram comissionadas de forma independente pelas equipes locais usando a documentação padronizada.

Resultados

O consumo de energia nas 20 estações modernizadas foi reduzido em média 32% em comparação com a operação anterior da válvula de estrangulamento, com os VFDs adaptando a velocidade da bomba precisamente à procura do sistema.

Os custos de manutenção de bombas e tubulações caíram significativamente: os golpes de aríete foram eliminados e a vida útil dos rolamentos e das vedações da bomba foi estendida por meio da aceleração da partida suave.

Nem uma única falha no isolamento do motor ocorreu em 20 estações com cabos de até 250 m, validando a especificação do filtro senoidal.

A equipe central de operações da concessionária agora monitora todas as 20 estações a partir de um único painel SCADA, recebendo alarmes automatizados por SMS para qualquer desligamento da bomba ou desvio de pressão – reduzindo as visitas reativas ao local em mais de 60%.

O sucesso da primeira fase levou a concessionária a estender o programa às 40 estações de bombeamento restantes, padronizando a mesma especificação de gabinete VFD e permitindo treinamento de manutenção uniforme e inventário de peças de reposição em toda a rede.
