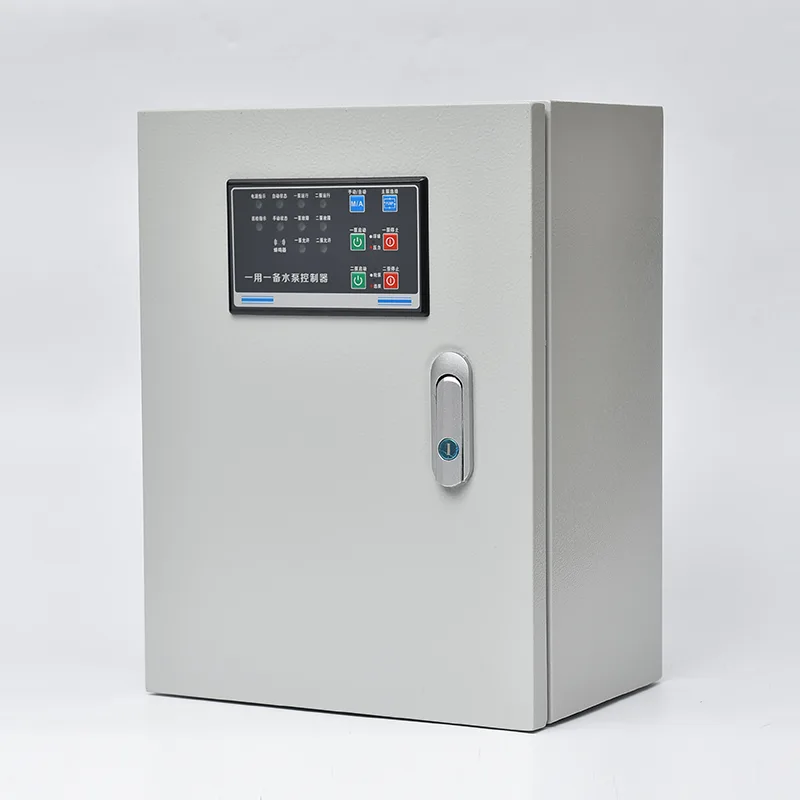

Compre painel de controle da bomba de tratamento de água de qualidade do fabricante líder chinês CSIVEI. Ele integra disjuntores de entrada, contatores de bomba ou soft starters, relés de sobrecarga, um controlador lógico programável ou controlador de bomba dedicado e interfaces de sensor de nível em um único gabinete de montagem no chão ou na parede. As classificações de potência variam de 0,75 kW a 250 kW em 380–480 V trifásico. A detecção de nível de líquido aceita entradas de boiadores, transmissores de pressão hidrostática ou sensores ultrassônicos — o controlador inicia automaticamente a bomba de serviço à medida que o reservatório enche, aciona uma bomba auxiliar se a entrada exceder a capacidade da bomba única e ativa saídas de alarme de alto nível se os níveis continuarem subindo. Uma função de alternância automática gira a função da bomba principal com base nas horas de funcionamento ou em cada ciclo de partida, equilibrando o desgaste mecânico. Cada circuito da bomba é protegido individualmente contra sobrecarga, curto-circuito, perda de fase e inversão de fase. Proteções adicionais específicas para serviço de esgoto — como monitoramento de vazamento de vedação, monitoramento de temperatura de rolamento e detecção de bloqueio de bomba por meio de perfil de subcorrente ou sobrecarga — são integradas para detectar problemas antes que ocorram danos ao motor. Uma IHM montada na porta exibe o nível do reservatório, o status da bomba, as horas de funcionamento e o histórico de falhas. A comunicação via Modbus RTU/TCP ou gateway 4G opcional permite monitoramento remoto e integração SCADA. O gabinete utiliza aço galvanizado com revestimento em pó anticorrosivo, com classificação IP55 ou IP65 para instalação externa.
Desde estações elevatórias de esgoto municipais até o manuseio de efluentes industriais, o Painel de Controle de Bombas de Tratamento de Água fornece gerenciamento automatizado e autônomo de bombas para os ambientes de águas residuais mais exigentes.
As redes de esgotos urbanos dependem de estações elevatórias para elevar as águas residuais de pontos de recolha baixos para redes de gravidade ou estações de tratamento. O painel de controle gerencia de uma a quatro bombas submersíveis em uma configuração de poço úmido, ajustando automaticamente a operação da bomba conforme a vazão varia de acordo com os padrões de uso diário. As saídas de alarme de alto nível conectam-se ao sistema de telemetria para notificação SCADA central, enquanto a função de alternância garante um desgaste equilibrado da bomba em toda a frota instalada.
Dentro das estações de tratamento, as estações de bombeamento lidam com a captação de esgoto bruto, transferência de lodo primário, retorno de lodo ativado e descarga de efluentes tratados. O painel gerencia cada conjunto de bombas de forma independente, com monitoramento integrado de vazamentos na vedação e temperatura dos rolamentos, crítica para evitar falhas do motor submersível em aplicações de serviço contínuo. A comunicação com o SCADA da planta fornece dados de vazão, energia e falhas em tempo real.
As operações de processamento de alimentos, química, têxtil e de mineração geram efluentes com características que desafiam os controles padrão da bomba – líquidos corrosivos, alto teor de sólidos, temperatura elevada ou material fibroso. Os perfis de proteção do motor do painel podem ser ajustados para detectar antecipadamente o bloqueio da bomba, iniciando um ciclo automático de reversão e nova tentativa para eliminar obstruções do impulsor antes de solicitar a intervenção do operador.
Grandes parques de escritórios, shopping centers e empreendimentos residenciais com múltiplas torres que operam abaixo do nível do esgoto municipal exigem controle confiável da bomba do reservatório subterrâneo. O painel fornece operação totalmente automatizada com saídas de alarme de alto nível conectadas ao sistema de gerenciamento predial, garantindo nenhum risco de acúmulo de esgoto nos espaços ocupados. Sua configuração compacta de montagem na parede se adapta ao espaço limitado da sala de fábrica, típico de porões comerciais.
As estações de águas pluviais que gerenciam o escoamento durante chuvas fortes enfrentam longos períodos de inatividade seguidos por influxos repentinos e intensos. O painel oferece um esquema de ativação do modo chuva: quando um disparo de tempestade é recebido de um pluviômetro ou do aumento do nível do poço, todas as bombas entram em uma sequência de início prioritário. A alternância rápida durante o bombeamento prolongado em tempestades evita que qualquer bomba suporte toda a carga térmica.
As estações de bombeamento de esgoto em locais rurais ou dispersos se beneficiam da automação total e da capacidade de monitoramento remoto do painel. Um gateway 4G integrado ou interface de telemetria de rádio envia o status da bomba, o nível do reservatório e dados de alarme para um centro de operações central. Os operadores podem reconhecer alarmes e redefinir viagens remotamente, reduzindo drasticamente o custo e o atraso das visitas ao local em estações que podem estar separadas por centenas de quilômetros.
O painel de controle da bomba de tratamento de água combina sequenciamento de bomba baseado em nível, proteção de motor específica para serviços de esgoto e proteção ambiental robusta em um único conjunto testado em fábrica.
O controlador aceita um ou vários sinais de nível de chaves flutuantes (discretas, normalmente quatro níveis: parada, partida da bomba principal, partida da bomba retardada, alarme alto) ou uma entrada analógica contínua de 4–20 mA de um transmissor de pressão hidrostática ou sensor ultrassônico. Quando o nível do reservatório sobe até o ponto inicial inicial, a bomba em serviço é iniciada. Se a vazão de entrada exceder a taxa de descarga da bomba única e o nível continuar subindo até o ponto inicial de atraso, o controlador iniciará uma bomba auxiliar. Quando o nível desce até ao ponto de paragem, todas as bombas param. O alarme de alto nível é acionado se o reservatório atingir um limite crítico – indicando uma vazão além da capacidade de bombeamento ou uma falha na bomba – e esse sinal é transmitido ao sistema de telemetria como um alarme prioritário. Um temporizador de funcionamento configurável mantém as bombas operando brevemente após atingir o ponto de parada para limpar a linha de descarga, evitando o assentamento de sólidos.
O controlador alterna a designação da bomba principal em cada ciclo da bomba ou com base em horas de operação configuráveis. A alternância ocorre no ponto de parada – após a conclusão do ciclo atual, a próxima bomba na sequência torna-se a líder. Se a bomba principal não arrancar ou desarmar durante o funcionamento, o controlador designa automaticamente a próxima bomba disponível como bomba principal e arranca-a imediatamente enquanto bloqueia a bomba avariada e gera um alarme. Esta mudança automática garante a operação contínua da estação sem intervenção do operador.
Além da proteção padrão contra sobrecarga e curto-circuito, o painel incorpora proteções adaptadas aos modos de falha das bombas submersíveis de esgoto. A detecção de vazamento na vedação utiliza um sensor de condutividade na câmara de óleo ou na cavidade da vedação da bomba. Se for detectada entrada de água, o painel dispara um alarme – permitindo o agendamento da manutenção antes que o enrolamento do motor seja comprometido – e pode ser configurado para desarmar a bomba se o vazamento atingir um limite crítico. O monitoramento da temperatura dos mancais aceita termistor PTC ou entradas PT100 embutidas no motor da bomba. A sobretemperatura aciona um alarme ou um desarme, dependendo da gravidade. A proteção contra bloqueio da bomba utiliza o perfil de corrente do motor: se o controlador observar uma queda repentina na corrente abaixo da faixa de operação normal, indicando uma luz de funcionamento do impulsor bloqueado ou preso, ele iniciará um ciclo configurável de reversão e nova tentativa (uma ou mais execuções curtas na direção reversa para eliminar a obstrução) antes de soar o alarme.
O painel combina o método de partida com o tamanho do motor da bomba e as restrições de fornecimento do local. A partida direta é adequada para bombas menores de até aproximadamente 7,5 kW. A partida estrela-triângulo reduz a irrupção para bombas de potência média. Os soft starters são especificados para bombas maiores onde a queda da tensão de alimentação deve ser controlada e a batida da válvula de retenção devido à partida abrupta precisa ser evitada. Os VFDs são usados quando a operação com velocidade variável é necessária — por exemplo, combinando a velocidade da bomba com a vazão para manter um nível consistente de poço úmido, em vez de alternar entre pontos fixos de ligar e desligar.
Um transformador de controle dedicado fornece 24 VCA ou 24 VCC para o controlador, IHM, sensores e circuitos de alarme — totalmente isolado do caminho de alimentação do motor. Botões de parada de emergência na porta do painel isolam mecanicamente a energia da bomba. Um circuito de intertravamento de segurança externo aceita entradas de detecção de gás em poço úmido, intertravamentos de portas na entrada da estação de bombeamento e proteção térmica de qualquer equipamento a montante.
Um display de texto montado na porta ou tela colorida sensível ao toque fornece nível do reservatório em tempo real, status da bomba, horas de funcionamento, contagem de partidas, corrente do motor e alarmes ativos com histórico de falhas com registro de data e hora. A interface suporta controle manual da bomba para manutenção, com restauração automática após um tempo limite configurável para evitar bloqueio manual acidental. O ajuste de parâmetros — pontos de ajuste de nível, temporizadores de funcionamento, modo de alternância — é protegido por senha.
O Modbus RTU RS485 padrão se conecta às unidades de telemetria da estação de bombeamento. Um gateway de nuvem 4G ou Ethernet opcional fornece acesso direto pela web e por smartphone ao status da bomba, dados de nível, consumo de energia e notificações push de alarme. Uma saída de alarme de contato seco para cada falha da bomba e a condição comum de alto nível é normalmente conectada ao sistema de telemetria como prioridade sobre qualquer alarme baseado em rede.
As estações de bombeamento de esgoto apresentam uma atmosfera corrosiva – sulfeto de hidrogênio, umidade e, em alguns casos, vapores químicos. O gabinete é fabricado em aço galvanizado com acabamento em pintura a pó resistente a produtos químicos. IP55 é padrão; IP65 com entrada de cabo selada através de prensa-cabos é especificado para instalações externas ou expostas. Os filtros de ventilação utilizam meios de carvão ativado onde a exposição ao H₂S é significativa. Toda a metalurgia interna é revestida ou de aço inoxidável, e os PCBs são revestidos de forma protetora contra umidade e gases corrosivos.
Q1: Quais sensores de nível o painel pode aceitar e quantos níveis ele controla?
O painel aceita interruptores flutuantes (normalmente quatro níveis discretos), transmissores de pressão hidrostática (4–20 mA) ou sensores ultrassônicos. Com flutuações discretas, os níveis de controle são parada, partida da bomba principal, partida da bomba retardada e alarme alto. Com sensor analógico, esses setpoints são programados diretamente no controlador, proporcionando maior flexibilidade e ajuste remoto.
Q2: Como o painel lida com o bloqueio da bomba causado por trapos e sólidos?
O controlador monitora a corrente do motor continuamente. Se a corrente cair significativamente abaixo da faixa normal de bombeamento, o controlador identifica um provável bloqueio e inicia uma sequência automática de reversão e nova tentativa. A bomba funciona brevemente em sentido inverso para desalojar a obstrução e depois reiniciada para frente. Se a tentativa for bem-sucedida e a corrente normalizar, a operação continuará. Se o bloqueio persistir após o número de tentativas configurado, a bomba é bloqueada e um alarme é gerado.
Q3: O que acontece se a bomba em serviço falhar durante a operação?
O controlador designa imediatamente a bomba com falha como indisponível, seleciona a próxima bomba disponível na sequência de rotação, inicia-a e dispara um alarme de falha. Esta mudança automática garante que o bombeamento continue sem demora. A bomba com falha permanece bloqueada até que o alarme seja confirmado e a falha seja eliminada.
P4: Como funciona a alternância e posso configurá-la para rotação baseada em horas de execução?
A alternância altera qual bomba atua como líder após cada ciclo completo da bomba ou em um limite configurável de horas de operação. A rotação baseada em horas de operação equaliza o desgaste mecânico e a vida útil da vedação em todas as bombas. A alternância ocorre no ponto de parada quando o reservatório está vazio, portanto não há risco de eventos de alto nível durante a troca.
P5: Quais opções de comunicação e alarme remoto estão incluídas?
O painel fornece: contatos de relé livres de tensão para alarme comum, alarme de alto nível e falha de bomba individual (para conexão de telemetria com fio); RS485 Modbus RTU como padrão para integração local SCADA ou RTU; e gateway de nuvem 4G opcional para acesso remoto direto via navegador da web ou aplicativo de smartphone, com alarmes de notificação push.
Q6: O painel pode funcionar com um gerador de backup?
Sim. O sequenciamento de bombas e partidas suaves ou partidas estrela-triângulo do painel limitam a corrente de partida, permitindo que um gerador dê partida em bombas dentro de sua capacidade. Um sinal de entrada opcional do gerador pode reduzir o número de bombas permitidas a funcionar simultaneamente quando em energia de reserva, evitando a sobrecarga do gerador.
Q7: Que manutenção o painel requer?
Inspeção visual mensal das vedações das portas, filtros de ventilação e condições internas. Verificação trimestral das terminações de energia e condição do contator. Teste funcional anual de entradas de nível, alarme de alto nível, lógica de alternância e dispositivos de segurança. As medidas de proteção anticorrosiva do painel devem ser inspecionadas anualmente em ambientes agressivos. Os contatores são o principal item que pode ser reparado, com intervalos de substituição dependentes da frequência do ciclo da bomba.
Uma autoridade regional da água no Reino Unido operava mais de 40 estações elevatórias de esgotos em áreas rurais e suburbanas, recolhendo águas residuais de pequenas comunidades e bombeando-as para estações de tratamento centralizadas. Muitas estações tinham entre 15 e 25 anos e tinham painéis de controle antigos usando lógica básica de relé de chave flutuante. A autoridade enfrentou custos crescentes de chamadas devido a bloqueios e falhas de bombas, falta de visibilidade do estado da estação entre as inspeções programadas e dificuldade crescente em obter peças de substituição.
Os painéis existentes baseados em relés não ofereciam monitoramento remoto, detecção de bloqueio de bomba e alternância automática – cada estação operava uma única bomba com modo de espera manual, exigindo uma visita física para fazer a troca. Os eventos de bloqueio na bomba de serviço não foram detectados até que a bomba de reserva também alertasse, resultando em chamadas de emergência e derramamentos ocasionais de esgoto. As estações estavam espalhadas por 1.500 quilômetros quadrados, tornando a manutenção reativa lenta e cara.
Quando a autoridade planejou uma atualização do sistema de controle, os novos painéis tiveram que caber nos quiosques existentes acima do solo sem modificações civis, fazer interface com interruptores flutuantes existentes e novos sensores de nível ultrassônicos e comunicar-se através da rede de telemetria existente da autoridade - uma mistura de rádio UHF e GPRS que exigia saídas simples de alarme de contato seco juntamente com dados Modbus. A especificação também exigia alternância automática, detecção de bloqueio e monitoramento de vazamento de vedação.
A solução de painel projetada de fábrica atendeu a todos os requisitos em um único pacote. Os painéis foram construídos nas dimensões exatas de montagem dos backplanes do quiosque, evitando qualquer trabalho estrutural. O controlador aceitou entradas de interruptores flutuantes existentes e novos sinais ultrassônicos de 4–20 mA, permitindo que as estações fossem atualizadas gradualmente.
A detecção do bloqueio da bomba revelou-se decisiva. Os primeiros testes em três estações identificaram que muitas chamadas de bloqueio eram, na verdade, obstáculos intermitentes que se eliminavam sozinhos - a sequência automática de reversão e nova tentativa do painel resolvia-os sem intervenção do operador. Apenas bloqueios persistentes dispararam um alarme. O monitoramento de vazamento de vedação detectou a entrada de umidade em duas bombas durante o comissionamento, permitindo a substituição preventiva dos rolamentos antes que as bombas fossem colocadas em serviço regular.
As saídas de alarme foram configuradas para interagir diretamente com as estações remotas de telemetria UHF existentes da autoridade. Combinado com os dados Modbus disponíveis para a equipe SCADA, a autoridade obteve uma notificação simples de falhas e análises detalhadas da estação.
Quarenta painéis pré-fabricados, configurados para estações de bombeamento duplo (1,5 kW a 15 kW), foram fabricados e testados durante quatro meses e instalados pela equipe elétrica da autoridade seguindo um procedimento de comissionamento padronizado. Os painéis incluíam soft starters em bombas de 7,5 kW e superiores, entradas de monitoramento de vazamento de vedação e temperatura dos rolamentos, lógica de detecção de bloqueio e compatibilidade de flutuação e nível ultrassônico. Uma implementação faseada permitiu a atualização de seis estações por mês, com toda a rede concluída em menos de oito meses.
● As chamadas de emergência da bomba foram reduzidas em aproximadamente 60% no primeiro ano, impulsionadas pela eliminação automática de pequenos bloqueios e pelo aviso antecipado do monitoramento de vazamentos na vedação, permitindo a manutenção planejada.
● A alternância de bombas equilibrou as horas de funcionamento entre as bombas em serviço e de reserva pela primeira vez na maioria das estações, ampliando os intervalos de manutenção do selo mecânico e dos rolamentos.
● A equipe SCADA obteve visibilidade em tempo real dos níveis dos reservatórios, do status das bombas e das horas de funcionamento em todas as 40 estações, substituindo a dependência anterior de inspeções físicas semanais.
● Os operadores relataram que o layout padronizado do painel em todas as estações simplificou drasticamente a localização de falhas, pois cada técnico sabia exatamente onde cada componente e terminal estava localizado.
● Desde então, a autoridade adotou a mesma especificação de painel para mais 15 estações em um programa de extensão de rede.
