Bomba solar trifásica 380 V de 0,75-2,2 kW e inversor de uso geral VFD

A bomba solar trifásica 380 V de 0,75-2,2 kW da fábrica Csivei e o inversor de uso geral VFD apresentam faixa de entrada CC de alta tensão. A entrada CC máxima é de 900 VCC, com uma faixa de tensão de circuito aberto recomendada de 550–750 VCC e uma faixa MPPT de 450–600 VCC. A faixa de tensão inicial ajustável é de 300–900 VCC. Esses valores fornecem a base para a seleção da sequência do painel mostrada na tabela de matriz recomendada.

A série abrange três classificações de motores: 0,75 kW, 1,5 kW e 2,2 kW. Suas correntes nominais de saída são 2,1 A, 3,8 A e 5,1 A respectivamente. Cada modelo foi projetado para uma alimentação trifásica de 380 V CA e também pode funcionar com um conjunto fotovoltaico configurado corretamente no modo de bomba solar. A escolha do modo de operação determina se o acionamento será utilizado para bombeamento solar ou como inversor de uso geral.

Para as opções de módulos listadas, o conjunto recomendado usa uma sequência de 18 módulos classificados em 250 W (37±1 V) ou uma sequência de 15 módulos classificados em 300 W (45±1 V). Uma tensão mais alta da cadeia fotovoltaica pode significar uma corrente CC mais baixa para um determinado nível de potência, o que pode ajudar a gerenciar a corrente do cabo e a queda de tensão em trechos mais longos. O projeto final da string deve usar os dados elétricos reais do módulo e manter a tensão máxima de circuito aberto do conjunto dentro do limite do inversor.

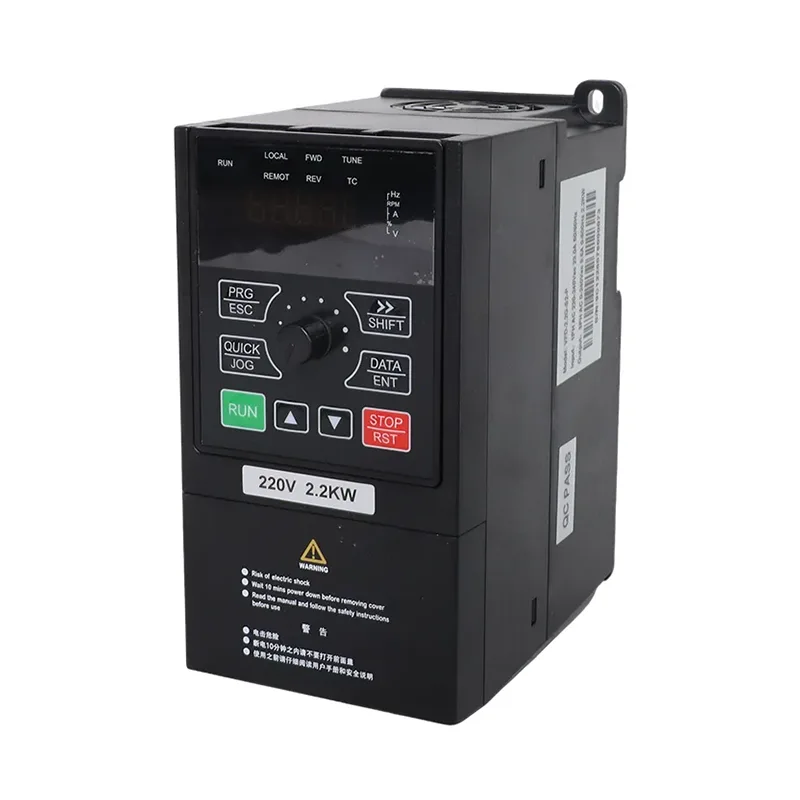

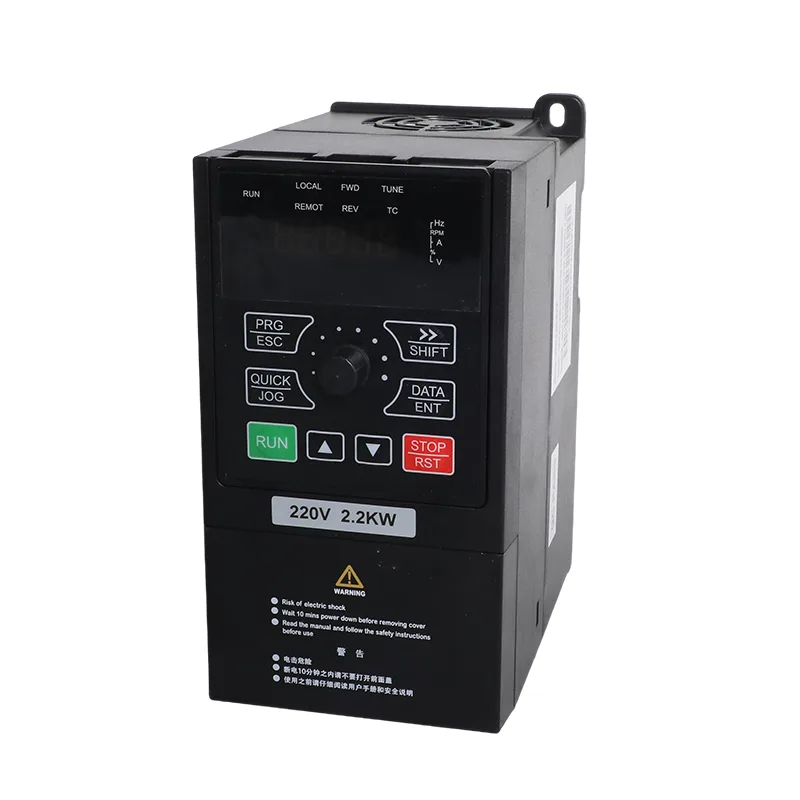

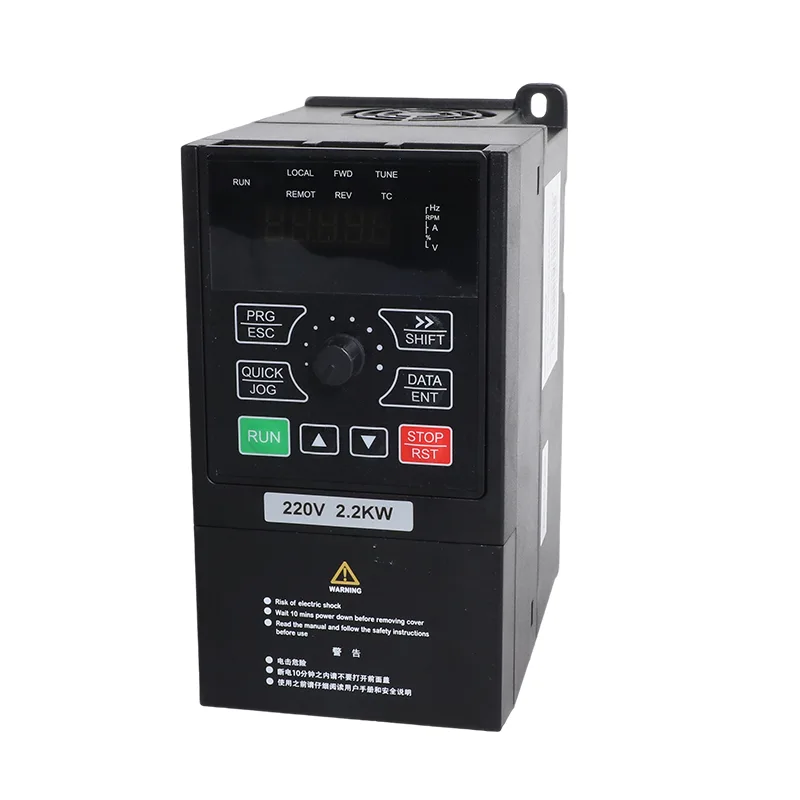

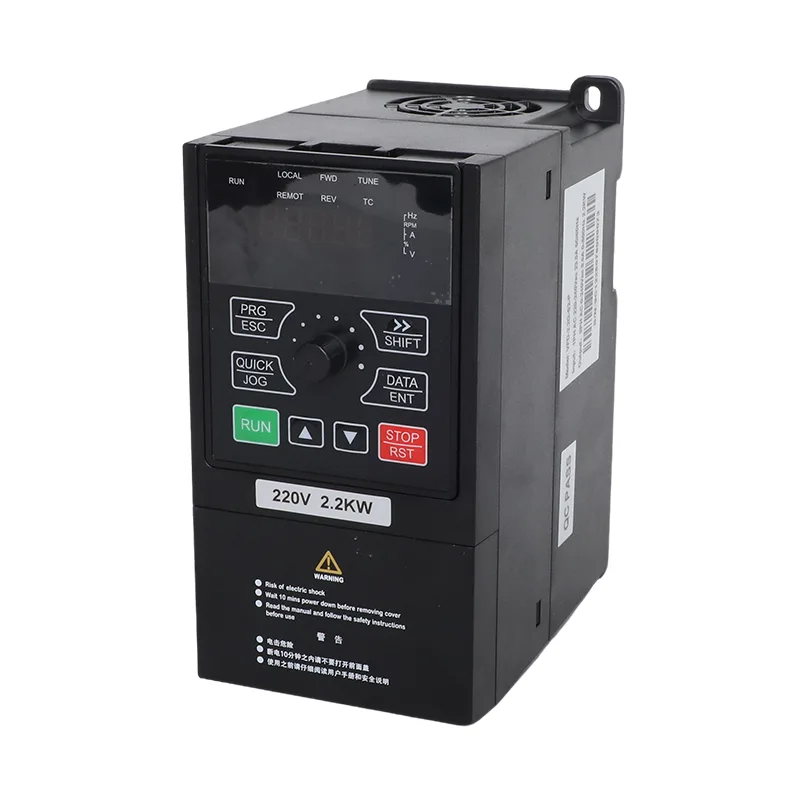

Os três modelos compartilham um chassi compacto medindo 171 × 86 × 138 mm e pesando aproximadamente 1 kg. Uma área de montagem de 67,3 × 157,5 mm ajuda a encaixar o inversor em gabinetes de controle ou gabinetes de equipamentos menores. Esta forma compacta é útil quando uma pequena bomba ou máquina necessita de controle de velocidade variável, mas o espaço de instalação é limitado.

Dois modos de operação em uma unidade

Modo Bomba Solar

Com P8-00 ajustado em 1, o acionamento funciona no modo bomba solar. O rastreamento MPPT ajusta a operação em resposta à energia fotovoltaica disponível, enquanto a lógica de luz fraca e as funções de proteção relacionadas à bomba ajudam a gerenciar as mudanças nas condições solares. A tensão da cadeia do conjunto, a classificação do motor e os requisitos da bomba devem ser verificados ao especificar o sistema.

Modo inversor de uso geral

Com P8-00 definido como 0, o mesmo hardware pode ser usado para motores trifásicos compatíveis sem painel solar. O controle SVC ou V/F suporta regulação de velocidade do motor, enquanto PID integrado e RS485 Modbus RTU estão disponíveis para aplicações adequadas de pressão, fluxo ou controle de processo. CSIVEI pode configurar o modo de operação solicitado antes do envio; uma mudança de modo posterior é feita através dos parâmetros relevantes e deve seguir o manual do produto.

Especificações

Tabela A. Classificações do modelo

Tabela B. Painel solar recomendado

Tabela C. Especificações gerais (iguais em toda a linha iMaster)

Aplicações Típicas

Esta faixa de potência destina-se a bombas trifásicas menores e equipamentos motorizados onde velocidade ajustável, operação solar ou ambos são úteis.

Para sistemas de bombeamento, a aceleração e desaceleração ajustáveis ​​podem ajudar a gerenciar a taxa de aumento e queda do fluxo. As configurações corretas da rampa dependem da bomba, da tubulação e das condições hidráulicas; eles devem ser selecionados durante o comissionamento, em vez de assumidos apenas com base na potência do motor.

Destaques técnicos

Entrada de 900 VCC para um array de string única

As configurações de array recomendadas usam 18 módulos de 250 W ou 15 módulos de 300 W em uma string. O inversor suporta até 900 VCC, com uma faixa Voc recomendada de 550–750 VCC e uma faixa MPPT de 450–600 VCC. Verifique a tensão real de circuito aberto do módulo sob as condições de temperatura do local antes de confirmar a string.

Bomba solar e modos de uso geral

Defina P8-00 para 1 para modo de bomba solar ou 0 para modo de uso geral. A mesma plataforma combina bombeamento solar baseado em MPPT com controle de motor SVC/V/F, PID integrado e Modbus RTU, permitindo atender aplicações adequadas de bombas ou máquinas leves.

Funções de proteção contra luz fraca e bomba

P8-10 a P8-14 configuram o comportamento de parada e reinicialização por luz fraca. A proteção contra subcarga e as entradas de nível de água também podem oferecer suporte à proteção da bomba quando corretamente conectadas e configuradas para a instalação.

Estrutura compacta com controle integrado

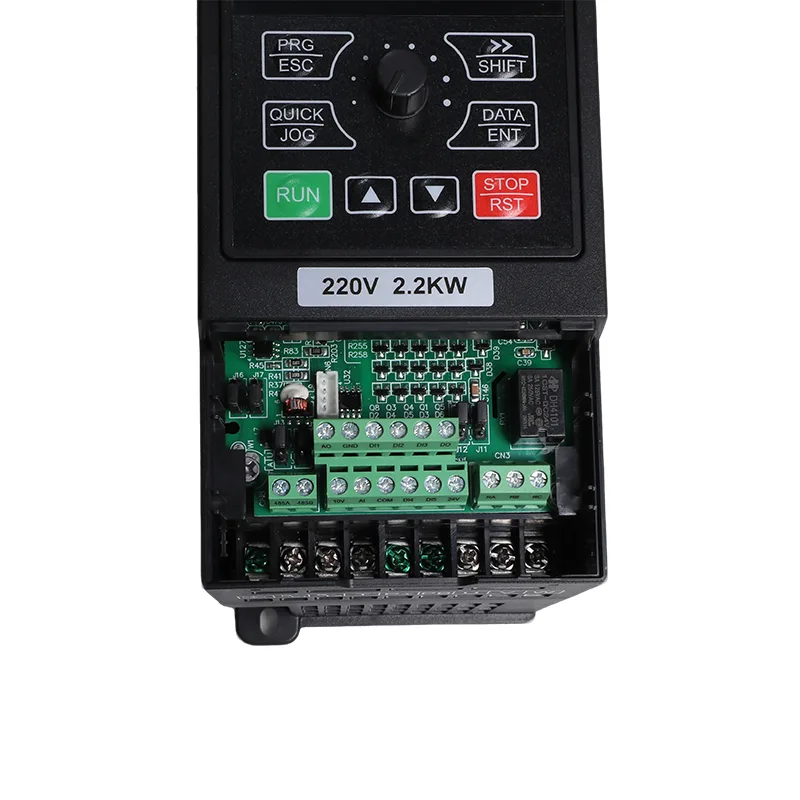

O chassi de 171 × 86 × 138 mm pesa aproximadamente 1 kg. PID integrado, cinco entradas digitais, E/S analógica e RS485 Modbus RTU fornecem controle local e opções de integração sem a necessidade de um controlador PID separado para aplicações de malha fechada suportadas.
