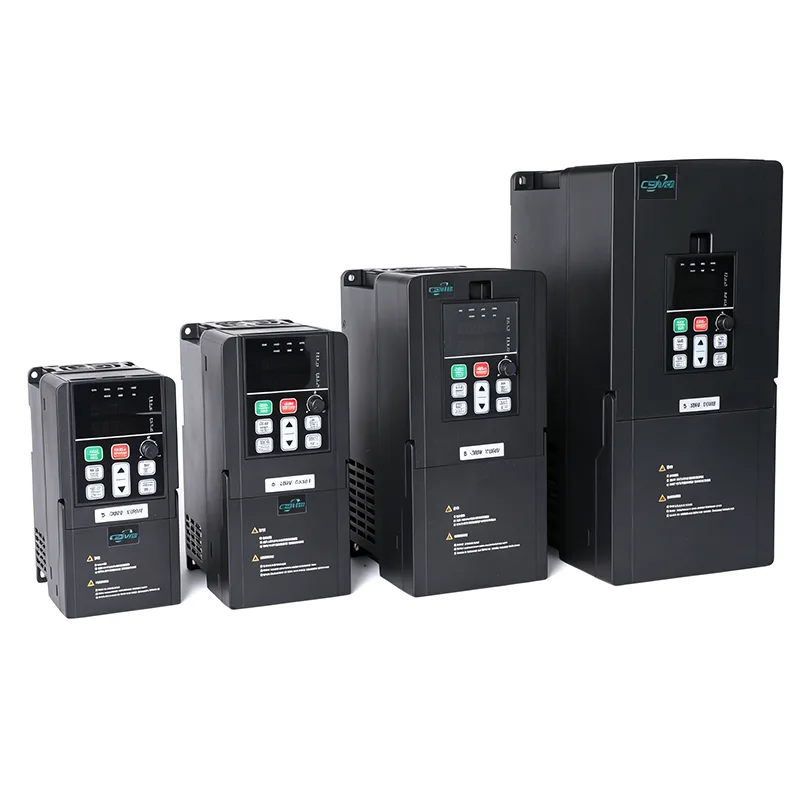

Bomba de acionamento de frequência VFD 15HP 11kw VFD

Os principais recursos incluem alta capacidade de sobrecarga, reator CC integrado para mitigação de harmônicas, múltiplas interfaces de comunicação e expansão de E/S configurável. O gabinete resistente com sistema de resfriamento reforçado garante operação confiável em ambientes industriais de alta temperatura.

Combinando recursos de economia de energia com recursos de proteção inteligentes, a bomba VFD de acionamento de frequência CSIVEI 15HP 11kw VFD maximiza o tempo de atividade do sistema e a eficiência operacional para aplicações de grande potência.

Parâmetros e especificações principais

Aplicações Típicas

A bomba de acionamento de frequência VFD CSIVEI 15HP 11kw VFD oferece desempenho robusto para equipamentos industriais pesados ​​que exigem operação contínua:

●  Bombas grandes – bombas principais de abastecimento de água, bombas de resfriamento industriais

●  Ventiladores industriais – ventilação de minas, ventiladores de fábricas de cimento, coletores de pó

●  Compressores – grandes compressores de ar, compressores de nitrogênio

●  Misturadores – betoneiras, reatores químicos, misturadores de celulose

●  Centrífugas – centrífugas de açúcar, centrífugas de óleo, decantadores

Com recursos reforçados de resfriamento e mitigação de harmônicas, garante operação confiável em ambientes agressivos.

Proteção Robusta e Confiabilidade

Construída para suportar ambientes industriais exigentes, a série CSIVEI VFD incorpora vários mecanismos de proteção para garantir operação contínua e vida útil prolongada.

Proteção abrangente do motor – A proteção integrada inclui proteção contra sobretensão, subtensão, sobrecorrente, sobretemperatura, perda de fase e curto-circuito. O inversor desarma ou limita automaticamente a saída para evitar danos ao inversor e ao motor conectado.

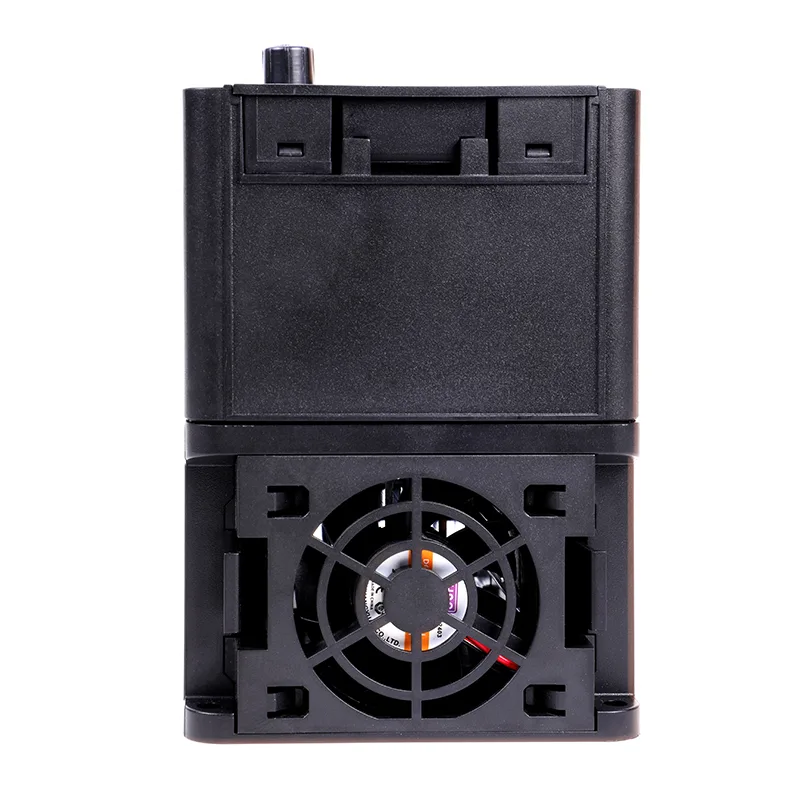

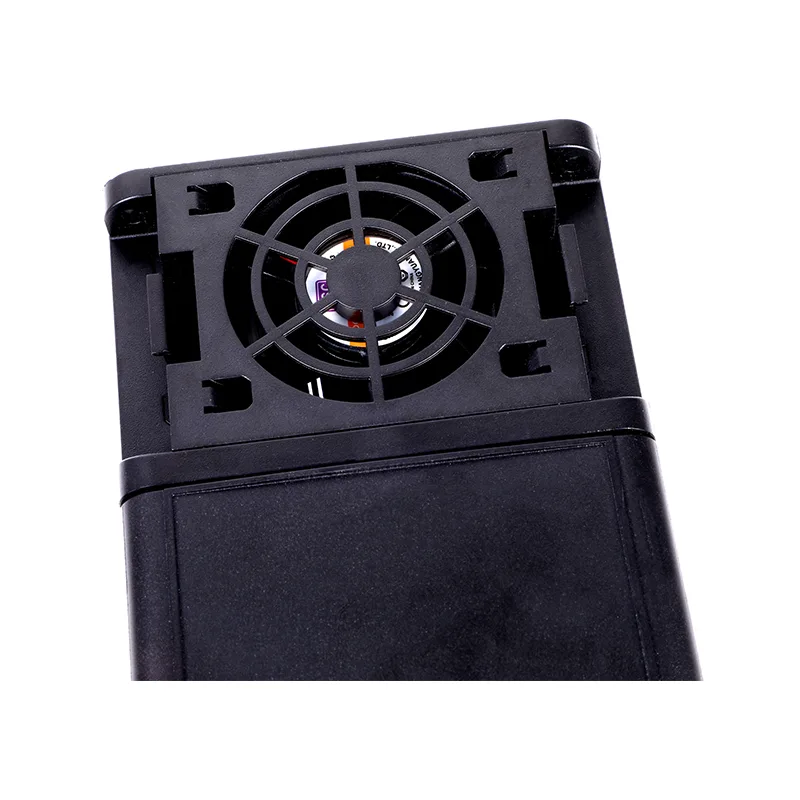

Gerenciamento térmico – O controle inteligente do ventilador ajusta o resfriamento com base na temperatura interna e nas condições de carga, minimizando o ruído e prolongando a vida útil do ventilador. Os modelos de alta potência apresentam designs de dissipador de calor reforçados para melhor dissipação térmica.

Proteção Ambiental – Gabinete padrão IP20 adequado para instalação em painel de controle. Gabinetes opcionais IP40/IP54/IP66 estão disponíveis para aplicações em ambientes empoeirados, úmidos ou lavados. O revestimento isolante em PCBs fornece proteção adicional contra umidade e contaminantes.

Filtro EMC integrado – Os modelos selecionados incluem um filtro de compatibilidade eletromagnética integrado, simplificando a conformidade com CE e outros padrões EMC e reduzindo os custos de instalação.

Perguntas frequentes

Qual é a diferença entre controle V/F e controle vetorial?

O controle V/F mantém uma relação tensão-frequência fixa. É adequado para ventiladores, bombas e aplicações gerais onde o controle preciso da velocidade não é crítico. O controle vetorial separa o fluxo e o torque para que você possa controlá-los de forma independente – o que proporciona maior torque de partida (até 150% a 0,5 Hz) e melhor precisão de velocidade. O vetor sem sensor não precisa de codificador; o vetor de malha fechada sim e aumenta a precisão da velocidade para 0,1%. A maioria das unidades CSIVEI oferece suporte a ambos, então você pode escolher o que melhor se adapta à sua aplicação.

Como escolho o VFD certo para o meu motor?

Algumas coisas a considerar:

●  Potência do motor: o VFD deve corresponder ou ser um pouco maior que a classificação do motor.

●  Tensão de entrada: 230 V monofásico ou 400 V trifásico, verifique se corresponde à sua fonte.

●  Tipo de carga: cargas de torque constante, como transportadores ou extrusoras, geralmente precisam do VFD dimensionado para 100–120% da potência do motor. Cargas de torque variável, como ventiladores e bombas, muitas vezes podem usar um VFD compatível com a potência do motor, além de obter economia de energia.

●  Ambiente: para locais empoeirados, úmidos ou externos, opte por uma classificação IP mais alta (IP40, IP54, IP66) ou coloque a unidade em um gabinete protegido.

●  Comunicação — se você precisar se comunicar com um PLC ou SCADA, verifique se o drive suporta seu protocolo (Modbus RTU é padrão; Profibus, Ethernet/IP, etc. são opcionais).

●  O CSIVEI também possui uma ferramenta de dimensionamento e suporte técnico caso você queira uma segunda opinião.

Posso usar um VFD de entrada monofásico com um motor trifásico?

Sim. Os inversores monofásicos de 230 V do CSIVEI levam energia trifásica de entrada e saída monofásica para o motor. É uma configuração comum quando apenas a alimentação monofásica está disponível, mas você deseja a eficiência e a confiabilidade de um motor trifásico. Apenas certifique-se de que a tensão do motor corresponda à saída do inversor – 230 V trifásico.

Preciso de um resistor de frenagem externo?

Depende. Se você precisar de desaceleração rápida ou se a carga tiver alta inércia – como centrífugas, guindastes, guinchos ou bobinadeiras – então sim, você precisará de uma. Nos inversores que possuem uma unidade de frenagem interna, o resistor controla a energia regenerativa para evitar falhas de sobretensão e reduzir os tempos de parada. Para ventiladores e bombas com desaceleração mais lenta, geralmente você pode ignorá-lo.

Quais protocolos de comunicação são suportados?

Todos os drives CSIVEI vêm com Modbus RTU sobre RS485 como padrão. Módulos opcionais estão disponíveis para Profibus DP, Profinet, Ethernet/IP, CANopen e DeviceNet. Eles permitem a integração com os principais sistemas PLC e SCADA para monitoramento remoto, alterações de parâmetros e controle centralizado.

Como configuro a unidade pela primeira vez?

As unidades CSIVEI possuem um Assistente de início rápido que orienta você no essencial em poucos minutos:

Insira os dados da placa de identificação do motor (potência, tensão, corrente, frequência, RPM), escolha uma macro de aplicação (Ventilador/Bomba, Transportador, Torque Constante), defina os tempos de aceleração e desaceleração, escolha a fonte de frequência (teclado, entrada analógica, comunicação) e execute o autoajuste para otimizar o controle do motor. O manual contém todos os detalhes e o teclado é removível para que você possa operá-lo remotamente, se necessário.

Quais proteções estão integradas na unidade?

Os drives CSIVEI incluem um conjunto sólido de proteções: sobretensão, subtensão, sobrecorrente, curto-circuito, sobretemperatura (dissipador de calor), perda de fase na entrada ou saída e sobrecarga do motor (sobrecarga térmica eletrônica, I²t). Isso ajuda a manter tudo funcionando de maneira confiável e prolonga a vida útil do equipamento.

Posso operar vários motores a partir de um VFD?

Sim, você pode operar vários motores em paralelo a partir de um único inversor, desde que: o consumo total de corrente permaneça dentro da classificação de saída do inversor, cada motor tenha sua própria proteção contra sobrecarga térmica e você esteja usando o controle V/F (o controle vetorial não é recomendado para configurações com vários motores). Isso é comum em conjuntos de ventiladores, seções de transporte ou estações de bombeamento onde os motores funcionam juntos na mesma velocidade.

Como faço para solucionar falhas comuns?

O inversor mostra códigos de falha no teclado para diagnóstico rápido:

●  OC (sobrecorrente) – verifique se há curtos-circuitos, problemas no enrolamento do motor ou tempo de aceleração muito curto

●  OV (sobretensão) – verifique o resistor de frenagem (se usado) ou o tempo de desaceleração é muito curto

●  UV (subtensão) – verifique a alimentação de entrada e a fiação

●  OH (temperatura excessiva) – verifique a ventoinha de resfriamento, a temperatura ambiente e o espaço de montagem

●  OL (sobrecarga) – verifique a carga do motor, aumente o tempo de aceleração ou considere aumentar o tamanho do inversor

O manual possui uma tabela completa de códigos de falha com etapas detalhadas. Se algo ainda estiver errado, o suporte técnico CSIVEI pode ajudar.

Como o VFD economiza energia?

Para cargas de torque variável, como ventiladores e bombas, a potência segue as leis de afinidade – é proporcional ao cubo da velocidade. Diminuir a velocidade em 20% reduz o uso de energia em cerca de 50%. O recurso Automatic Energy Optimization (AEO) reduz a tensão para corresponder à carga real para economia extra. O Modo Sleep também desliga o motor durante períodos de baixa demanda, eliminando o consumo de energia ocioso.

Qual é a vida útil típica de um VFD e como faço para mantê-la?

Com instalação e condições adequadas, um VFD pode durar de 10 a 15 anos. Manutenção essencial: mantenha o gabinete limpo – o acúmulo de poeira prejudica a eficiência do resfriamento; verifique os ventiladores de resfriamento (normalmente duram de 3 a 7 anos; substitua se houver ruído ou falha); inspecione os capacitores do barramento CC – eles envelhecem com o tempo e a temperatura – se o inversor tiver sido armazenado por mais de dois anos, reformate as tampas antes de ligar; monitorar a temperatura ambiente; faça backup de parâmetros no teclado ou armazenamento externo ocasionalmente. Uma inspeção rápida a cada 6–12 meses ajuda a evitar surpresas.

Posso usar o VFD ao ar livre ou em ambientes lavados?

Os inversores IP20 padrão precisam estar em um painel limpo e seco. Para ambientes externos ou agressivos, o CSIVEI oferece classificações IP mais altas:

●  IP40 – ideal para locais empoeirados, como fábricas têxteis ou marcenaria

●  IP54/IP55 – à prova de poeira e respingos; funciona para recintos exteriores e áreas de lavagem

●  IP66 – totalmente à prova de poeira e suporta jatos de água potentes; adequado para processamento de alimentos, lavagem de carros ou uso externo sem gabinetes extras

●  Se houver presença de gases corrosivos, recomenda-se o revestimento isolante na PCB.

O VFD vem com garantia e suporte técnico?

Sim. As unidades CSIVEI vêm com garantia padrão de 18 meses a partir da data de fabricação (ou 12 meses a partir da instalação, o que ocorrer depois). Opções de garantia estendida estão disponíveis para aplicações críticas. O suporte técnico global está disponível por e-mail, telefone e recursos on-line – manuais do usuário, guias de aplicativos e software de configuração estão incluídos.

Caso de cliente: Ventilador Industrial

Uma fábrica de móveis exigia controle preciso do fluxo de ar para seu sistema de coleta de pó. O funcionamento contínuo dos ventiladores em velocidade máxima era ineficiente e criava ruído excessivo.

Solução: Um VFD CSIVEI de 18-30kW foi instalado no exaustor principal, com um sensor de pressão monitorando a pressão do duto para regular a velocidade do ventilador.

Resultados:

●  A velocidade do ventilador se ajusta automaticamente para atender à demanda de coleta de poeira

●  Economia de energia de 45% durante operação com carga parcial

●  Nível de ruído reduzido em 12 dB, melhorando as condições de trabalho

●  Desgaste mecânico reduzido nos rolamentos e correias do ventilador

●  O sistema agora atende às metas de conformidade ambiental e de eficiência operacional.
