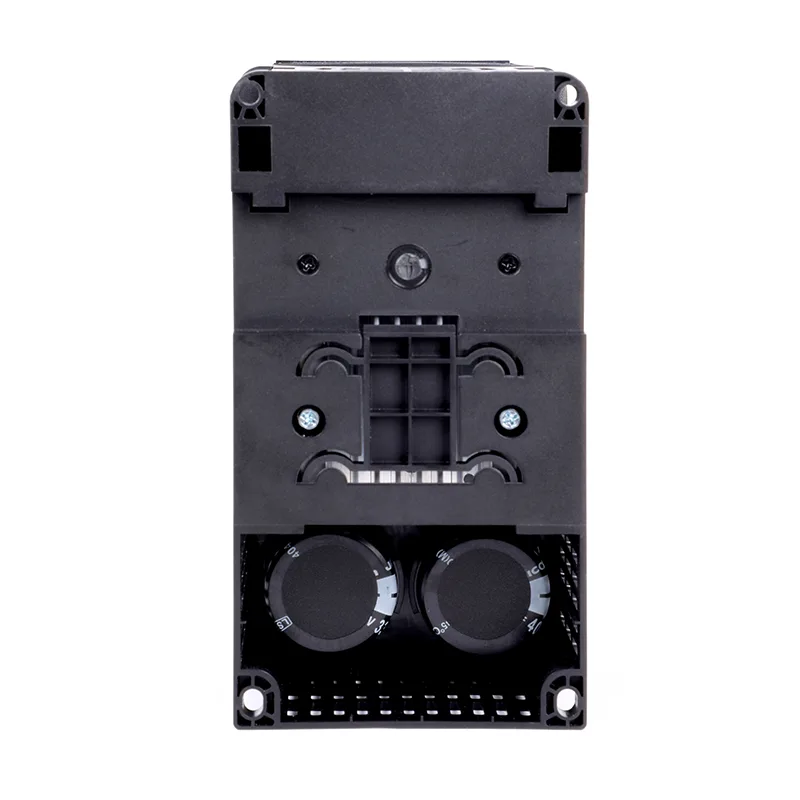

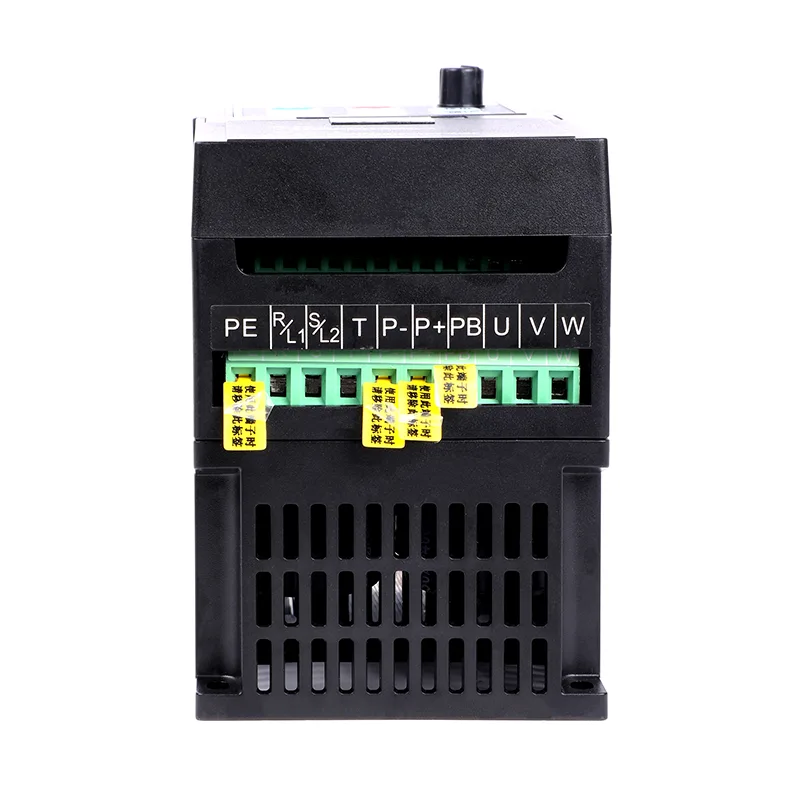

40HP 30kw trifásico 380V VFD AC Drive

Apresentando controle vetorial avançado com alto torque de partida, filtro EMI integrado, sistema de resfriamento redundante e amplas opções de comunicação, incluindo Ethernet/IP e Profinet. O gabinete robusto IP20/IP21 com barramentos reforçados garante operação estável nos ambientes industriais mais exigentes.

Com gerenciamento inteligente de energia e recursos de diagnóstico abrangentes, o inversor CA VFD CSIVEI 40HP 30kw trifásico 380V fornece a potência e a precisão necessárias para processos industriais críticos.

Parâmetros e especificações principais

Aplicações Típicas

O inversor CA VFD CSIVEI 40HP 30kw trifásico 380V foi construído para aplicações industriais e de infraestrutura de alta potência:

●  Bombas de alta pressão – usinas de dessalinização, bombas de tubulações, sistemas hidráulicos

●  Grandes compressores – estações de ar industriais, compressores de gás

●  Transportadores de mineração – transportadores de correia de longa distância, sistemas de manuseio de minério

●  Resfriadores centrífugos – grandes sistemas HVAC, resfriamento urbano

●  Enroladores e desenroladores – fábricas de papel, bobinagem têxtil, trefilagem

Seus algoritmos de economia de energia e recursos de manutenção preditiva reduzem o custo total de propriedade.

Eficiência energética e economia de custos

A série CSIVEI VFD ajuda as instalações industriais a reduzir o consumo de energia e os custos operacionais através de controle inteligente do motor e recursos de otimização de energia.

Otimização Automática de Energia (AEO)– O inversor monitora continuamente a carga do motor e ajusta automaticamente a tensão e a corrente para corresponder à demanda real. Esse recurso pode reduzir o consumo de energia em 20-50% em aplicações de torque variável, como ventiladores e bombas.

Modo de suspensão– Quando a demanda do sistema cai abaixo de um limite predefinido, o inversor para automaticamente o motor para eliminar o consumo de energia ociosa. Assim que a demanda retornar, a unidade será reiniciada perfeitamente.

Controlador PID– O controle PID integrado permite a regulação precisa de pressão, vazão ou temperatura sem controladores externos, garantindo que o sistema opere em pontos de eficiência ideal.

Monitoramento de Energia– A exibição em tempo real da corrente, tensão, potência e consumo de energia do motor permite que os operadores rastreiem o uso de energia e identifiquem oportunidades de otimização.

Perguntas frequentes

Qual é a diferença entre controle V/F e controle vetorial?

O controle V/F mantém uma relação tensão-frequência fixa. É adequado para ventiladores, bombas e aplicações gerais onde o controle preciso da velocidade não é crítico. O controle vetorial separa o fluxo e o torque para que você possa controlá-los de forma independente – o que proporciona maior torque de partida (até 150% a 0,5 Hz) e melhor precisão de velocidade. O vetor sem sensor não precisa de codificador; o vetor de malha fechada sim e aumenta a precisão da velocidade para 0,1%. A maioria das unidades CSIVEI oferece suporte a ambos, então você pode escolher o que melhor se adapta à sua aplicação.

Preciso de um resistor de frenagem externo?

Depende. Se você precisar de desaceleração rápida ou se a carga tiver alta inércia – como centrífugas, guindastes, guinchos ou bobinadeiras – então sim, você precisará de uma. Nos inversores que possuem uma unidade de frenagem interna, o resistor controla a energia regenerativa para evitar falhas de sobretensão e reduzir os tempos de parada. Para ventiladores e bombas com desaceleração mais lenta, geralmente você pode ignorá-lo.

Quais protocolos de comunicação são suportados?

Todos os drives CSIVEI vêm com Modbus RTU sobre RS485 como padrão. Módulos opcionais estão disponíveis para Profibus DP, Profinet, Ethernet/IP, CANopen e DeviceNet. Eles permitem a integração com os principais sistemas PLC e SCADA para monitoramento remoto, alterações de parâmetros e controle centralizado.

Como configuro a unidade pela primeira vez?

Temos um assistente de início rápido que orienta você no essencial em alguns minutos:

Insira os dados da placa de identificação do motor (potência, tensão, corrente, frequência, RPM), escolha uma macro de aplicação (Ventilador/Bomba, Transportador, Torque Constante), defina os tempos de aceleração e desaceleração, escolha a fonte de frequência (teclado, entrada analógica, comunicação) e execute o autoajuste para otimizar o controle do motor. O manual contém todos os detalhes e o teclado é removível para que você possa operá-lo remotamente, se necessário.

Quais proteções estão integradas na unidade?

Os drives CSIVEI incluem um conjunto sólido de proteções: sobretensão, subtensão, sobrecorrente, curto-circuito, sobretemperatura (dissipador de calor), perda de fase na entrada ou saída e sobrecarga do motor (sobrecarga térmica eletrônica, I²t). Isso ajuda a manter tudo funcionando de maneira confiável e prolonga a vida útil do equipamento.

Posso operar vários motores a partir de um VFD?

Sim, você pode operar vários motores em paralelo a partir de um único inversor, desde que: o consumo total de corrente permaneça dentro da classificação de saída do inversor, cada motor tenha sua própria proteção contra sobrecarga térmica e você esteja usando o controle V/F (o controle vetorial não é recomendado para configurações com vários motores). Isso é comum em conjuntos de ventiladores, seções de transporte ou estações de bombeamento onde os motores funcionam juntos na mesma velocidade.

Como faço para solucionar falhas comuns?

O inversor mostra códigos de falha no teclado para diagnóstico rápido:

●  OC (sobrecorrente) – verifique se há curtos-circuitos, problemas no enrolamento do motor ou tempo de aceleração muito curto

●  OV (sobretensão) – verifique o resistor de frenagem (se usado) ou o tempo de desaceleração é muito curto

●  UV (subtensão) – verifique a alimentação de entrada e a fiação

●  OH (temperatura excessiva) – verifique a ventoinha de resfriamento, a temperatura ambiente e o espaço de montagem

●  OL (sobrecarga) – verifique a carga do motor, aumente o tempo de aceleração ou considere aumentar o tamanho do inversor

O manual possui uma tabela completa de códigos de falha com etapas detalhadas. Se algo ainda estiver errado, o suporte técnico CSIVEI pode ajudar.

O VFD vem com garantia e suporte técnico?

Sim. As unidades CSIVEI vêm com garantia padrão de 18 meses a partir da data de fabricação (ou 12 meses a partir da instalação, o que ocorrer depois). Opções de garantia estendida estão disponíveis para aplicações críticas. O suporte técnico global está disponível por e-mail, telefone e recursos on-line – manuais do usuário, guias de aplicativos e software de configuração estão incluídos.
