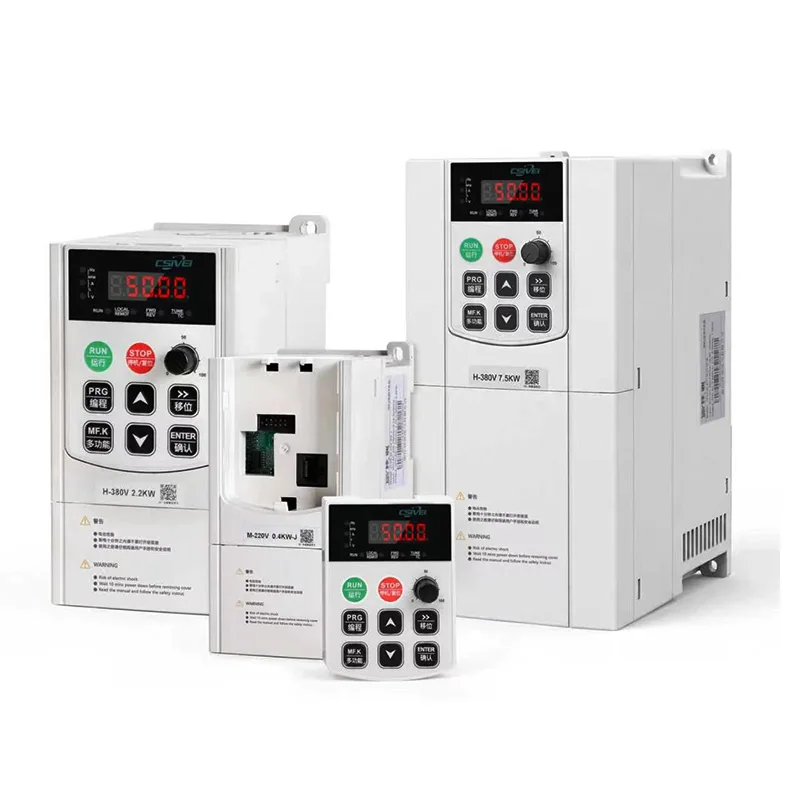

O inversor de bomba solar trifásico CSIVEI 18,5KW é uma solução de alta potência para projetos de água solar em grande escala. Ele suporta os modos fora da rede e híbrido da rede, alternando automaticamente entre energia solar, bateria e rede. MPPT avançado com eficiência de 99%, ampla faixa de tensão de entrada (500-1000V DC). O inversor possui PLC integrado, múltiplas portas de comunicação (RS485, Ethernet, CAN) e uma opção de tela sensível ao toque de 7 polegadas. A proteção inclui detecção de falha de arco, monitoramento de falha de aterramento e proteção contra funcionamento a seco da bomba. Gabinete robusto IP54 (opcional IP65) para instalação externa. Ideal para recuperação de desertos, bombeamento de reservatórios e tratamento de água industrial. CSIVEI oferece soluções completas de bombeamento solar.
| MODELO | |
| Tensão de entrada | CA,1PH,220V(-15%)~240V(+10%) |
| CA,3PH,380V(-15%)~440V(+10%) | |
| Frequência nominal | 50/60Hz |
| Faixa de frequência | ±5%（47,5~63Hz） |
| Tensão de saída | Tensão de saída 0 |
| Frequência de saída | 0,1 ~ 500Hz |
| Frequência mais alta | Controle vetorial: 0 ~ 500 Hz |
| Controle V/F: 0 ~ 500 Hz | |
| Frequência da operadora | 0,8 KHz ~ 8 KHz |
| A frequência portadora pode ser ajustada automaticamente de acordo com as características da carga | |
| Resolução de frequência de entrada | Configuração digital: 0,01 Hz |
| Configuração de simulação:Frequência máxima x 0,025% | |
| Método de controle | Controle vetorial de malha aberta SVC |
| Controle de velocidade em malha aberta V/F | |
| Torque inicial | 0,5Hz/150%(SVC) |
| Faixa de velocidade | 1:100(SVC) |
| Precisão de estabilidade de velocidade | ±0,5%(CVL) |
| Capacidade de sobrecarga | 150% Corrente nominal: 60s, 170% Corrente nominal: 12s, 190% Corrente nominal: 1,5s |
| Aumento de Torque | Aumento de torque automático ； Aumento de torque manual: 0,1% ~ 30,0% |
| Curva V/F | Três métodos: 1.Linear; 2. Multifocal; 3. Curva V / F do tipo potência |
| Separação V/F | 2 métodos: Totalmente separados; Geminada |
| Curva de aceleração e desaceleração | Métodos de aceleração e desaceleração linear ou curva S. Dois tipos de tempos de aceleração e desaceleração, com intervalo de tempo de 0,0~6500,0s |
| Frenagem CC | Frequência de frenagem DC: 0,00 Hz ~ Frequência máxima |
| Tempo de frenagem:0,0s~36,0s | |
| Valor atual de operação do freio: 0,0% ~ 100,0% | |
| Controle de corrida | Faixa de frequência de jog: 0,00 Hz até a frequência máxima. Tempo de aceleração e desaceleração do jog: 0,0s a 6500,0s |
| PID integrado | Ele pode alcançar convenientemente um sistema de controle de circuito fechado de controle de processo |
| AVR | Quando a tensão da rede muda, ela pode manter automaticamente uma tensão de saída constante. |
| Limitação e controle de torque | Os recursos da “escavadeira” limitam automaticamente o torque durante a operação para evitar disparos frequentes por sobrecorrente |
Projetado para abastecimento de água em comunidades rurais, este VFD aciona bombas que transportam água de poços, rios ou reservatórios para tanques de armazenamento elevados ou redes de distribuição direta. O sistema funciona automaticamente: quando a energia solar é suficiente, a bomba enche o tanque; quando o tanque está cheio, o inversor entra no modo sleep, preservando a vida mecânica. Ideal para quiosques de água de aldeias, sistemas de água escolar e abastecimento de clínicas de saúde. O PID integrado garante pressão constante em tanques elevados, enquanto o algoritmo MPPT extrai a potência máxima dos painéis solares mesmo em dias nublados. Esta solução fornece água limpa e de baixo custo para consumo e saneamento, sem dependência de gasóleo ou da rede.
Proteger a bomba contra danos é fundamental em sistemas solares de água. O inversor de bomba solar trifásico CSIVEI 18,5KW inclui um conjunto abrangente de proteções específicas da bomba:
● Proteção contra funcionamento a seco – monitora corrente, potência ou sensor de fluxo opcional; interrompe a bomba quando a fonte de água se esgota e tenta novamente automaticamente após um intervalo configurável.
● Detecção de rompimento de tubulação/fluxo baixo – detecta queda repentina de corrente indicando ruptura ou vazamento de tubulação e desliga para evitar inundações.
● Proteção contra sobrecorrente e sobrecarga – evita o superaquecimento da bomba devido a areia, incrustações ou falha no rolamento.
● Desligamento por subtensão e sobretensão – protege o inversor e o motor contra entrada solar instável.
● Irrigação anti-reversa – quando a bomba para, uma válvula de retenção pode ser controlada para evitar o refluxo da água que gira o motor para trás.
Essas proteções prolongam a vida útil da bomba, reduzem as visitas de manutenção e fornecem fornecimento confiável de água em instalações solares remotas.
Q1: Qual tamanho de cabo eu preciso entre os painéis solares e o inversor?
R: O tamanho do cabo depende da corrente CC e da distância. Para um inversor de bomba solar trifásico de 18,5 kW, normalmente é usado um cabo de cobre de 4-10 mm² para distâncias curtas. Use nossa ferramenta de dimensionamento de cabos ou consulte um técnico. Sempre use cabos com isolamento duplo e resistentes a UV para passagens externas.
P2: Posso instalar a unidade ao ar livre?
R: O gabinete padrão IP20 requer instalação interna ou um gabinete à prova de intempéries. Para montagem externa sem gabinete extra, solicite o gabinete IP54/IP65 opcional. Todas as versões possuem PCBs com revestimento isolante para resistir à umidade.
P3: Preciso de um disjuntor CC entre os painéis e o inversor?
R: Sim, um disjuntor com classificação CC ou seccionadora com fusível é obrigatório para segurança e conformidade com o código. A CSIVEI recomenda um disjuntor CC de 2 pólos dimensionado para 1,25x a corrente CC máxima.
P4: Como conecto o sensor de proteção contra funcionamento a seco?
R: O inversor possui terminais de entrada digital dedicados para um interruptor de fluxo, interruptor de pressão ou eletrodo de nível de água. Conecte os contatos NA/NC do sensor; em seguida, defina o parâmetro correspondente para “proteção contra funcionamento a seco”. O inversor irá parar e exibir uma falha quando o sensor for acionado.
Q5: Quais são os requisitos de aterramento desta unidade?
R: O aterramento adequado é fundamental. Conecte o terminal PE do inversor a um aterramento dedicado usando um condutor de cobre. Aterre também as estruturas do painel solar e o motor da bomba. A falha no aterramento pode causar choque elétrico ou mau funcionamento da unidade.
Uma aldeia de 300 famílias na África Oriental tinha poços com bombas manuais não fiáveis. Uma bomba solar CSIVEI VFD foi instalada com um inversor de bomba solar trifásico de 18,5KW, elevando água de um furo para um tanque elevado de 50.000L.
Água limpa disponível diariamente durante 4 horas, atendendo todas as famílias.
Não é necessário diesel ou eletricidade da rede – custo operacional zero.
Manutenção reduzida à limpeza anual do painel.
Mulheres e crianças já não andam longas distâncias em busca de água.
O sistema funcionou sem falhas durante 3 anos, transformando a saúde comunitária e a actividade económica.
