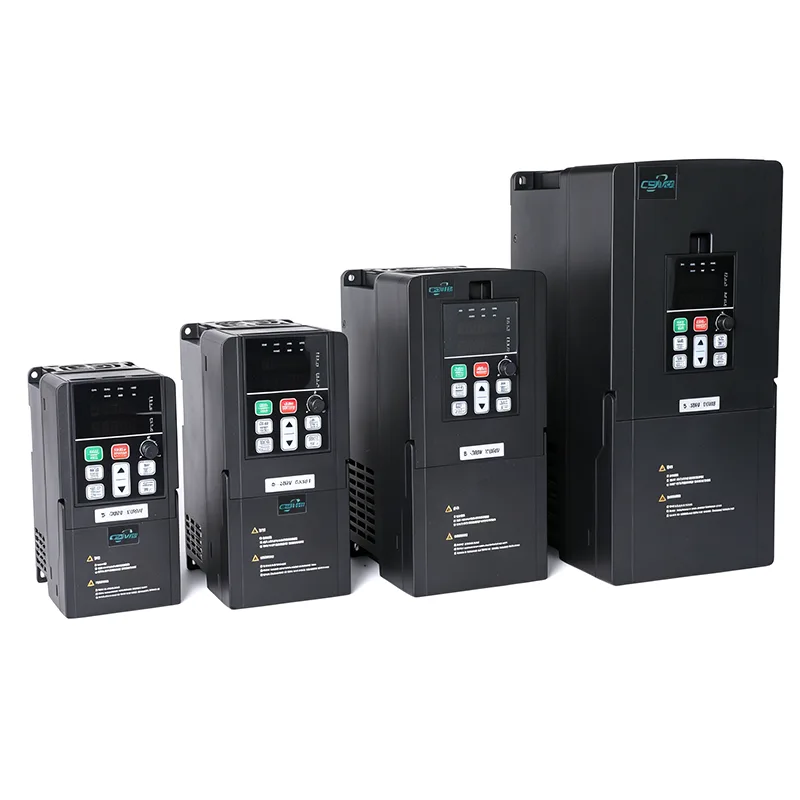

30HP 22kw VFD trifásico de acionamento de velocidade variável

O inversor de velocidade variável trifásico CSIVEI 30HP 22kw VFD é um inversor básico versátil para controle de motor trifásico. Projetado para pequenos equipamentos industriais, máquinas de oficina e tarefas leves de automação, ele oferece desempenho confiável em um espaço compacto. Apresentando modos de controle vetorial V/F e sem sensor, controlador PID integrado e suporte para teclado externo ou operação remota. O gabinete IP20 com capacidade de montagem lado a lado permite uma instalação eficiente no painel. Com fácil configuração de parâmetros e construção robusta, o VFD trifásico CSIVEI 115-132kw 380V fornece uma base sólida para aplicações básicas de controle de velocidade do motor.

Parâmetros e especificações principais

Aplicações Típicas

O inversor de velocidade variável trifásico VFD CSIVEI 30HP 22kw foi projetado para aplicações industriais ultrapesadas que exigem extrema confiabilidade:

●  Mineração e minerais – moinhos, britadores, bombas de polpa

●  Água e águas residuais – grandes estações elevatórias, sopradores de aeração, bombas de efluentes

●  Petróleo e gás – bombas de oleodutos, transferência de petróleo bruto, compressão de gás

●  Marítimo – propulsores de propulsão, propulsores de proa, máquinas de convés

●  Ventiladores grandes – ventilação de túnel, ventiladores de túnel de vento, sopradores de alto-forno

Sua construção robusta e opções de front-end ativas garantem conformidade com códigos de rede e padrões harmônicos.

Operação amigável e configuração fácil

A série CSIVEI VFD prioriza a facilidade de uso, reduzindo o tempo de instalação e simplificando a operação diária para engenheiros e pessoal de manutenção.

Teclado intuitivo – O teclado LED/LCD fornece exibição clara de parâmetros e navegação rápida. Os grupos de parâmetros são organizados de forma lógica e o suporte multilíngue garante acessibilidade para usuários globais.

Assistente de início rápido – A configuração passo a passo orienta os usuários na configuração básica dos parâmetros em minutos. Macros de aplicação pré-configuradas (Ventilador/Bomba, Transportador, Torque Constante) permitem configuração com um toque para aplicações comuns.

Função de cópia de parâmetros – Carregue parâmetros de um inversor para o teclado e faça download para vários inversores, reduzindo significativamente o tempo de configuração para sistemas com vários inversores e garantindo configuração consistente.

Teclado removível – O teclado pode ser montado remotamente usando um cabo de extensão, permitindo operação conveniente a partir de portas do painel de controle ou locais remotos.

Design compacto – O tamanho compacto permite a montagem lado a lado, maximizando a densidade do painel e reduzindo os requisitos de tamanho do gabinete.

Perguntas frequentes

Como escolho o inversor de velocidade variável trifásico VFD de 30 HP e 22 kW certo para o meu motor?

Algumas coisas a considerar:

Potência do motor – o VFD deve corresponder ou ser ligeiramente maior que a classificação do motor.

Tensão de entrada – 230 V monofásico ou 400 V trifásico, certifique-se de que corresponde à sua alimentação.

Tipo de carga – cargas de torque constante, como transportadores ou extrusoras, geralmente precisam do VFD dimensionado para 100–120% da potência do motor. Cargas de torque variável, como ventiladores e bombas, muitas vezes podem usar um VFD compatível com a potência do motor, além de obter economia de energia.

Ambiente — para locais empoeirados, úmidos ou externos, opte por uma classificação IP mais alta (IP40, IP54, IP66) ou coloque a unidade em um gabinete protegido.

Comunicação – se você precisar se comunicar com um CLP ou SCADA, verifique se o drive suporta seu protocolo (Modbus RTU é padrão; Profibus, Ethernet/IP, etc. são opcionais).

O CSIVEI também possui uma ferramenta de dimensionamento e suporte técnico caso você queira uma segunda opinião.

Como faço para solucionar falhas comuns?

O inversor mostra códigos de falha no teclado para diagnóstico rápido:

●  OC (sobrecorrente) – verifique se há curtos-circuitos, problemas no enrolamento do motor ou tempo de aceleração muito curto

●  OV (sobretensão) – verifique o resistor de frenagem (se usado) ou o tempo de desaceleração é muito curto

●  UV (subtensão) – verifique a alimentação de entrada e a fiação

●  OH (temperatura excessiva) – verifique a ventoinha de resfriamento, a temperatura ambiente e o espaço de montagem

●  OL (sobrecarga) – verifique a carga do motor, aumente o tempo de aceleração ou considere aumentar o tamanho do inversor

●  O manual contém uma tabela completa de códigos de falha com etapas detalhadas. Se algo ainda estiver errado, o suporte técnico CSIVEI pode ajudar.

Qual é a vida útil típica de um VFD e como faço para mantê-la?

Com instalação e condições adequadas, um VFD pode durar de 10 a 15 anos. Manutenção essencial: mantenha o gabinete limpo – o acúmulo de poeira prejudica a eficiência do resfriamento; verifique os ventiladores de resfriamento (normalmente duram de 3 a 7 anos; substitua se houver ruído ou falha); inspecione os capacitores do barramento CC – eles envelhecem com o tempo e a temperatura – se o inversor tiver sido armazenado por mais de dois anos, reformate as tampas antes de ligar; monitorar a temperatura ambiente; faça backup de parâmetros no teclado ou armazenamento externo ocasionalmente. Uma inspeção rápida a cada 6–12 meses ajuda a evitar surpresas.

Como configuro a unidade pela primeira vez?

As unidades CSIVEI possuem um Assistente de início rápido que orienta você no essencial em poucos minutos:

Insira os dados da placa de identificação do motor (potência, tensão, corrente, frequência, RPM), escolha uma macro de aplicação (Ventilador/Bomba, Transportador, Torque Constante), defina os tempos de aceleração e desaceleração, escolha a fonte de frequência (teclado, entrada analógica, comunicação) e execute o autoajuste para otimizar o controle do motor. O manual contém todos os detalhes e o teclado é removível para que você possa operá-lo remotamente, se necessário.

Posso usar um VFD de entrada monofásico com um motor trifásico?

Sim. Os inversores monofásicos de 230 V do CSIVEI levam energia trifásica de entrada e saída monofásica para o motor. É uma configuração comum quando apenas a alimentação monofásica está disponível, mas você deseja a eficiência e a confiabilidade de um motor trifásico. Apenas certifique-se de que a tensão do motor corresponda à saída do inversor – 230 V trifásico.

Caso de cliente: Bombeamento de irrigação agrícola

Uma grande cooperativa agrícola operava múltiplas bombas de irrigação para servir diferentes zonas de cultivo. Os ajustes manuais das válvulas e as bombas de velocidade fixa resultaram num fornecimento de água ineficiente e em elevados custos de energia.

Solução: Inversores de velocidade variável trifásicos CSIVEI 30HP 22kw VFD foram instalados em duas bombas principais, com um controlador central gerenciando o sequenciamento da bomba com base na demanda da zona. O PID integrado dos drives manteve pressão constante na rede de distribuição.

Resultados:

●  Pressão da água otimizada para diferentes métodos de irrigação (gotejamento ou aspersão)

●  O consumo de energia foi reduzido em 28% durante a estação de cultivo

●  Redução do golpe de aríete e da tensão na tubulação, prolongando a vida útil da infraestrutura

●  O monitoramento remoto permite ajustes em tempo real via dispositivo móvel

●  Desde então, a cooperativa padronizou os acionamentos CSIVEI para todas as novas instalações de bombas.
