A bomba solar trifásica 380 V de 30 kW/37 kW e o inversor de uso geral VFD estão disponíveis em dois modelos: VFD-PC10-30G-T4-MK e VFD-PC10-37G-T4-MK. Ambos utilizam uma entrada CA trifásica e suportam bomba solar ou operação de uso geral de acordo com a configuração selecionada.
Em aplicações de bombas solares, o inversor controla o motor da bomba usando energia de um conjunto fotovoltaico. No modo de uso geral, fornece controle de motor de frequência variável para equipamentos industriais compatíveis. A seleção do modelo depende da potência e corrente nominais do motor, das condições de funcionamento da bomba, da fonte de energia disponível e das funções de controle necessárias.

Para a bomba solar trifásica 380V 30kW/37kW e o inversor VFD de uso geral, o modo de operação é selecionado através do parâmetro P8-00 de acordo com a configuração do modelo aplicável.
O modo de bomba solar destina-se a aplicações de bomba alimentadas por um conjunto fotovoltaico. As funções de controle listadas para este modo incluem rastreamento do ponto de potência máxima (MPPT) e lógica de proteção contra luz fraca.
O arranjo fotovoltaico deve ser configurado dentro dos limites de tensão CC especificados pelo inversor. A potência da bomba depende da energia solar disponível, dos requisitos do motor, das características da bomba e das condições do local.
Quando for necessário backup da rede ou do gerador, o arranjo de comutação de entrada e a fiação deverão seguir o diagrama do modelo aplicável. Confirme se os componentes de comutação externos são necessários para a instalação selecionada em vez de assumir que todas as funções de comutação estão contidas no inversor.
O modo de uso geral destina-se a equipamentos acionados por motor compatíveis que requerem controle de frequência variável. As funções listadas incluem controle SVC e V/F, PID integrado, aceleração e desaceleração ajustáveis e comunicação Modbus RTU.
O modo de operação e as configurações dos parâmetros devem ser estabelecidos durante o comissionamento. Siga o manual do usuário para o modelo exato ao configurar a fonte de controle, dados do motor, terminais de entrada e comandos operacionais.
| Item | VFD-PC10-30G-T4-MK | VFD-PC10-37G-T4-MK |
| Motor aplicável | 30 kW/40 CV | 37 kW/50 CV |
| Corrente de entrada | 57A | 69A |
| Corrente de saída | 60A | 75A |
| Tensão de entrada CA | CA 3 PH 380 V (-15%) a 440 V (+10%) | |
| Máx. Tensão de entrada CC | 900 V CC | |
| Faixa de Voc recomendada | 550 a 750 V CC | |
| Faixa MPPT recomendada | 450 a 600 V CC | |
| Faixa de tensão inicial | 300 a 900 VCC, parâmetro ajustável | |
| Faixa de frequência de saída | 0 a 500,00Hz | |
| Nível de ruído | 65dBA máx. |
| Modelo | Módulos de 37±1 V, 250 W±5 Wp | Módulos de 45±1 V, 300 W±5 Wp | ||
| Módulos por string | Cordas | Módulos por string | Cordas | |
| VFD-PC10-30G-T4-MK | 18 | 8 | 15 | 8 |
| VFD-PC10-37G-T4-MK | 18 | 9 | 15 | 9 |
Ao planear o conjunto fotovoltaico, trate as configurações acima como disposições de referência em vez de regras de dimensionamento universais. Confirme as especificações do módulo, as condições de funcionamento da bomba e os requisitos do local antes de finalizar o conjunto.
O projeto da cadeia fotovoltaica deve levar em conta a tensão real de circuito aberto (Voc), a tensão operacional, os coeficientes de temperatura do módulo e a temperatura mínima do local. Verifique se a string Voc calculada para clima frio não excede a tensão máxima de entrada CC do inversor e se a tensão operacional esperada é compatível com sua faixa MPPT. A configuração final também deve levar em conta a classificação do motor da bomba, a altura manométrica total, a demanda diária de água e as condições solares do local.
| Item | Especificação |
| Frequência nominal | 50/60Hz |
| Faixa de frequência de entrada | ±5% (47,5 a 63 Hz) |
| Tensão de saída | 0 para tensão de entrada |
| Frequência de saída | 0,1 a 500Hz |
| Frequência máxima | 0 a 500 Hz (SVC e controle V/F) |
| Frequência da operadora | 0,8 kHz a 8 kHz, ajustado automaticamente para carga (suportado até 16 kHz) |
| Resolução de frequência | Configuração digital 0,01 Hz; configuração analógica 0,025% da frequência máxima |
| Modo de controle | Controle vetorial sem sensor (SVC); Controle V/F |
| Torque inicial | 0,5 Hz/150% (SVC) |
| Faixa de velocidade | 1:100 (SVC) |
| Precisão de estabilidade de velocidade | ±0,5% (CVL) |
| Capacidade de sobrecarga | Corrente nominal de 150% por 60 s; 170% por 12s; 190% por 1,5 s |
| Aumento de torque | Aumento automático de torque; aumento manual de 0,1% a 30,0% |
| Curva V/F | Curva linear, multiponto e quadrada (1,2 / 1,4 / 1,6 / 1,8 / 2,0 potência) |
| Separação V/F | Separação total, meia separação |
| Aceleração/desaceleração | Linear ou curva S, 0,0 a 6.500,0 s |
| Frenagem CC | Frequência inicial 0,00 Hz até frequência máxima; tempo 0,0 a 36,0 s; atual 0,0% a 100,0% |
| Controle JOG | Frequência JOG 0,00 Hz até a frequência máxima (padrão 5 Hz); aceleração/desaceleração 0,0 a 6500,0 s |
| PID integrado | Sim, para circuito fechado de pressão, vazão ou temperatura sem controlador externo |
| AVR | A tensão de saída permanece estável quando a tensão da rede flutua |

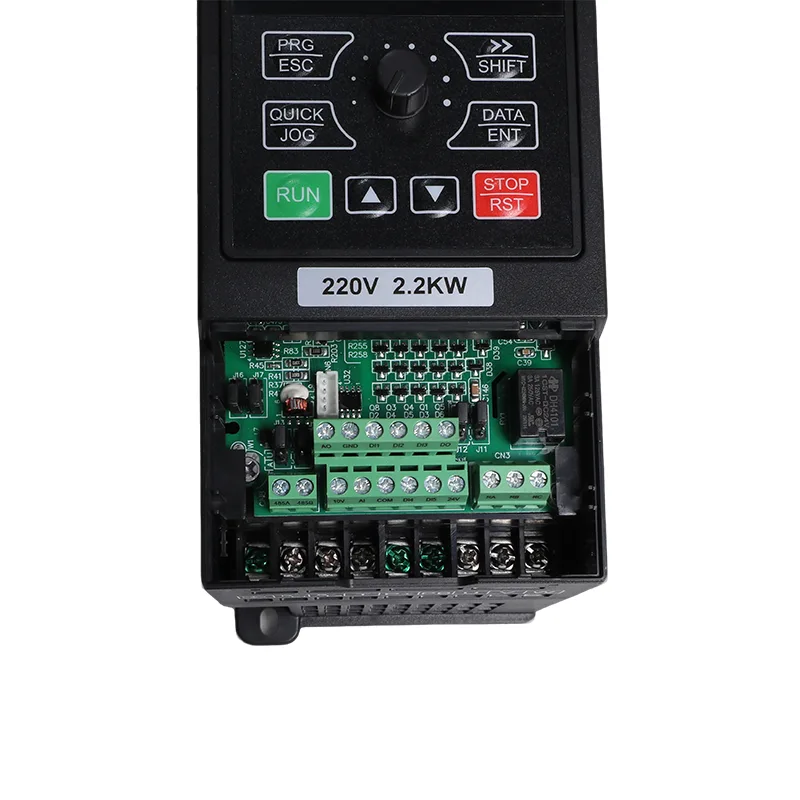

| Terminais de entrada | 5 entradas digitais, DI5 suporta pulso de alta velocidade de até 50 kHz; 1 entrada analógica 0-10 V ou 0-20 mA; 1 entrada para potenciômetro de teclado |
| Terminais de saída | 1 saída de pulso de alta velocidade até 50 kHz; 1 saída de relé; 1 saída analógica 0-20 mA ou 0-10 V |
| Comunicação | RS485, Modbus RTU |
| Proteção | Detecção de curto-circuito do motor ao ligar, perda de fase de saída, sobrecorrente, sobretensão, subtensão, sobretemperatura, sobrecarga, subcarga, luz fraca |
| Temperatura operacional | -10°C a 50°C; desclassificar 1% por 1°C acima de 40°C |
| Temperatura de armazenamento | -20°C a 60°C |
| Umidade | Abaixo de 95% UR, sem condensação |
| Altitude | Abaixo de 1000 m; desclassificar 1% por 100 m de 1.000 a 3.000 m |
| Vibração | Abaixo de 5,9 m/s² (0,6 g) |
| Gabinete | IP20, montagem em parede ou gabinete, instalação vertical |
| Sistema de distribuição | TN, TT |
| EMC/segurança | CEI 61800-3 (C3); CEI 61800-5-1 |
O inversor tem uma tensão de entrada CC máxima listada de 900 VCC e uma faixa operacional MPPT recomendada de 450–600 VCC. Estes valores têm finalidades diferentes: a tensão máxima de entrada é um limite superior, enquanto a faixa MPPT refere-se à operação fotovoltaica normal.
A tensão de circuito aberto e a tensão operacional do conjunto devem ser avaliadas separadamente durante o projeto do sistema. Não use a tensão de entrada máxima como tensão operacional alvo para o arranjo fotovoltaico.
Os métodos de controle listados são controle vetorial sem sensor (SVC) e controle V/F. Sob SVC, o torque de partida especificado é 150% a 0,5 Hz. A faixa de velocidade listada é 1:100, com precisão de estabilidade de velocidade de ±0,5%.
O desempenho real do motor depende dos parâmetros do motor, das características da carga, das condições de instalação e das configurações de comissionamento.
A função PID integrada pode ser usada para aplicações de controle de malha fechada envolvendo pressão, vazão ou temperatura, onde os sensores necessários e a configuração do sistema são fornecidos.
A comunicação é feita através de RS485 usando Modbus RTU. As entradas e saídas digitais e analógicas disponíveis suportam as funções de controle e monitoramento configuradas.
As funções de proteção não substituem a seleção correta do motor, a proteção elétrica, as práticas de fiação ou o comissionamento do sistema.
As classificações de sobrecarga listadas são:
| Nível de sobrecarga | Duração |
|---|---|
| 150% da corrente nominal | 60 segundos |
| 170% da corrente nominal | 12 segundos |
| 190% da corrente nominal | 1,5 segundos |
Estas classificações descrevem a capacidade de sobrecarga de curto prazo especificada. Eles por si só não estabelecem a adequação aos requisitos de partida de uma bomba específica. A corrente nominal do motor, o tempo de aceleração e as características da carga devem ser verificados durante a seleção.


Adequado para avaliação em sistemas de bombeamento de irrigação onde a classificação do motor, a capacidade de bombeamento e o conjunto fotovoltaico disponível correspondem às especificações do inversor. A demanda de água, a queda total e as condições solares do local devem ser consideradas na configuração do sistema.
Pode ser considerado para bombas compatíveis de captação e transferência de água bruta. Confirme a corrente do motor, a frequência operacional necessária, os requisitos de controle e qualquer arranjo de energia de reserva antes de selecionar o modelo.
No modo de uso geral, o inversor pode ser usado para aplicações de bombas industriais compatíveis, incluindo transferência de água de processo, circulação de água de resfriamento e outros sistemas acionados por motor que exigem controle de frequência variável.
Para instalações com disponibilidade de rede limitada ou variável, o acionamento pode ser avaliado como parte de um sistema de bombeamento solar com uma fonte de reserva adequadamente projetada. A fonte de backup, o arranjo de comutação e a sequência operacional devem ser confirmados para a instalação específica.
Verifique a placa de identificação do motor, corrente nominal, tensão, potência e requisitos operacionais. A potência nominal do inversor por si só não é suficiente para estabelecer compatibilidade com todos os motores de bomba.
Confirme as especificações do módulo e calcule a tensão da string sob a temperatura mais baixa esperada do local. Certifique-se de que o Voc máximo calculado permaneça dentro do limite de entrada CC do inversor e que a operação normal seja compatível com a faixa MPPT.
Se for necessária a operação da rede ou do gerador, verifique a tensão da fonte CA, frequência, capacidade, fiação e componentes de comutação especificados para a instalação. Não conecte ou troque fontes de alimentação sem seguir o diagrama de fiação do modelo.
Para cabos de motor com comprimento superior a 50 m, consulte o manual aplicável para recomendações do reator de saída e comprimentos de cabo permitidos. O comprimento do cabo, o isolamento do motor e as condições de instalação afetam a adequação da conexão de saída.
Considere a temperatura ambiente, altitude, ventilação e condições do recinto. Os requisitos de redução de potência devem ser aplicados quando a instalação exceder as condições operacionais especificadas.
Um gabinete IP20 não oferece proteção contra entrada de água. Instale o inversor em um ambiente e gabinete adequados para sua classificação de proteção, temperatura e requisitos de ventilação especificados.
Nove strings de 18 módulos a 250 W, ou nove strings de 15 a 300 W, o que equivale a 162 ou 135 módulos. Trate isso como um ponto de partida e tamanho em relação ao volume diário de água e à carga total, porque o conjunto determina a produção, não a classificação do motor.
Sim. Qualquer fonte trifásica de 380 V em R, S e T funciona como fonte de backup. Ajuste P8-15 em 2 para forçar a operação da rede ou do gerador, ou em 0 para comutação automática. Confirme primeiro a estabilidade da tensão do gerador, uma vez que o inversor desarma em sobretensão ou subtensão como qualquer inversor.
Em ambientes internos, longe da luz solar direta, sem gases corrosivos ou inflamáveis, sem poeira condutiva. Ambiente -10°C a 50°C com desclassificação acima de 40°C, umidade abaixo de 95% UR sem condensação, altitude abaixo de 1.000 m sem desclassificação, vibração abaixo de 5,9 m/s². O gabinete é IP20, portanto é necessário um gabinete ou uma casa de bombas limpa.
O manual recomenda aquele em que a bomba está a mais de 50 m do acionamento, o que é comum nesta escala. Ele protege o isolamento do motor contra tensão refletida em cabos longos e reduz o risco de falha no enrolamento após anos de trabalho.
150% da corrente nominal por 60 s, 170% por 12 s e 190% por 1,5 s. Na unidade de 37 kW, isso equivale a 112,5 A por minuto, o suficiente para a partida de um grande submersível e para picos de carga transitórios.
Sim. Encomende-o no modo de uso geral e o P8-00 será configurado adequadamente antes de ser enviado, o que lhe dará um inversor padrão com controle SVC ou V/F, PID, Modbus e o conjunto completo de proteção. O modo de bomba solar é a outra opção. Diga-nos qual deles o projeto precisa. Uma unidade no modo de bomba solar é posteriormente comutada para uso geral com P8-00 em 0, o que é uma alteração de parâmetro e não um retorno.
Envie-nos a classificação da bomba, a altura manométrica total, o volume diário de água e a localização do local, e retornaremos com o modelo do inversor, a configuração do conjunto e a lista de proteção CC como um único pacote. Preço, prazo de entrega e termos OEM são cotados juntos para que você possa levar tudo ao seu cliente em um único documento.
