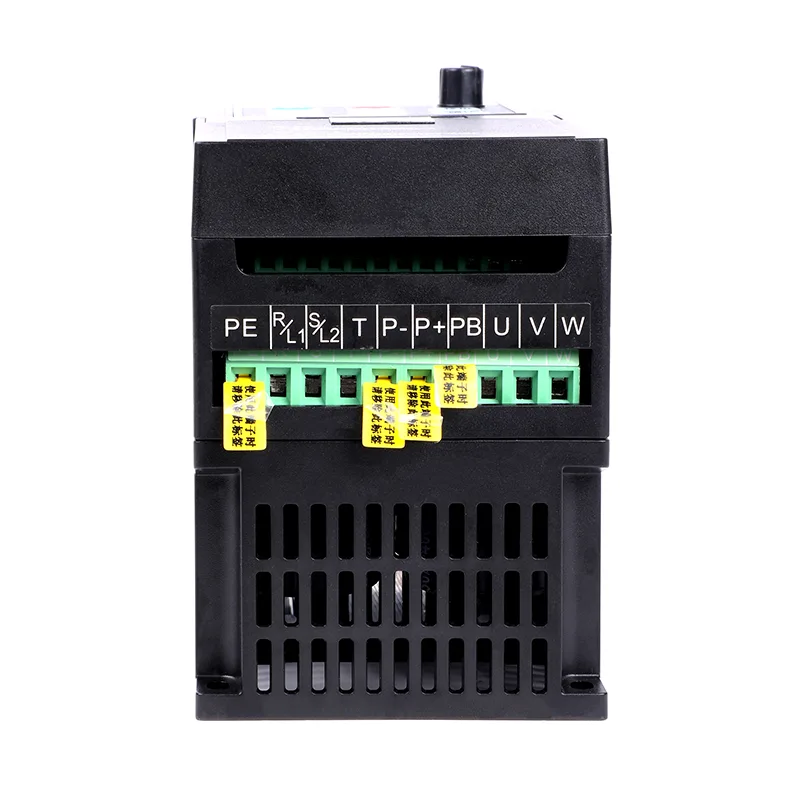

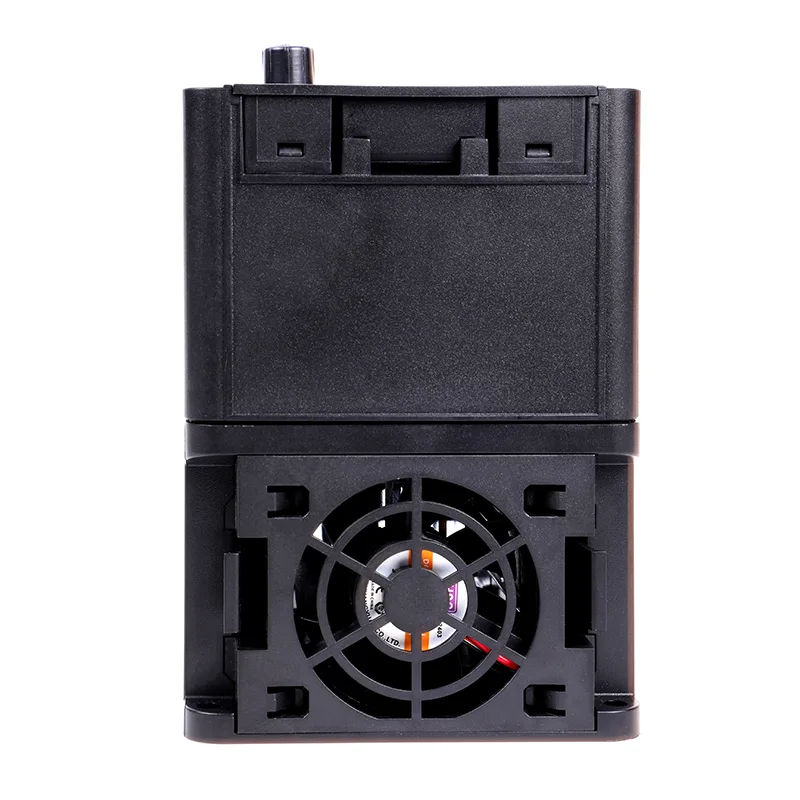

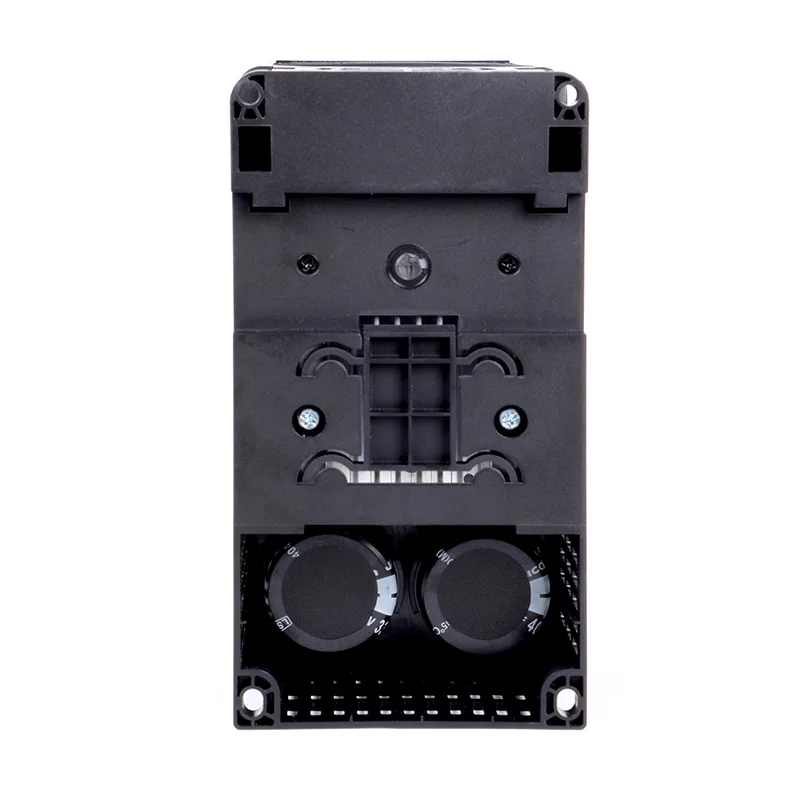

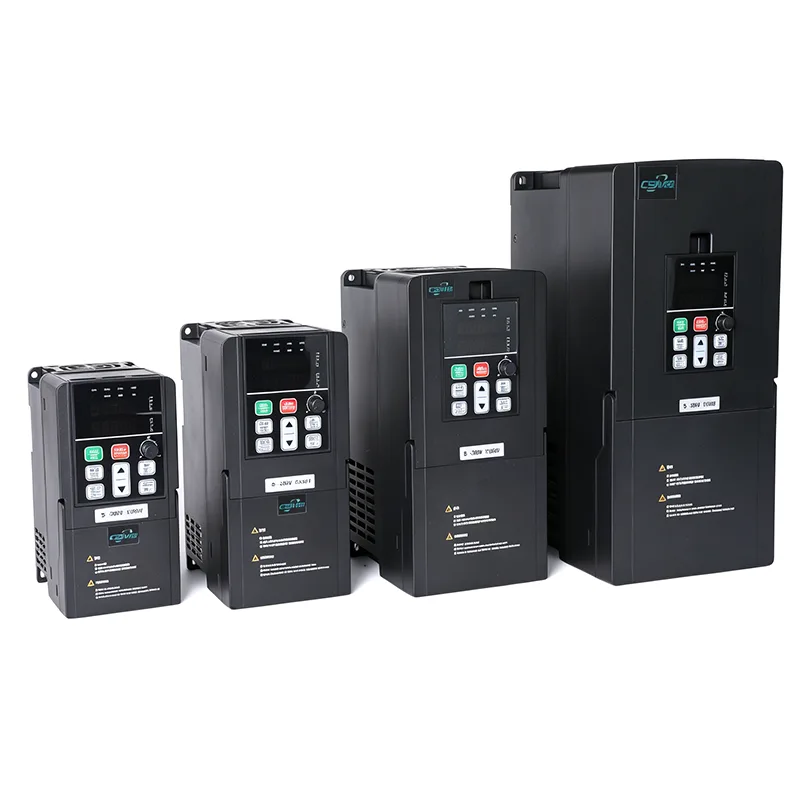

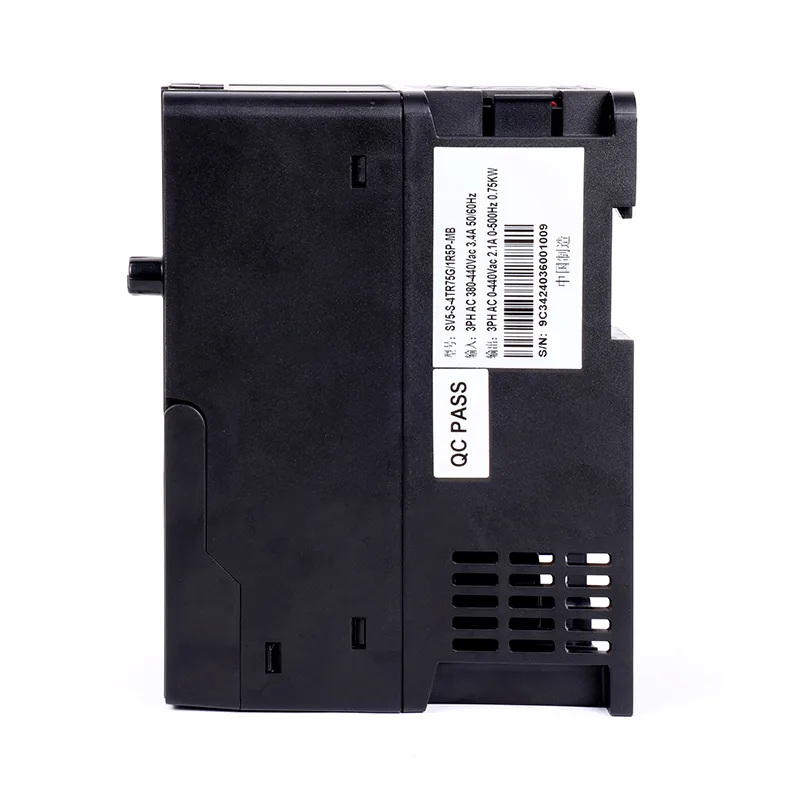

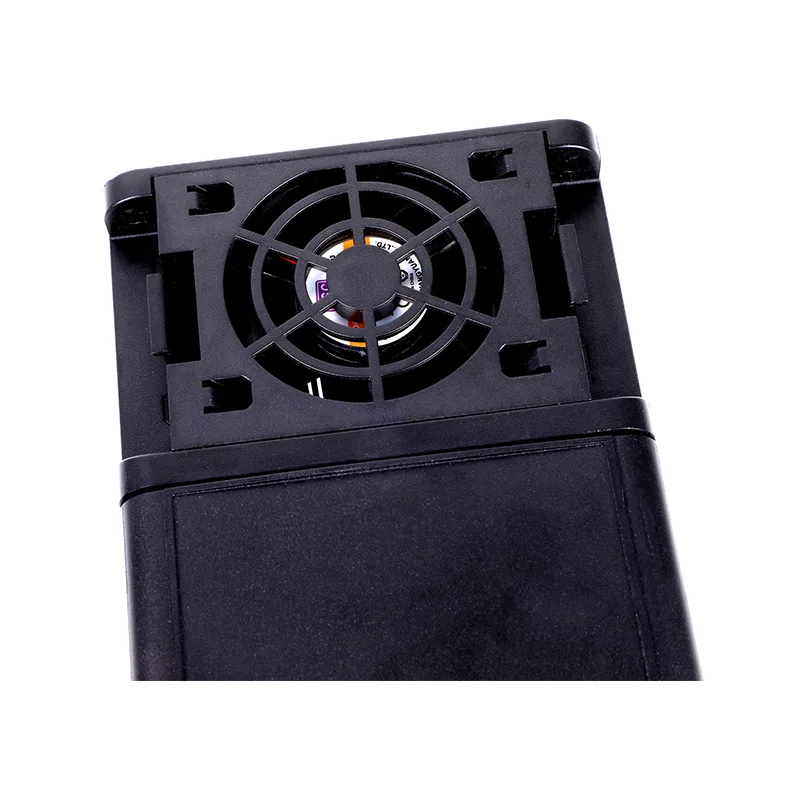

Inversor VFD de 320 kW para motor trifásico

O inversor CSIVEI 320kw VFD para motor trifásico é um inversor versátil de nível básico para controle de motor trifásico. Projetado para pequenos equipamentos industriais, máquinas de oficina e tarefas leves de automação, ele oferece desempenho confiável em um espaço compacto. Apresentando modos de controle vetorial V/F e sem sensor, controlador PID integrado e suporte para teclado externo ou operação remota. O gabinete IP20 com capacidade de montagem lado a lado permite uma instalação eficiente no painel. Com fácil configuração de parâmetros e construção robusta, ele fornece uma base sólida para aplicações básicas de controle de velocidade de motores.

Parâmetros do produto

Aplicações Típicas

O inversor CSIVEI 320kw VFD para motor trifásico é a solução definitiva para controle de motor de altíssima potência:

Megabombas – abastecimento de água em grande escala, estações de bombeamento de controle de enchentes

Mineração e minerais – grandes moinhos, britadores de alta capacidade

Petróleo e gás – bombas de oleodutos principais, partidas de turbinas a gás, estações de compressão

Cimento – acionamentos de fornos rotativos, grandes ventiladores

Propulsão marítima – principais motores de propulsão para embarcações

Projetado para operação contínua em serviços pesados, este inversor apresenta gerenciamento térmico avançado, resfriamento redundante e amplos recursos de diagnóstico.

Recursos específicos do aplicativo

A série CSIVEI VFD inclui funções especializadas adaptadas para aplicações industriais comuns, simplificando o projeto do sistema e melhorando o desempenho.

PID integrado para controle de bombas e ventiladores – Ideal para abastecimento de água com pressão constante, sistemas HVAC e aplicações de ventilação. O inversor aceita entrada direta de sensores de pressão ou fluxo e ajusta automaticamente a velocidade para manter o ponto de ajuste.

Frenagem Dinâmica – A unidade de frenagem integrada em modelos selecionados permite a conexão de resistores de frenagem externos, possibilitando desaceleração rápida e parada precisa para aplicações como guindastes, guinchos e centrífugas.

Flying Start – O inversor pode capturar suavemente um motor em rotação sem primeiro pará-lo, eliminando desarmes incômodos em aplicações com ventiladores eólicos ou cargas em roda livre.

Modo Incêndio (Modo Bombeiro) – Em aplicações de proteção contra incêndio, o inversor pode ignorar condições de falha e continuar a operação para garantir que sistemas críticos de ventilação ou abastecimento de água permaneçam funcionais durante emergências.

Função de limpeza da bomba – Gira periodicamente a bomba na direção reversa para evitar incrustações e bloqueios em aplicações de água suja ou águas residuais, prolongando a vida útil da bomba e reduzindo a manutenção.

Perguntas frequentes

Posso usar o VFD ao ar livre ou em ambientes lavados?

Os inversores IP20 padrão precisam estar em um painel limpo e seco. Para ambientes externos ou agressivos, o CSIVEI oferece classificações IP mais altas:

IP40 – bom para locais empoeirados, como fábricas têxteis ou marcenaria

IP54/IP55 – à prova de poeira e respingos; funciona para recintos exteriores e áreas de lavagem

IP66 – totalmente à prova de poeira e suporta jatos de água potentes; adequado para processamento de alimentos, lavagem de carros ou uso externo sem gabinetes extras

Se houver presença de gases corrosivos, recomenda-se o revestimento isolante na PCB.

Como faço para escolher o certoInversor VFD de 320 kW para motor trifásicopara meu motor?

Algumas coisas a considerar:

Potência do motor – o VFD deve corresponder ou ser ligeiramente maior que a classificação do motor.

Tensão de entrada – 230 V monofásico ou 400 V trifásico, certifique-se de que corresponde à sua alimentação.

Tipo de carga – cargas de torque constante, como transportadores ou extrusoras, geralmente precisam do VFD dimensionado para 100–120% da potência do motor. Cargas de torque variável, como ventiladores e bombas, muitas vezes podem usar um VFD compatível com a potência do motor, além de obter economia de energia.

Ambiente — para locais empoeirados, úmidos ou externos, opte por uma classificação IP mais alta (IP40, IP54, IP66) ou coloque a unidade em um gabinete protegido.

Comunicação – se você precisar se comunicar com um CLP ou SCADA, verifique se o drive suporta seu protocolo (Modbus RTU é padrão; Profibus, Ethernet/IP, etc. são opcionais).

O CSIVEI também possui uma ferramenta de dimensionamento e suporte técnico caso você queira uma segunda opinião.

Preciso de um resistor de frenagem externo?

Depende. Se você precisar de desaceleração rápida ou se a carga tiver alta inércia – como centrífugas, guindastes, guinchos ou bobinadeiras – então sim, você precisará de uma. Nos inversores que possuem uma unidade de frenagem interna, o resistor controla a energia regenerativa para evitar falhas de sobretensão e reduzir os tempos de parada. Para ventiladores e bombas com desaceleração mais lenta, geralmente você pode ignorá-lo.

Quais proteções estão integradas na unidade?

Os drives CSIVEI incluem um conjunto sólido de proteções: sobretensão, subtensão, sobrecorrente, curto-circuito, sobretemperatura (dissipador de calor), perda de fase na entrada ou saída e sobrecarga do motor (sobrecarga térmica eletrônica, I²t). Isso ajuda a manter tudo funcionando de maneira confiável e prolonga a vida útil do equipamento.

Posso operar vários motores a partir de um VFD?

Sim, você pode operar vários motores em paralelo a partir de um único inversor, desde que: o consumo total de corrente permaneça dentro da classificação de saída do inversor, cada motor tenha sua própria proteção contra sobrecarga térmica e você esteja usando o controle V/F (o controle vetorial não é recomendado para configurações com vários motores). Isso é comum em conjuntos de ventiladores, seções de transporte ou estações de bombeamento onde os motores funcionam juntos na mesma velocidade.

Caso de cliente: Ventilador Industrial

Uma fábrica de móveis exigia controle preciso do fluxo de ar para seu sistema de coleta de pó. O funcionamento contínuo dos ventiladores em velocidade máxima era ineficiente e criava ruído excessivo.

Solução: Um inversor CSIVEI 320kw VFD para motor trifásico foi instalado no exaustor principal, com um sensor de pressão monitorando a pressão do duto para regular a velocidade do ventilador.

Resultados:

A velocidade do ventilador se ajusta automaticamente para atender à demanda de coleta de pó

Economia de energia de 45% durante operação em carga parcial

Nível de ruído reduzido em 12 dB, melhorando as condições de trabalho

Desgaste mecânico reduzido nos rolamentos e correias do ventilador

O sistema agora atende às metas de conformidade ambiental e de eficiência operacional.
