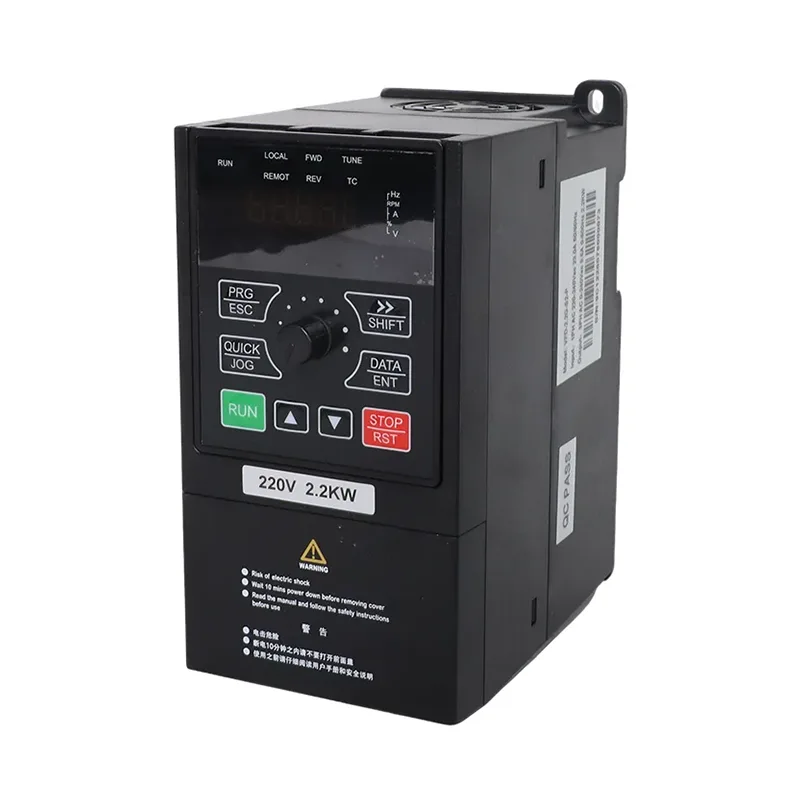

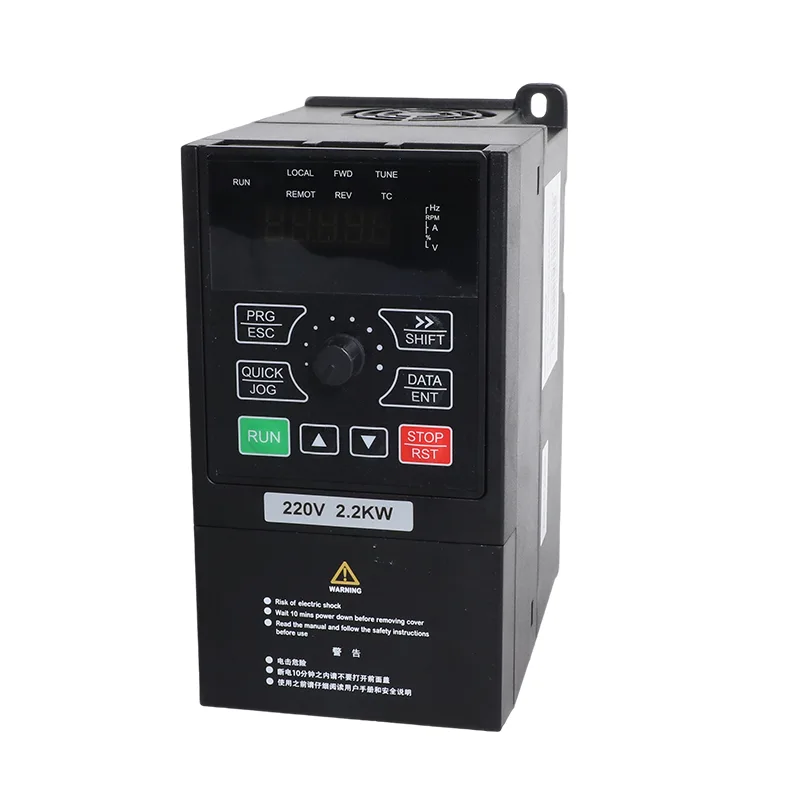

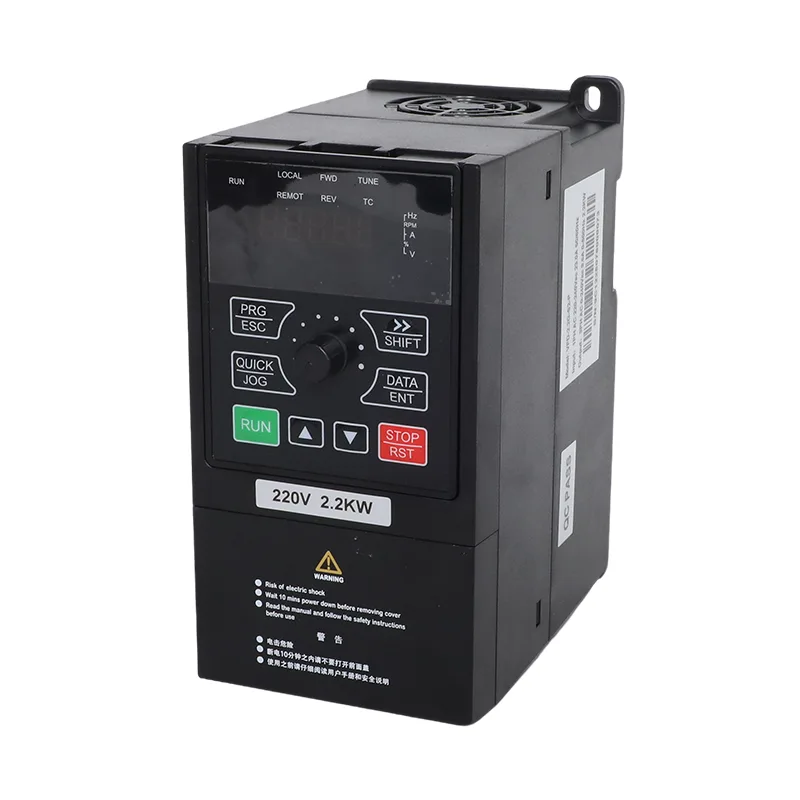

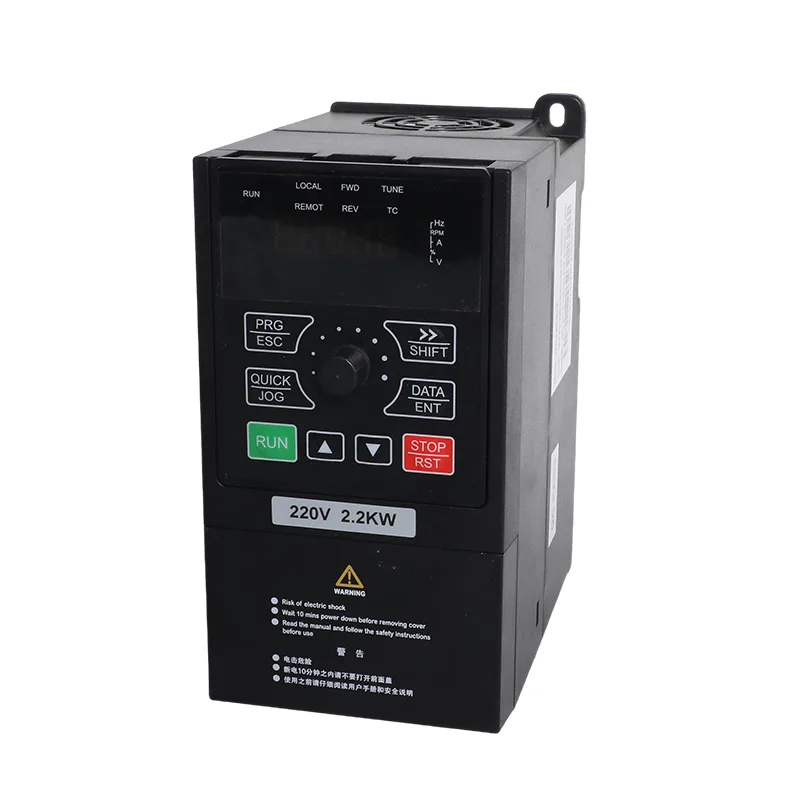

A bomba solar monofásica 230 V CSIVEI 4,0 kW / 5,5 kW e inversor VFD de uso geral destina-se a locais que precisam operar motores de 4,0 kW ou 5,5 kW, mas têm uma fonte CA monofásica em vez de uma conexão de rede elétrica trifásica. O VFD-PC10-4.0G-S2-MK fornece corrente de saída de 17 A, enquanto o VFD-PC10-5.5G-S2-MK fornece 25 A. Suas correntes de entrada CA listadas são 32 A e 45 A, respectivamente, portanto, o circuito de alimentação, o disjuntor e o cabo devem ser selecionados para a corrente de entrada real.
No lado CC, o inversor aceita um conjunto fotovoltaico configurado para seus limites de tensão. A faixa MPPT recomendada é 250–350 VCC, a faixa recomendada de tensão de circuito aberto da matriz é 360–430 VCC e a tensão máxima de entrada CC é 450 VCC. Esses limites são especialmente importantes quando as strings são conectadas em paralelo ou quando o conjunto opera em condições frias, onde a tensão de circuito aberto do módulo pode aumentar.
Modo de bomba solar (P8-00 = 1): O inversor usa MPPT para bombeamento fotovoltaico e fornece funções relacionadas à bomba, incluindo manuseio de luz fraca, proteção contra subcarga e opções de controle de nível de água. Quando o backup da rede faz parte da instalação, os parâmetros de comutação e o arranjo de comutação externa devem ser configurados de acordo com o manual.
Modo de uso geral (P8-00 = 0): O inversor opera como um inversor convencional com controle SVC ou V/F, PID integrado e comunicação RS485 Modbus RTU. Este modo pode ser usado para bombas, ventiladores, sopradores e outros equipamentos motorizados compatíveis sem usar a função de controle da bomba solar.
O modo de operação pode ser definido antes do envio e alterado através de P8-00 quando os requisitos da aplicação mudarem. Isto dá aos distribuidores e instaladores uma maneira de especificar o uso pretendido, mantendo a opção de reconfigurar o inversor posteriormente, sujeito a classificações adequadas do motor, fiação e configurações de parâmetros.
Para bombeamento solar, a bomba solar monofásica de 230 V de 4,0 kW/5,5 kW e o inversor de uso geral VFD usam um layout de string específico do modelo: a versão de 4,0 kW usa duas strings paralelas, enquanto a versão de 5,5 kW usa três. Com módulos de 37±1 V, 250 W±5 Wp, a tabela especifica 11 módulos por string; com módulos de 45±1 V, 300 W±5 Wp, especifica 9 módulos por string. Antes de conectar o conjunto, calcule a tensão de circuito aberto do string usando os dados do módulo selecionado e as condições de temperatura locais, e mantenha-a dentro dos limites declarados do inversor.
Para instalações que utilizam um tanque de armazenamento ou dependem da disponibilidade de água de poço, o inversor suporta opções de entrada de nível de água e proteção contra subcarga. A detecção do nível de água por IA pode ser configurada usando P8-18, com o limite e o atraso de suspensão definidos através de P8-19 e P8-20. O comportamento de reset de subcarga é configurado através de P8-26. Estas funções ajudam a coordenar a operação da bomba com o nível do tanque e a disponibilidade de água quando os sensores e parâmetros corretos são instalados.
| Item | VFD-PC10-4.0G-S2-MK | VFD-PC10-5.5G-S2-MK |
| Motor aplicável | 4,0 kW/5 HP | 5,5 kW/7,5 CV |
| Capacidade nominal | 5,9kVA | 11kVA |
| Corrente de entrada | 32A | 45A |
| Corrente de saída | 17A | 25A |
| Tensão de entrada CA | CA 1 PH 220 V (-15%) a 240 V (+10%) | |
| Máx. Tensão de entrada CC | 450 V CC | |
| Faixa de Voc recomendada | 360 a 430 V CC | |
| Faixa MPPT recomendada | 250 a 350 V CC | |
| Faixa de tensão inicial | 160 a 450 VCC, parâmetro ajustável | |
| Tensão nominal de saída | 3 PH ou 1 PH 220 V CA | |
| Nível de ruído | 50dBA máx. |
| Modelo | Módulos de 37±1 V, 250 W±5 Wp | Módulos de 45±1 V, 300 W±5 Wp | ||
| Módulos por string | Cordas | Módulos por string | Cordas | |
| VFD-PC10-4.0G-S2-MK | 11 | 2 | 9 | 2 |
| VFD-PC10-5.5G-S2-MK | 11 | 3 | 9 | 3 |
| Item | Especificação |
| Frequência nominal | 50/60Hz |
| Faixa de frequência de entrada | ±5% (47,5 a 63 Hz) |
| Tensão de saída | 0 para tensão de entrada |
| Frequência de saída | 0,1 a 500Hz |
| Frequência máxima | 0 a 500 Hz (SVC e controle V/F) |
| Frequência da operadora | 0,8 kHz a 8 kHz, ajustado automaticamente para carga (suportado até 16 kHz) |
| Resolução de frequência | Configuração digital 0,01 Hz; configuração analógica 0,025% da frequência máxima |
| Modo de controle | Controle vetorial sem sensor (SVC); Controle V/F |
| Torque inicial | 0,5 Hz/150% (SVC) |
| Faixa de velocidade | 1:100 (SVC) |
| Precisão de estabilidade de velocidade | ±0,5% (CVL) |
| Capacidade de sobrecarga | Corrente nominal de 150% por 60 s; 170% por 12s; 190% por 1,5 s |
| Aumento de torque | Aumento automático de torque; aumento manual de 0,1% a 30,0% |
| Curva V/F | Curva linear, multiponto e quadrada (1,2 / 1,4 / 1,6 / 1,8 / 2,0 potência) |
| Separação V/F | Separação total, meia separação |
| Aceleração/desaceleração | Linear ou curva S, 0,0 a 6.500,0 s |
| Frenagem CC | Frequência inicial 0,00 Hz até frequência máxima; tempo 0,0 a 36,0 s; atual 0,0% a 100,0% |
| Controle JOG | Frequência JOG 0,00 Hz até a frequência máxima (padrão 5 Hz); aceleração/desaceleração 0,0 a 6500,0 s |
| PID integrado | Sim, para circuito fechado de pressão, vazão ou temperatura sem controlador externo |
| AVR | A tensão de saída permanece estável quando a tensão da rede flutua |

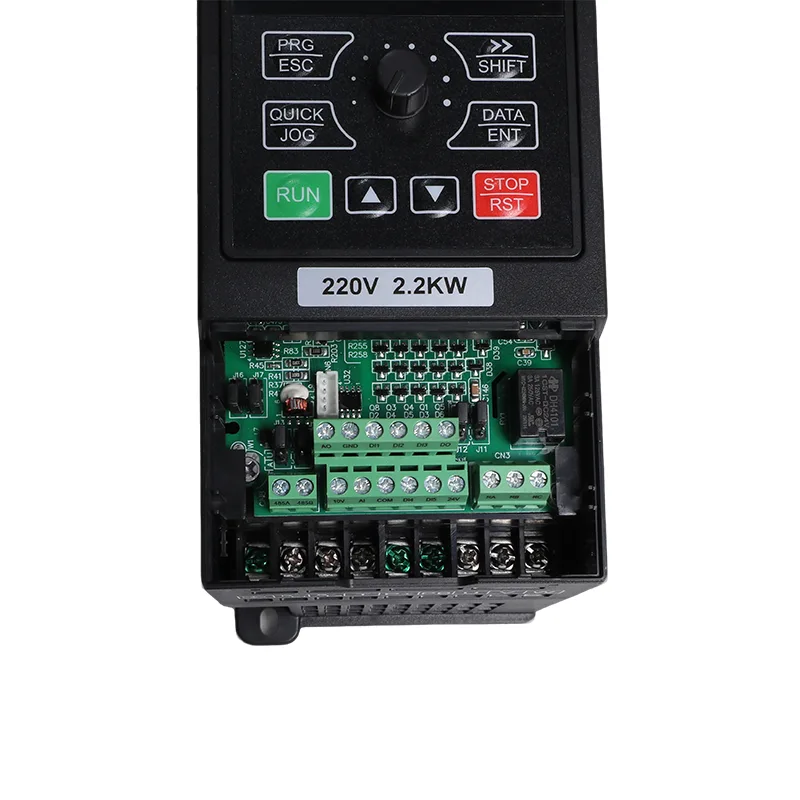

| Terminais de entrada | 5 entradas digitais, DI5 suporta pulso de alta velocidade de até 50 kHz; 1 entrada analógica 0-10 V ou 0-20 mA; 1 entrada para potenciômetro de teclado |
| Terminais de saída | 1 saída de pulso de alta velocidade até 50 kHz; 1 saída de relé; 1 saída analógica 0-20 mA ou 0-10 V |
| Comunicação | RS485, Modbus RTU |
| Proteção | Detecção de curto-circuito do motor ao ligar, perda de fase de saída, sobrecorrente, sobretensão, subtensão, sobretemperatura, sobrecarga, subcarga, luz fraca |
| Temperatura operacional | -10°C a 50°C; desclassificar 1% por 1°C acima de 40°C |
| Temperatura de armazenamento | -20°C a 60°C |
| Umidade | Abaixo de 95% UR, sem condensação |
| Altitude | Abaixo de 1000 m; desclassificar 1% por 100 m de 1.000 a 3.000 m |
| Vibração | Abaixo de 5,9 m/s² (0,6 g) |
| Gabinete | IP20, montagem em parede ou gabinete, instalação vertical |
| Sistema de distribuição | TN, TT |
| EMC/segurança | CEI 61800-3 (C3); CEI 61800-5-1 |
Os modelos de 4,0 kW e 5,5 kW fornecem corrente de saída de 17 A e 25 A. O torque de partida SVC é especificado em 150% a 0,5 Hz, com capacidade de sobrecarga de 150% da corrente nominal por 60 segundos. Suas classificações de corrente de entrada de 32 A e 45 A tornam essencial a seleção correta de alimentação, disjuntor e cabo.
O modelo de 4,0 kW utiliza duas strings e o modelo de 5,5 kW utiliza três. Mantenha o conjunto dentro da faixa de circuito aberto recomendada de 360–430 VCC e do máximo de 450 VCC; use um disjuntor fotovoltaico e uma caixa combinadora para strings paralelas.
A proteção contra subcarga e a detecção configurável do nível de água suportam o desligamento da bomba e a lógica de reinicialização quando as entradas e os parâmetros apropriados são definidos.
P8-00 seleciona o modo de bomba solar ou modo de uso geral. Este último suporta controle SVC/V/F, PID integrado e RS485 Modbus RTU.
Use um dispositivo de proteção contra surtos Tipo II quando o conjunto estiver a mais de 10 m do inversor. O manual recomenda um reator de saída quando o cabo da bomba exceder 50 m.
A bomba solar monofásica de 230 V de 4,0 kW/5,5 kW e o inversor de uso geral VFD destinam-se a instalações que precisam de capacidade de motor de 4,0 kW ou 5,5 kW, mas não podem usar uma fonte de alimentação trifásica. Sua configuração de bomba solar é adequada para aplicações hídricas, enquanto o modo de uso geral estende seu uso a equipamentos motorizados compatíveis.
O modelo de 5,5 kW tem uma corrente de entrada listada de 45 A. A fonte, o disjuntor e o cabo devem ser classificados para a corrente de instalação e os requisitos elétricos aplicáveis. A operação solar pode reduzir a quantidade de energia extraída da rede quando a energia solar está disponível, mas o uso real da rede depende do conjunto, da carga da bomba e das condições de operação.
A configuração de conjunto recomendada fornece mais capacidade fotovoltaica para o modelo de 5,5 kW de classificação mais elevada. A Tabela B lista três strings paralelas para a versão de 5,5 kW e duas para a versão de 4,0 kW. Confirme a potência total do conjunto, a tensão de circuito aberto e a corrente em relação às especificações do módulo e do inversor.
As conexões fotovoltaicas e de rede, dispositivos de comutação e configurações de parâmetros devem seguir o manual do iMaster para o modo de operação selecionado. Não feche os interruptores solares e de rede simultaneamente, a menos que o circuito especificado e o arranjo de proteção permitam explicitamente. As configurações de comissionamento e comutação, incluindo P8-15, devem ser aplicadas de acordo com o diagrama de fiação do fabricante.
Dimensione o cabo de acordo com a corrente do conjunto, o comprimento do cabo, as condições de instalação e os requisitos elétricos aplicáveis. Use cabo adequado para serviço fotovoltaico externo. As orientações de instalação especificam um disjuntor CC na entrada fotovoltaica e uma caixa combinadora fotovoltaica quando os strings são conectados em paralelo.
A proteção contra subcarga é fornecida para detectar condições como perda de carga de água. As informações de parâmetro fornecidas listam um nível de detecção de 25%, um tempo de confirmação de 60 s e um atraso de reinicialização de 120 s. Se uma sonda de nível for usada e falhar, o inversor poderá reportar E43. Verifique os limites e atrasos configurados em relação à bomba e instalação reais.
Sim. P8-00 seleciona o modo de bomba solar ou modo de uso geral. O modo de uso geral suporta controle SVC ou V/F, PID integrado e Modbus RTU. CSIVEI pode definir o modo solicitado antes do envio, e o modo de operação pode ser alterado posteriormente por meio da configuração de parâmetros quando a aplicação e a fiação forem adequadas.
A marca OEM e a configuração dos parâmetros pré-embarque podem ser discutidas durante a consulta. Forneça a quantidade necessária e a arte da etiqueta para que o CSIVEI possa confirmar o arranjo, preço e cronograma disponíveis.
