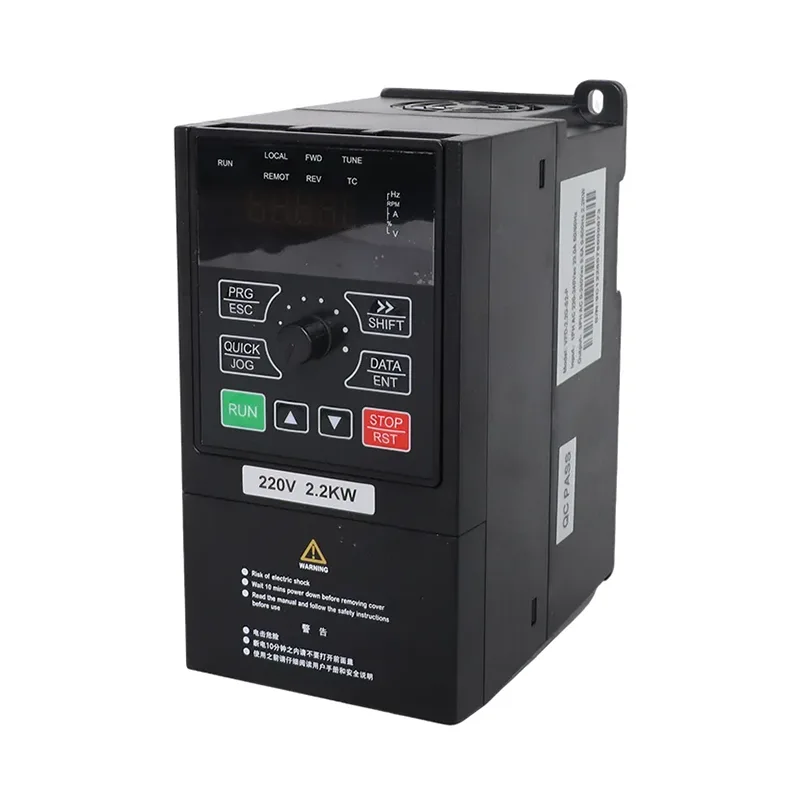

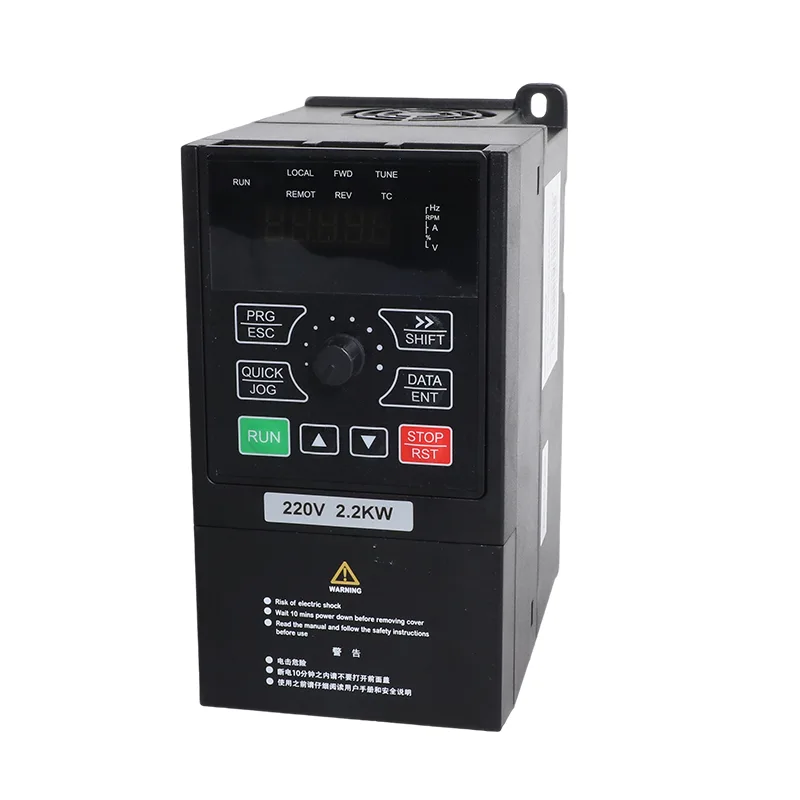

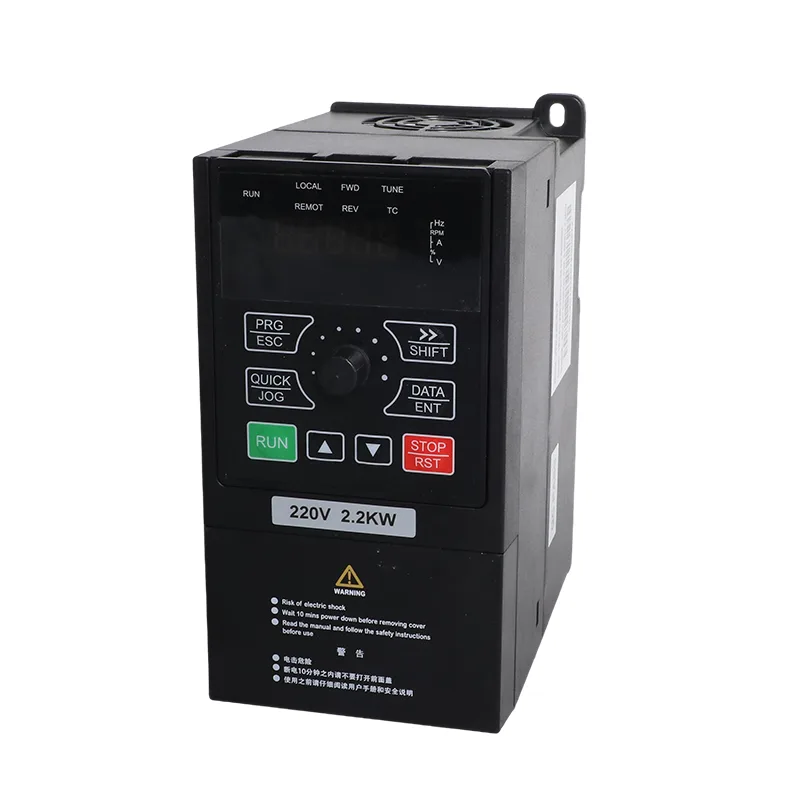

Bomba solar trifásica 380 V de 4,0 kW/5,5 kW e inversor de uso geral VFD

A CSIVEI fabrica a bomba solar trifásica 380 V de 4,0 kW/5,5 kW e o inversor VFD de uso geral para sistemas de motores trifásicos que exigem controle de bomba fotovoltaica ou operação convencional de frequência variável. Os modelos VFD-PC10-4.0G-T4 e VFD-PC10-5.5G-T4 cobrem classificações de motores de 4,0 kW e 5,5 kW, com correntes nominais de saída de 9 A e 13 A, respectivamente. Ambos os modelos aceitam entrada CA trifásica de 380 V (-15%) a 440 V (+10%).

A série combina o controle da bomba solar com o controle do motor de uso geral em uma plataforma de inversor. O modo de operação selecionado determina como o inversor gerencia a operação da fonte de alimentação e do motor, enquanto as funções integradas de controle e proteção suportam instalações de bombas, bem como ventiladores, sopradores e máquinas de processo compatíveis. Ao solicitar um orçamento, forneça as classificações da placa de identificação do motor e a aplicação pretendida para ajudar a estabelecer o modelo e a configuração apropriados.

Modos de operação duplos

A bomba solar trifásica 380 V de 4,0 kW/5,5 kW e o inversor de uso geral VFD suportam dois modos de operação selecionados através do parâmetro P8-00.

Modo bomba solar — P8-00 = 1

Neste modo, o drive utiliza energia fotovoltaica para operar uma bomba compatível, com controle MPPT e funções de troca automática de rede. Quando a energia solar é insuficiente, a sequência de comutação configurada permite que o sistema utilize a energia da rede. Este arranjo é adequado para irrigação agrícola, abastecimento de água de poço e outras aplicações de bombeamento onde a energia solar está disponível durante parte do dia de operação.

Modo de uso geral — P8-00 = 0

Neste modo, o inversor opera como um inversor convencional de frequência variável para motores compatíveis, incluindo bombas, ventiladores, sopradores e máquinas de processo. O controle vetorial sem sensor (SVC) e o controle V/F suportam diferentes requisitos de controle do motor sem usar a função de bombeamento fotovoltaico.

CSIVEI pode configurar o modo de operação antes do envio. O modo também pode ser alterado ajustando P8-00, permitindo que o inversor seja reatribuído a uma aplicação diferente quando os requisitos de instalação mudarem. Os parâmetros e a fiação relevantes devem corresponder ao modo de operação selecionado.

Requisitos de painéis solares e tensão CC

O conjunto fotovoltaico recomendado depende da classificação do inversor e das características elétricas dos módulos. A Tabela B fornece configurações de módulo e string para duas opções de módulo: módulos de 37±1 V classificados em 250 W±5 Wp e módulos de 45±1 V classificados em 300 W±5 Wp.

Os principais limites do lado DC são:

A tensão da cadeia em série deve ser avaliada em relação à tensão real de circuito aberto do módulo e às temperaturas operacionais esperadas. Os arranjos de cadeias paralelas devem seguir a configuração recomendada e os requisitos de proteção CC aplicáveis. Manter o conjunto dentro dos limites de tensão especificados é essencial para a operação correta do inversor.

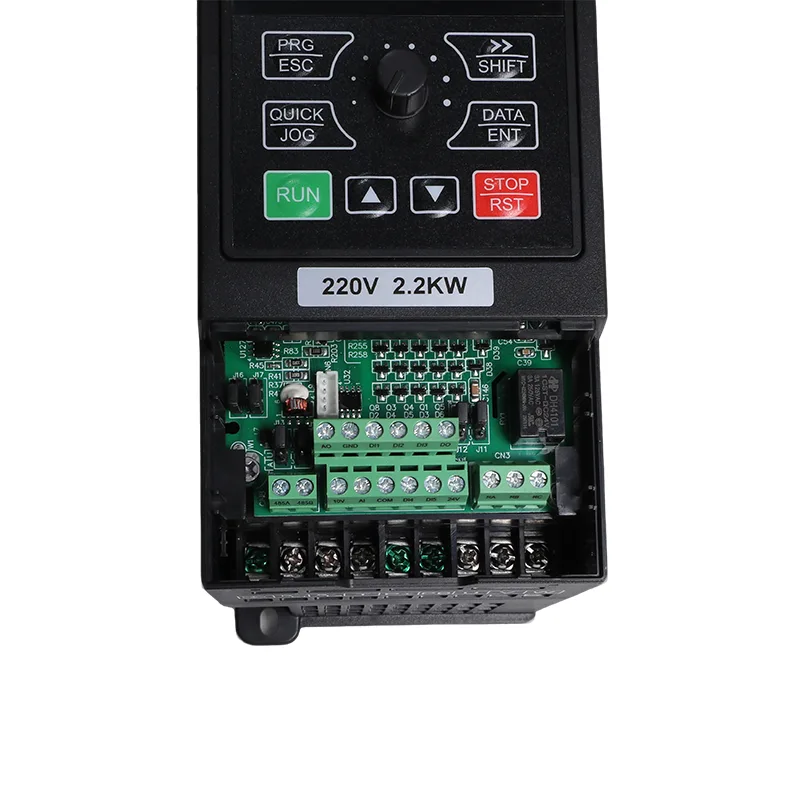

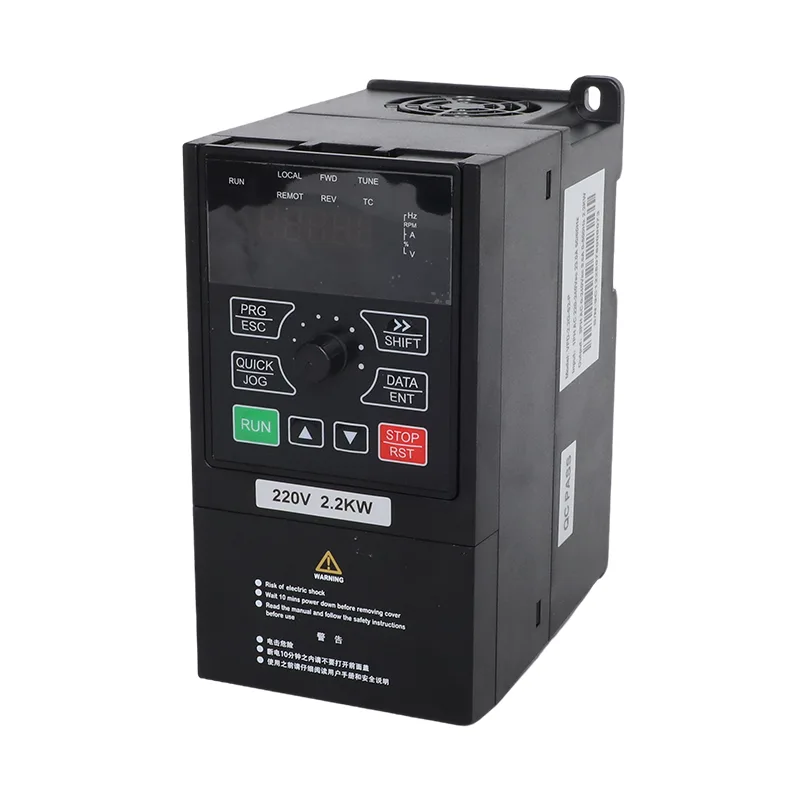

Estrutura e Instalação

Ambos os modelos compartilham as mesmas dimensões de caixa de 245 × 142 × 181,3 mm e um padrão de montagem de 107 × 235 mm. O design compacto para montagem em parede ou em gabinete permite que o inversor seja incorporado em uma instalação de controle de bomba sem alterar a classificação do motor ou a aplicação apenas para acomodar o inversor.

O inversor possui um gabinete IP20 e foi projetado para instalação vertical em um local protegido adequado. O planejamento da instalação deve levar em conta o ambiente operacional, a proteção elétrica, o roteamento dos cabos e o acesso para comissionamento e manutenção. A faixa geral de temperatura operacional é de -10°C a 50°C, com desclassificação necessária acima de 40°C.

Especificações

Tabela A. Classificações do modelo

Tabela B. Painel solar recomendado

Tabela C. Especificações gerais (iguais em toda a linha iMaster)

Aplicações Típicas

A série iMaster VFD-PC10 combina o gerenciamento da bomba solar com o controle do motor de frequência variável, tornando os modelos de 4,0 kW e 5,5 kW adequados para uma variedade de aplicações industriais e de tratamento de água.

Para instalações que necessitam de bombeamento fotovoltaico e controle de motor convencional, a bomba solar trifásica 380 V de 4,0 kW/5,5 kW e o inversor de uso geral VFD podem ser especificados para a função pretendida e configurados adequadamente.

Para sistemas de água que requerem regulação de pressão, a função PID integrada pode usar um sinal de feedback adequado para ajustar a operação do motor em torno de um ponto de ajuste configurado. Com um transmissor de pressão adequadamente selecionado e parâmetros de controle configurados corretamente, o inversor pode regular a pressão do sistema conforme a demanda muda. As configurações finais dependem da bomba, do motor e da aplicação.

Destaques técnicos

1. Mudança automática de energia solar para rede

2. Controle PID integrado

O PID integrado suporta controle de pressão, fluxo ou temperatura em circuito fechado. As fontes de setpoint e feedback são selecionadas através dos parâmetros disponíveis do grupo FC.

3. Chave fotovoltaica e proteção do lado do motor

4. Controle e comunicação motora

O modo de uso geral suporta controle SVC e V/F, capacidade de sobrecarga de 150% por 60 segundos e comunicação RS485 com Modbus RTU.

5. Dois modos operacionais configuráveis

P8-00 = 1: modo bomba solar. P8-00 = 0: modo inversor de uso geral. CSIVEI pode definir o modo de operação e os parâmetros solicitados antes do envio.

Perguntas frequentes

Por que o modelo de 4 kW precisa de 20 módulos enquanto o de 5,5 kW usa 18 x 2?

A unidade de 4 kW opera em uma única cadeia, portanto a cadeia é construída mais longa para atingir a janela de 550 a 750 VCC. A unidade de 5,5 kW precisa de aproximadamente o dobro da potência do conjunto, o que é mais fácil de alcançar com duas cadeias paralelas de 18. Ambas permanecem abaixo do máximo de 900 VCC.

Posso adaptá-lo a uma bomba existente conectada à rede?

Sim, e é a instalação mais comum. Deixe a bomba e o cabeamento sozinhos, adicione o conjunto e o disjuntor CC e conecte a alimentação existente a R, S e T. Defina P8-15 como 0 para comutação automática. A energia solar carrega a carga diurna e a rede assume quando não há sol suficiente.

Como faço para parar a bomba quando o tanque está cheio?

Instale um flutuador ou interruptor de nível em DI2 ou DI3. A polaridade do terminal é definida em F6-10 para que qualquer arranjo de contato funcione. Você também pode usar a detecção de nível de água por IA definindo P8-18 como 1 e ajustando o limite total em P8-19 e o atraso do sono em P8-20.

Que falhas realmente verei em campo?

Os mais comuns são A01 energia solar fraca, A02 tanque cheio, A03 falta de água e A04 subcarga do motor. As falhas de hardware E01 a E30 cobrem sobrecorrente, sobretensão, subtensão, perda de fase e sobretemperatura, com E43 para uma sonda de nível com falha e E44 para uma condição de subcarga que não é eliminada.

O inversor está protegido se o cabo da bomba estiver danificado?

Sim. A proteção contra perda de fase de saída e a detecção de curto-circuito do motor na inicialização são padrão, juntamente com sobrecorrente, sobretensão, subtensão, sobretemperatura e sobrecarga.

Posso usá-lo em uma máquina que não tenha nada a ver com água?

Sim. No modo de uso geral é um inversor trifásico padrão para ventiladores, sopradores, compressores e bombas de processo, com controle SVC ou V/F, PID e Modbus. Encomende-o nesse modo e ele chega configurado para o trabalho. E uma unidade comprada no modo de bomba solar pode ser transportada posteriormente com P8-00.

Podemos definir nossos próprios parâmetros padrão antes do envio?

Sim. Informe-nos as classificações do motor, a configuração do painel e quaisquer configurações específicas do local desejadas, e nós as carregaremos antes de a unidade sair. Isso economiza tempo de comissionamento no local e é a razão pela qual muitos distribuidores compram equipamentos configurados em vez de padrão.
