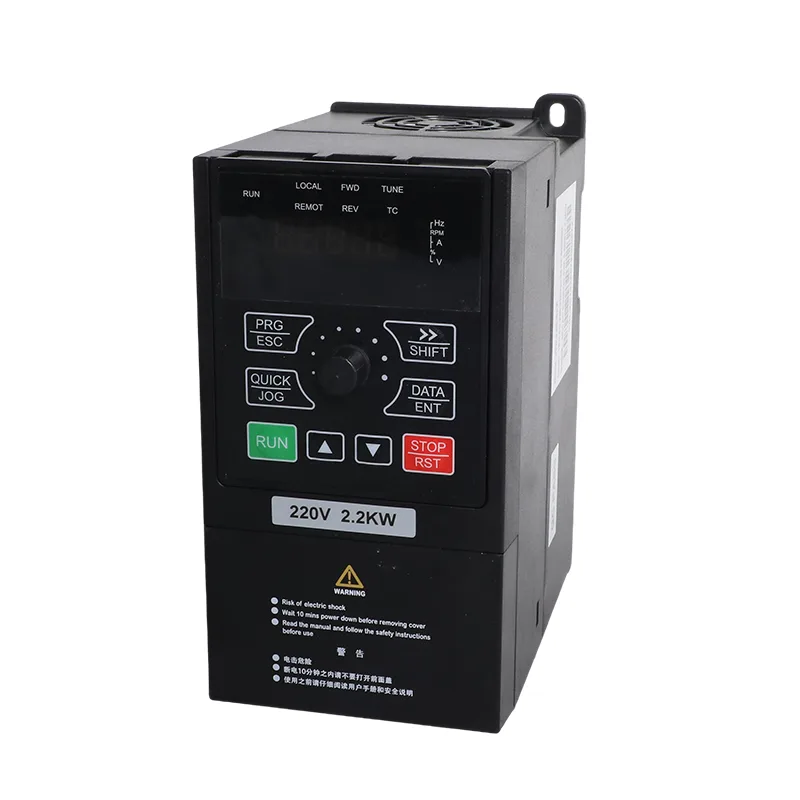

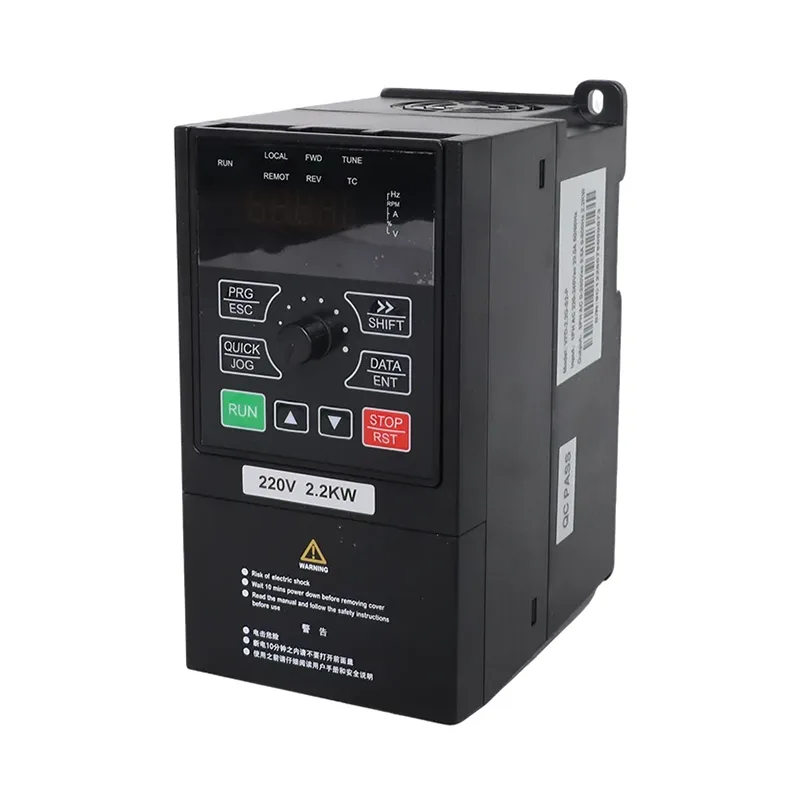

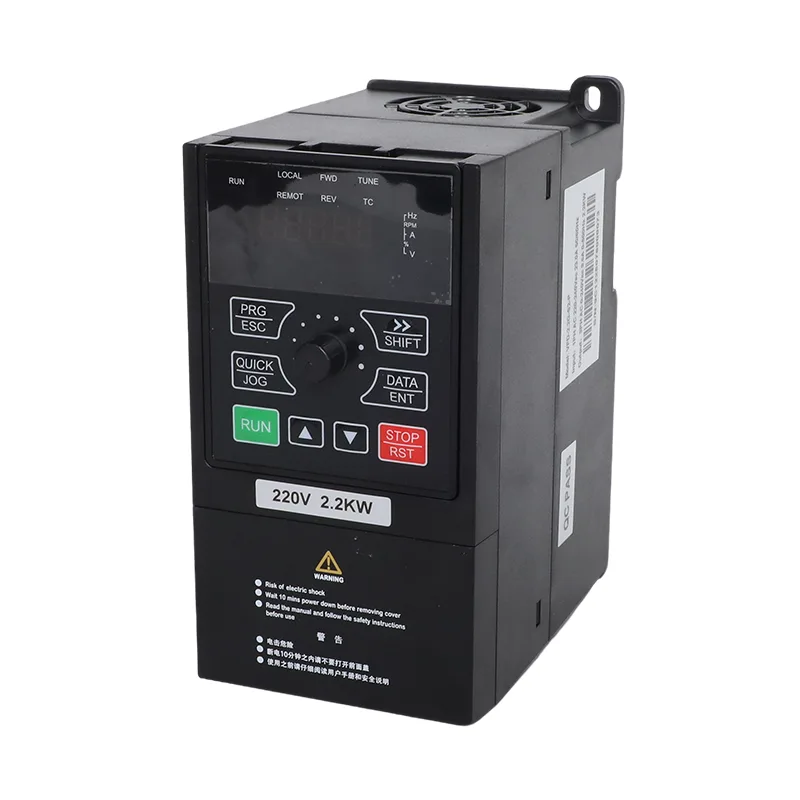

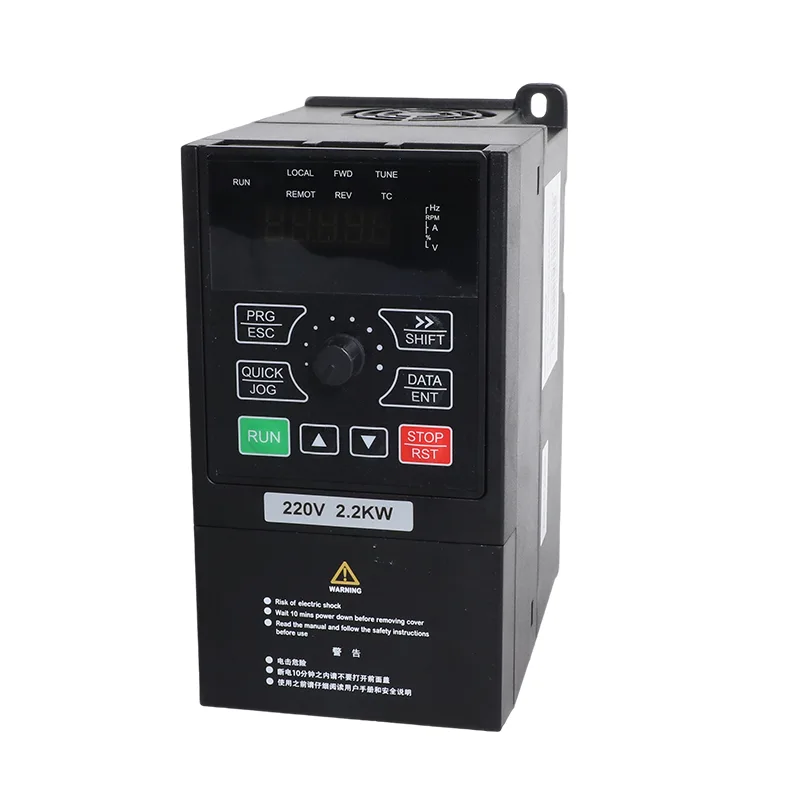

A série CSIVEI iMaster VFD-PC10 inclui os modelos VFD-PC10-7.5G-T4 e VFD-PC10-11G-T4-MK para aplicações trifásicas de 380 V. As correntes de saída listadas são 17 A para o modelo de 7,5 kW e 25 A para o modelo de 11 kW. Ambas as classificações são usadas em sistemas de bombeamento movidos a energia solar e aplicações de motores industriais compatíveis, sujeitas às especificações elétricas do inversor selecionado.
No modo de bomba solar, a bomba solar trifásica 380 V de 7,5 kW/11 kW e o inversor de uso geral VFD usam energia CC de um conjunto fotovoltaico e aplica rastreamento de ponto de potência máxima (MPPT) para controlar o motor de acordo com a entrada solar disponível. No modo de uso geral, fornece controle de motor de frequência variável para bombas e outros equipamentos compatíveis. O modo de operação é selecionado através do parâmetro P8-00 de acordo com a aplicação necessária e a configuração fornecida.
Em comparação com um controlador básico de velocidade do motor, as funções listadas do PC10 também incluem monitoramento do nível de água, detecção de subcarga e relatório de falhas na sonda. Estas funções são relevantes para sistemas de bombeamento onde a fonte de água, o tanque de armazenamento e a operação da bomba precisam ser monitorados através do drive.
| Item | VFD-PC10-7.5G-T4/-MK | VFD-PC10-11G-T4-MK |
| Motor aplicável | 7,5 kW/10 CV | 11 kW/15 CV |
| Capacidade nominal | 15kVA | 30kVA |
| Corrente de entrada | 18,9A | 27,8A |
| Corrente de saída | 17A | 25A |
| Tensão de entrada CA | CA 3 PH 380 V (-15%) a 440 V (+10%) | |
| Máx. Tensão de entrada CC | 900 V CC | |
| Faixa de Voc recomendada | 550 a 750 V CC | |
| Faixa MPPT recomendada | 450 a 600 V CC | |
| Faixa de tensão inicial | 300 a 900 VCC, parâmetro ajustável | |
| Nível de ruído | 65dBA máx. |
Escolha o modelo comparando a corrente nominal do motor com a corrente nominal de saída do inversor, em vez de confiar apenas na potência do motor. Confirme o sufixo exato do modelo, os requisitos de tensão de entrada e os dados aplicáveis da placa de identificação antes da instalação.
As configurações de referência abaixo mostram as quantidades de módulos listadas para as duas classificações do inversor. Eles fornecem um ponto de partida para o projeto de sistemas fotovoltaicos; o arranjo final deve ser verificado em relação aos dados elétricos do módulo selecionado, à temperatura mínima do local e aos requisitos de bombeamento.
| Modelo | Módulos de 37±1 V, 250 W±5 Wp | Módulos de 45±1 V, 300 W±5 Wp | ||
| Módulos por string | Cordas | Módulos por string | Cordas | |
| VFD-PC10-7.5G-T4 | 18 | 2 | 15 | 2 |
| VFD-PC10-11G-T4-MK | 18 | 3 | 15 | 3 |
| Item | Especificação |
| Frequência nominal | 50/60Hz |
| Faixa de frequência de entrada | ±5% (47,5 a 63 Hz) |
| Tensão de saída | 0 para tensão de entrada |
| Frequência de saída | 0,1 a 500Hz |
| Frequência máxima | 0 a 500 Hz (SVC e controle V/F) |
| Frequência da operadora | 0,8 kHz a 8 kHz, ajustado automaticamente para carga (suportado até 16 kHz) |
| Resolução de frequência | Configuração digital 0,01 Hz; configuração analógica 0,025% da frequência máxima |
| Modo de controle | Controle vetorial sem sensor (SVC); Controle V/F |
| Torque inicial | 0,5 Hz/150% (SVC) |
| Faixa de velocidade | 1:100 (SVC) |
| Precisão de estabilidade de velocidade | ±0,5% (CVL) |
| Capacidade de sobrecarga | Corrente nominal de 150% por 60 s; 170% por 12s; 190% por 1,5 s |
| Aumento de torque | Aumento automático de torque; aumento manual de 0,1% a 30,0% |
| Curva V/F | Curva linear, multiponto e quadrada (1,2 / 1,4 / 1,6 / 1,8 / 2,0 potência) |
| Separação V/F | Separação total, meia separação |
| Aceleração/desaceleração | Linear ou curva S, 0,0 a 6.500,0 s |
| Frenagem CC | Frequência inicial 0,00 Hz até frequência máxima; tempo 0,0 a 36,0 s; atual 0,0% a 100,0% |
| Controle JOG | Frequência JOG 0,00 Hz até a frequência máxima (padrão 5 Hz); aceleração/desaceleração 0,0 a 6500,0 s |
| PID integrado | Sim, para circuito fechado de pressão, vazão ou temperatura sem controlador externo |
| AVR | A tensão de saída permanece estável quando a tensão da rede flutua |

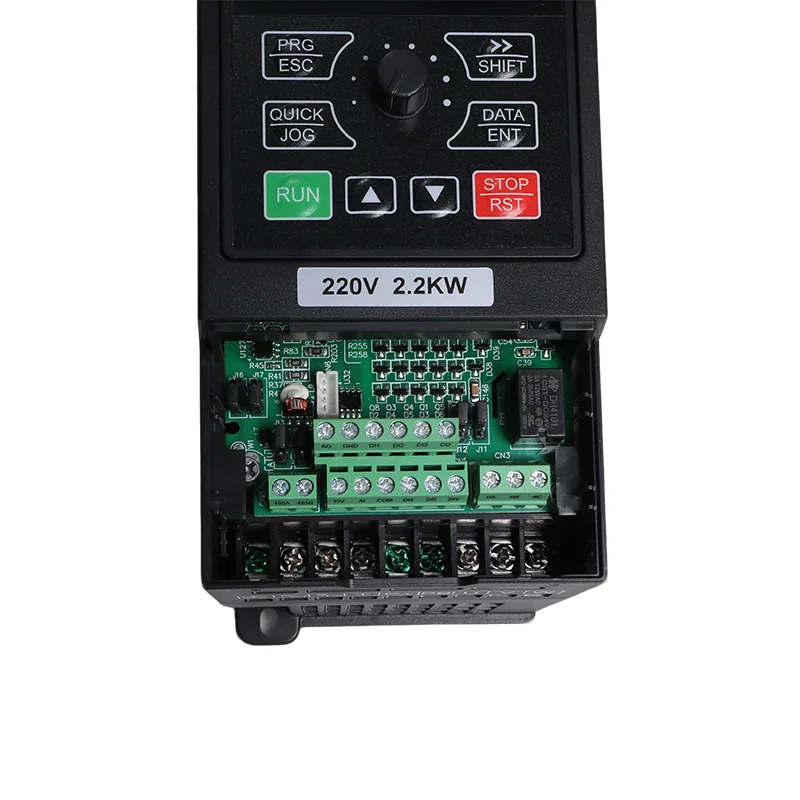

| Terminais de entrada | 5 entradas digitais, DI5 suporta pulso de alta velocidade de até 50 kHz; 1 entrada analógica 0-10 V ou 0-20 mA; 1 entrada para potenciômetro de teclado |
| Terminais de saída | 1 saída de pulso de alta velocidade até 50 kHz; 1 saída de relé; 1 saída analógica 0-20 mA ou 0-10 V |
| Comunicação | RS485, Modbus RTU |
| Proteção | Detecção de curto-circuito do motor ao ligar, perda de fase de saída, sobrecorrente, sobretensão, subtensão, sobretemperatura, sobrecarga, subcarga, luz fraca |
| Temperatura operacional | -10°C a 50°C; desclassificar 1% por 1°C acima de 40°C |
| Temperatura de armazenamento | -20°C a 60°C |
| Umidade | Abaixo de 95% UR, sem condensação |
| Altitude | Abaixo de 1000 m; desclassificar 1% por 100 m de 1.000 a 3.000 m |
| Vibração | Abaixo de 5,9 m/s² (0,6 g) |
| Gabinete | IP20, montagem em parede ou gabinete, instalação vertical |
| Sistema de distribuição | TN, TT |
| EMC/segurança | CEI 61800-3 (C3); CEI 61800-5-1 |
As informações da série PC10 descrevem uma sequência operacional automática para instalações configuradas para energia solar e de rede. Na configuração documentada, o parâmetro P8-15 seleciona o comportamento do modo de alimentação. Com P8-15 ajustado em 0, o acionamento funciona com energia solar quando disponível e utiliza a rede de acordo com a lógica de luz fraca e comutação configurada.
As informações dos parâmetros fornecidos listam P8-16 como intervalo de operação da rede, com padrão de 60 minutos, e P8-17 como atraso associado ao retorno à operação solar, com padrão de 4 segundos. Confirme a sequência suportada e os padrões de parâmetros no manual para o modelo exato e a versão do firmware antes do comissionamento.
Para um sistema que utiliza uma fonte de backup CA, a fiação e o arranjo de comutação devem seguir o diagrama de circuito aplicável. Confirme se é necessário equipamento de comutação externo; não presuma que o inversor sozinho executa todas as funções de comutação de fonte.
Para sistemas partilhados de abastecimento de água, irrigação e aquicultura, o funcionamento da bomba pode depender tanto do nível de água no tanque de armazenamento como da disponibilidade de água na fonte. Os parâmetros listados do PC10 fornecem funções relacionadas à detecção de nível de água, monitoramento de subcarga e diagnóstico de falha da sonda.
As informações de parâmetro fornecidas identificam P8-18 para detecção de nível de água AI, P8-19 para o limite de nível total e P8-20 para o atraso de suspensão. O sinal de nível e o limite configurados determinam como o inversor responde à condição monitorada do tanque. O tipo de sensor, a fiação e a sequência de controle real devem seguir o diagrama de fiação aplicável e as instruções de parâmetros.
As informações de proteção da fonte de água utilizam P8-24 para o nível de detecção de subcarga, P8-25 para o tempo de detecção e P8-26 para o ajuste de reset. Estes parâmetros são relevantes quando uma redução na carga do motor é utilizada para identificar uma possível falta de água ou uma condição relacionada da bomba.
A fonte fornecida identifica P8-22 como um limite de monitoramento de danos na sonda e E43 como a indicação de falha da sonda correspondente. Confirme a definição do alarme e as condições de detecção no manual do modelo relevante ao configurar ou solucionar problemas do sistema.
As funções de nível de água e subcarga dependem da seleção correta do sensor, instalação e configurações de parâmetros. Eles deverão ser comissionados e testados sob as condições especificadas na documentação do produto.
As informações fornecidas da série PC10 indicam que os comandos do painel e os comandos de comunicação podem ser retidos durante um ciclo de energia. O comportamento real de reinicialização deve ser verificado em relação à fonte de comando configurada, aos parâmetros de reinicialização e aos requisitos de segurança da aplicação.
RS485 Modbus RTU está listado como interface de comunicação. A fonte identifica o parâmetro de monitoramento U0-49 como o status do modo de alimentação, com 0 indicando operação da rede e 1 indicando operação solar. Estas informações podem ser utilizadas por um sistema de monitoramento compatível após a confirmação da definição do registro e dos valores de status disponíveis na documentação de comunicação aplicável.
O monitoramento remoto é útil quando o inversor opera em um tanque de água, estação de irrigação ou outro local onde o controlador não é atendido continuamente. A configuração de comunicação deve ser testada para confirmar se o status exibido corresponde ao estado operacional real.
No modo de uso geral, o inversor fornece controle de motor de frequência variável para equipamentos compatíveis. Os métodos de controle listados são controle vetorial sem sensor (SVC) e controle V/F, com funções adicionais incluindo PID integrado, aceleração e desaceleração ajustáveis, controle JOG e comunicação Modbus RTU.
A configuração de uso geral pode ser considerada para aplicações compatíveis, como desidratação de minas, supressão de poeira em pedreiras, circulação industrial e bombas de processo. O modelo deve ser compatível com a corrente nominal do motor, características de carga, requisitos de aceleração e serviço operacional.
O parâmetro P8-00 é identificado nas informações fornecidas como parâmetro de seleção do modo de operação. O modo deve ser configurado de acordo com a aplicação real e as instruções do modelo fornecido. Qualquer mudança entre a bomba solar e a operação de uso geral deve seguir o procedimento prescrito de configuração de parâmetros e comissionamento.
Para bombeamento de água de poço ou rio para um tanque de distribuição, a operação solar do inversor e as funções de monitoramento de nível listadas podem ser consideradas como parte do projeto do sistema. A classificação do motor, a altura manométrica de bombeamento, o volume de água necessário e o controle do nível do tanque devem ser definidos antes da seleção do inversor.
Os sistemas de irrigação partilhados podem utilizar uma bomba central para abastecer vários campos ou zonas de irrigação. A seleção deve refletir o fluxo necessário, a carga dinâmica total, a programação operacional diária e a disponibilidade de energia solar ou de rede.
As bombas de troca e circulação de água em locais de aquicultura podem usar controle de frequência variável quando o motor e a bomba forem compatíveis. O cronograma de bombeamento necessário e os controles de gerenciamento de água devem ser considerados juntamente com o fornecimento de energia do local.
No modo de uso geral, o inversor pode ser avaliado quanto a equipamentos compatíveis de drenagem de minas, gerenciamento de água de poço e bombeamento de supressão de poeira. Verifique a classificação do motor, as condições de carga, os requisitos ambientais e o método de controle necessário para a instalação específica.
A configuração de uso geral pode ser considerada para circulação compatível de água de processo, montagem de torre de resfriamento e outras tarefas de bombeamento industrial. A vazão necessária, a pressão operacional e as características do motor devem ser avaliadas como parte do projeto do sistema.
| Item | Especificação |
|---|---|
| Frequência nominal | 50/60Hz |
| Faixa de frequência de entrada | ±5% (47,5 a 63 Hz) |
| Tensão de saída | 0 para tensão de entrada |
| Frequência de saída | 0,1 a 500Hz |
| Frequência máxima | 0 a 500 Hz (SVC e controle V/F) |
| Frequência da operadora | 0,8 kHz a 8 kHz, ajustado automaticamente para carga; até 16 kHz suportado |
| Resolução de frequência | Configuração digital 0,01 Hz; configuração analógica 0,025% da frequência máxima |
| Modo de controle | Controle vetorial sem sensor (SVC); Controle V/F |
| Torque inicial | 0,5 Hz/150% (SVC) |
| Faixa de velocidade | 1:100 (SVC) |
| Precisão de estabilidade de velocidade | ±0,5% (CVL) |
| Capacidade de sobrecarga | Corrente nominal de 150% por 60 s; 170% por 12s; 190% por 1,5 s |
| Aumento de torque | Aumento automático de torque; aumento manual de 0,1% a 30,0% |
| Curva V/F | Curva linear, multiponto e quadrada (1,2 / 1,4 / 1,6 / 1,8 / 2,0 potência) |
| Separação V/F | Separação total, meia separação |
| Aceleração/desaceleração | Linear ou curva S, 0,0 a 6.500,0 s |
| Frenagem CC | Frequência inicial 0,00 Hz até frequência máxima; tempo 0,0 a 36,0 s; atual 0,0% a 100,0% |
| Controle JOG | Frequência JOG 0,00 Hz até a frequência máxima (padrão 5 Hz); aceleração/desaceleração 0,0 a 6500,0 s |
| PID integrado | Sim, para circuito fechado de pressão, vazão ou temperatura sem controlador externo |
| AVR | A tensão de saída permanece estável quando a tensão da rede flutua |
| Terminais de entrada | 5 entradas digitais, DI5 suporta pulso de alta velocidade de até 50 kHz; 1 entrada analógica 0-10 V ou 0-20 mA; 1 entrada para potenciômetro de teclado |
| Terminais de saída | 1 saída de pulso de alta velocidade até 50 kHz; 1 saída de relé; 1 saída analógica 0-20 mA ou 0-10 V |
| Comunicação | RS485, Modbus RTU |
| Proteção | Detecção de curto-circuito do motor ao ligar, perda de fase de saída, sobrecorrente, sobretensão, subtensão, sobretemperatura, sobrecarga, subcarga, luz fraca |
| Temperatura operacional | -10°C a 50°C; desclassificar 1% por 1°C acima de 40°C |
| Temperatura de armazenamento | -20°C a 60°C |
| Umidade | Abaixo de 95% UR, sem condensação |
| Altitude | Abaixo de 1000 m; desclassificar 1% por 100 m de 1.000 a 3.000 m |
| Vibração | Abaixo de 5,9 m/s² (0,6 g) |
| Gabinete | IP20, montagem em parede ou gabinete, instalação vertical |
| Sistema de distribuição | TN, TT |
| EMC/segurança | CEI 61800-3 (C3); CEI 61800-5-1 |
O gabinete é classificado como IP20 e não oferece proteção contra entrada de água. O inversor deve ser instalado em um ambiente interno ou com gabinete de proteção adequado, com ventilação adequada e de acordo com seus requisitos de temperatura, umidade e instalação.
As configurações de referência fornecidas especificam três strings de 18 módulos classificados em 250 Wp ou três strings de 15 módulos classificados em 300 Wp. Esses arranjos correspondem a 54 módulos ou 45 módulos, respectivamente, e uma potência nominal calculada do conjunto de 13,5 kWp em ambos os casos. O projeto final do string deve ser verificado em relação à folha de dados do módulo, à temperatura mínima do local e aos limites de tensão CC do inversor.
A especificação fornecida lista um nível máximo de ruído de 65 dBA. A necessidade de tratamento acústico adicional depende do local de instalação, da acústica da sala, do equipamento operacional e dos requisitos de ruído aplicáveis. Considere o ambiente de instalação ao posicionar o inversor em um prédio ocupado ou em uma sala de equipamentos fechada.
A configuração de uso geral deve corresponder à carga total e ao método de controle suportado. Para aplicações de controle vetorial, confirme o arranjo do motor aplicável no manual. A operação de vários motores a partir de um inversor requer que a corrente combinada permaneça dentro da classificação do inversor e que cada motor tenha proteção contra sobrecarga adequada. Siga as instruções do fabricante para o modo de controle selecionado.
As informações fornecidas identificam o parâmetro de monitoramento U0-49 como o indicador do modo de fornecimento, com 0 representando a operação da rede e 1 representando a operação solar. O parâmetro pode ser lido através do Modbus RTU onde for suportado. Confirme a definição do registro e as configurações de comunicação no manual aplicável antes de integrá-lo a um sistema de monitoramento remoto.
Mantenha o dissipador de calor e o ventilador de resfriamento livres de poeira, inspecione os terminais e as conexões da fiação de acordo com o cronograma de manutenção e monitore a temperatura ambiente e a ventilação. A faixa de temperatura operacional listada é de -10°C a 50°C, com redução de capacidade acima de 40°C. A orientação de altitude fornecida também especifica a redução acima de 1000 m. Siga as instruções exatas do modelo para intervalos de inspeção e procedimentos de manutenção.
Não. As informações fornecidas da série PC10 listam o modo de bomba solar e o modo de inversor de uso geral. A operação da bomba solar inclui MPPT e as funções de proteção documentadas relacionadas ao bombeamento, enquanto a operação de uso geral suporta controle de motor SVC ou V/F, PID e Modbus RTU. O parâmetro P8-00 é identificado como parâmetro de seleção de modo. Confirme a configuração permitida e o procedimento de mudança de modo no manual específico do modelo.
