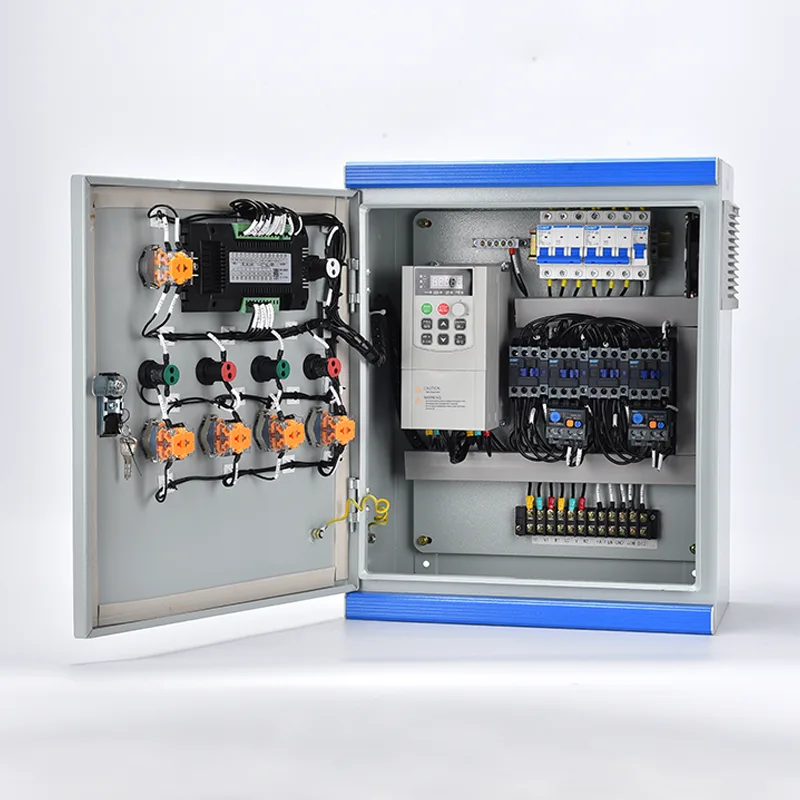

Painel de controle HVAC

Cada painel de controle HVAC é projetado de acordo com os requisitos específicos do sistema mecânico que ele governa — seja uma unidade única de tratamento de ar, uma planta de resfriamento com múltiplas bombas e torres de resfriamento ou um sistema de gerenciamento de zona VAV em todo o edifício. O invólucro do painel acomoda toda a infraestrutura elétrica: isolamento de energia de entrada, proteção de circuito, partidas de motor (direto-on-line, estrela-triângulo, partidas suaves ou inversores de frequência variável), relés de controle, intertravamentos de segurança e um controlador dedicado — normalmente um PLC ou DDC — com terminais de sensor de campo para entradas de temperatura, umidade, pressão, fluxo e qualidade do ar. Uma tela sensível ao toque HMI montada na porta ou um teclado oferecem aos operadores visibilidade do sistema em tempo real e controle de parâmetros. A conectividade via BACnet, Modbus ou Ethernet/IP permite integração perfeita com sistemas de gerenciamento predial (BMS). As classificações de gabinete de IP42 a IP65 são adequadas para salas mecânicas internas, plataformas de plantas em telhados e locais externos expostos. Esquemas de proteção abrangentes cobrem curto-circuito, sobrecarga, perda de fase, sub/sobretensão e fuga à terra em todos os circuitos, com intertravamentos de segurança obrigatórios conectados para desligamento de alarme de incêndio, proteção contra congelamento e prova de fluxo de ar. É mantida a total conformidade com IEC 61439-1/2, IEC 60364 e padrões regionais de segurança elétrica.

Aplicações ideais

Desde um único manipulador de ar até uma planta central em todo o campus, os painéis de controle HVAC fornecem a inteligência elétrica centralizada que mantém os sistemas mecânicos funcionando de forma segura, eficiente e em coordenação com a rede mais ampla de automação predial.

Edifícios de escritórios comerciais e empreendimentos de uso misto

Grandes torres de escritórios, shopping centers e complexos de uso misto operam diversas unidades de tratamento de ar, resfriadores, torres de resfriamento e zonas de ventilação. Os painéis de controle HVAC centralizam o controle e a proteção de cada pacote mecânico – um painel AHU gerenciando ventiladores de fornecimento e retorno, serpentinas de resfriamento, amortecedores economizadores e status do filtro, ou um painel de planta de resfriamento sequenciando vários compressores, bombas primárias e secundárias e ventiladores de torre de resfriamento. A integração com o BMS do edifício via BACnet/IP ou Modbus permite que os gestores das instalações monitorizem e ajustem todos os sistemas a partir de uma estação de trabalho central.

Instalações industriais e de manufatura

Fábricas, plantas de processamento e armazéns geralmente exigem ventilação dedicada e resfriamento de processos separados do ar condicionado de conforto. Os painéis de controle nesses ambientes gerenciam exaustores de alta potência, unidades de ar complementar, sistemas de coleta de pó e resfriadores de processo. O controle baseado em PLC com protocolos de comunicação industrial suporta lógica de intertravamento complexa — como a coordenação da ventilação com a operação da linha de produção ou a exaustão do forno do processo. Gabinetes resistentes com proteção aprimorada contra poeira e umidade lidam com condições ambientais desafiadoras.

Data centers e instalações de missão crítica

O resfriamento do data center é uma função crítica 24 horas por dia, 7 dias por semana. Os painéis de controle HVAC que gerenciam manipuladores de ar em salas de computadores (CRAH), condicionadores de ar em salas de computadores (CRAC), bombas de água gelada e ventiladores condensadores são projetados para redundância e confiabilidade. Entrada de alimentação dupla, integração de chave de transferência automática e saídas de alarme à prova de falhas garantem que o resfriamento continue durante distúrbios da rede elétrica. O controle de temperatura e umidade de alta precisão, com conectividade Modbus/BACnet à plataforma de gerenciamento de infraestrutura de data center (DCIM), fornece monitoramento ambiental em tempo real.

Hospitais e instalações de saúde

Salas de cirurgia, salas de isolamento, salas limpas e enfermarias gerais exigem relações específicas de qualidade do ar, temperatura, umidade e pressão. Os painéis de controle HVAC em ambientes de saúde gerenciam esses ambientes precisos. Funções críticas de alarme – temperatura alta/baixa, variações de umidade, perda de fluxo de ar e status do filtro – são conectadas à chamada de enfermagem do edifício ou ao sistema de monitoramento central. Os painéis são projetados para facilitar a manutenção e incorporam recursos de isolamento, permitindo manutenção sem desligamento do sistema.

Hotéis, resorts e hospitalidade

O conforto dos hóspedes é fundamental. Painéis de controle HVAC gerenciam plantas centrais de resfriamento, sistemas de caldeiras, manipuladores de ar que atendem espaços públicos e controladores de zona de unidades fan coil em andares de hóspedes. Horários pré-programados com base na ocupação reduzem o consumo de energia durante períodos de baixa ocupação, ao mesmo tempo que garantem que os quartos atinjam os pontos de conforto no momento do check-in.

Campi Educacionais e Edifícios Institucionais

Prédios universitários, escolas e instalações governamentais espalhadas por diversas estruturas se beneficiam de plataformas padronizadas de painéis de controle HVAC. A sala mecânica de cada edifício é atendida por painéis dedicados para AHUs, bombas e unidades terminais, todos conectados em rede a um BMS em todo o campus. A abordagem simplifica o treinamento de manutenção e o gerenciamento de peças de reposição.

Aprofundamento técnico

Os painéis de controle HVAC são projetados como conjuntos abrangentes de distribuição de energia, controle de motor e automação - cada um projetado de forma personalizada para corresponder à programação do equipamento mecânico e às sequências de operação.

Distribuição de energia e proteção de circuito

A seção de entrada aceita energia trifásica (normalmente 400 V/480 V, 50/60 Hz) por meio de uma chave seccionadora principal ou disjuntor travável, com classificação de resistência a curto-circuito calculada para a corrente de falha disponível no local. A distribuição downstream é organizada por função de equipamento: ramificações separadas para ventiladores, bombas, compressores e circuitos de controle. A proteção do circuito do motor é fornecida por disjuntores termomagnéticos ou seccionadores com fusíveis adaptados à corrente de plena carga do motor, com relés de sobrecarga (eletrônicos ou térmicos) fornecendo curvas de disparo IEC Classe 10/20/30. A alimentação de controle — normalmente 24 VCA, 24 VCC ou 230 VCA — é derivada de um transformador de controle dedicado com circuitos secundários com fusíveis independentes, isolando os componentes eletrônicos de controle dos transientes do lado da alimentação.

Controle do motor e métodos de partida

Dependendo do tamanho do motor, dos requisitos de torque de partida e da tolerância do sistema mecânico para corrente de partida, o painel incorpora o método de partida apropriado:

●  Direct-on-line (DOL): para ventiladores menores e bombas de até aproximadamente 7,5 kW

●  Estrela-triângulo: para motores de média potência onde é necessária corrente de partida reduzida

●  Soft starter: para bombas e ventiladores onde a aceleração suave elimina golpe de aríete ou deslizamento da correia

●  Acionamento de frequência variável (VFD): para aplicações que exigem modulação de velocidade com base na demanda, como ventiladores de alimentação da AHU controlados pela pressão estática do duto ou bombas secundárias de água gelada que respondem à pressão diferencial no circuito.

Os VFDs são especificados com mitigação de harmônicas integrada (indutâncias do link CC) e filtros dV/dt de saída onde os comprimentos dos cabos excedem os limites do fabricante. Todos os inversores são configurados para comunicação serial com o controlador do painel para referência de velocidade e feedback de status.

Plataforma de controlador: PLC vs. DDC

A arquitetura de controle é selecionada com base na complexidade e nos requisitos de integração da aplicação:

●  Os controladores DDC são típicos para aplicações HVAC comerciais integradas a um BMS por meio de BACnet MS/TP ou BACnet/IP nativo. Bibliotecas de aplicações pré-programadas abrangem sequências padrão de AHU, resfriador e caldeira.

●  O controle baseado em PLC é especificado para ambientes industriais, sequenciamento complexo de múltiplos compressores ou onde o sistema deve interagir com equipamentos não HVAC, como máquinas de processo. As plataformas PLC suportam lógica ladder, bloco de funções ou programação de texto estruturado, com comunicação Profinet, Ethernet/IP ou Modbus TCP.

●  Ambas as plataformas executam a sequência definida de operação: cronogramas, loops PID de temperatura/pressão, sequenciamento de partida/parada, geração de alarme e registro de tempo de execução.

Interface do sensor e fiação de campo

Blocos de terminais dedicados acomodam fiação de campo de sensores de temperatura (termistores NTC, RTD, 4-20 mA), transdutores e interruptores de pressão, sensores de umidade, interruptores de prova de fluxo de ar montados em dutos, interruptores de pressão diferencial para status do filtro e sinais de feedback de válvula/atuador. Todas as entradas analógicas são filtradas e protegidas contra transientes induzidos. As entradas digitais são isoladas individualmente através de optoacopladores ou relés de interposição. A falha do sensor é detectada e alarmada, com estratégias de fallback configuráveis ​​— por exemplo, padronizando para uma operação de ventilador de velocidade fixa em caso de perda do sensor de pressão do duto.

IHM e interface do operador

Uma tela sensível ao toque HMI colorida montada na porta (normalmente de 7 polegadas ou maior) ou indicadores LED e botões discretos fornecem interface local do operador. A IHM exibe gráficos de status do sistema em tempo real – temperatura, umidade, pressão, tempo de execução do equipamento, tendências de consumo de energia – com painéis configuráveis ​​pelo usuário. Os ajustes de parâmetros são protegidos por senha com múltiplos níveis de acesso (operador, supervisor, engenheiro). O anúncio de alarme inclui registro de eventos com registro de data e hora com rastreamento de confirmação. Para painéis integrados ao BMS, a IHM pode servir como uma ferramenta local de substituição e comissionamento, em vez da interface diária principal.

Intertravamentos de segurança e lógica de proteção

Funções críticas de segurança são implementadas em lógica conectada independente do controlador, garantindo uma operação à prova de falhas mesmo em caso de falha do processador:

●  Interface de alarme de incêndio: a entrada de contato sem tensão do painel de incêndio força o desligamento da AHU e o fechamento do amortecedor

●  Proteção contra congelamento: o termostato de baixa temperatura nas serpentinas de água desarma a unidade e abre a válvula para evitar a ruptura da serpentina

●  Comprovação de fluxo de ar: o interruptor de pressão diferencial no fluxo de ar evita a energização do aquecedor elétrico ou a gás sem fluxo de ar verificado

●  Os interruptores de refrigerante de alta e baixa pressão protegem os compressores

●  Comutadores sísmicos e vibratórios quando exigido pelo código local

Todos os intertravamentos de segurança são conectados ao circuito de disparo do relé de controle principal ou CLP de segurança, garantindo desligamento imediato e incondicional.

Cerco e Construção Ambiental

O gabinete do painel é fabricado em chapa eletrogalvanizada ou de aço inoxidável de 1,5 mm a 2,0 mm com acabamento revestido a pó. As classificações comuns incluem:

●  IP42/IP43 para salas mecânicas internas com ambientes limpos e com temperatura controlada

●  IP54/IP55 para salas de equipamentos, gabinetes de plantas em telhados ou locais semi-expostos

●  IP65 para instalações externas expostas à chuva, poeira e sol direto

O gerenciamento térmico ativo – ventilação de ar forçado filtrado com controle termostático do ventilador – está incluído para painéis densos de VFD ou ambientes de instalação com alta temperatura ambiente. Para gabinetes externos, são especificados um dossel de proteção solar, aquecedor anticondensação e ferragens de aço inoxidável resistentes à corrosão.

Comunicação e Integração BMS

Os gateways de comunicação traduzem o protocolo do controlador para o backbone BMS da instalação. BACnet nativo (MS/TP ou IP), Modbus RTU/TCP e adaptadores opcionais LonWorks ou Ethernet/IP estão disponíveis. Todos os pontos monitorados — temperaturas, pressões, vazões, status do equipamento, horas de funcionamento, dados de energia e estados de alarme — ficam visíveis para o BMS. O ajuste remoto do ponto de ajuste e o gerenciamento de cronograma permitem a otimização energética centralizada em todo o portfólio de edifícios.

Recursos de eficiência energética

A medição de energia integrada opcional mede o consumo em nível de painel ou de carga individual. O controlador pode executar sequências de otimização de energia, como resfriamento livre do economizador, ventilação controlada por demanda (baseada em CO₂), partida/parada ideal e redefinição da temperatura da água gelada com base nas condições externas — reduzindo o consumo anual de energia HVAC em 15% a 25% em comparação com o controle de parâmetro fixo.

4. Perguntas frequentes

Q1: O Painel de Controle HVAC é um produto padrão ou personalizado para cada projeto?

Cada painel é projetado sob medida para corresponder ao cronograma de equipamentos mecânicos, à sequência de operação e à lista de carga elétrica do projeto. Nossos engenheiros de aplicação trabalham com base em seu P&ID, planilhas de dados de equipamentos e especificações de controle. Arquiteturas internas padronizadas e bibliotecas de componentes garantem qualidade consistente, ao mesmo tempo que acomodam requisitos específicos do local.

Q2: Qual plataforma de controlador você usa – PLC ou DDC?

Oferecemos ambos e recomendaremos a plataforma apropriada com base no seu projeto. Os controladores DDC (nativos do BACnet) atendem a aplicações de edifícios comerciais com integração BMS. Os PLCs são especificados para instalações industriais, sequências complexas ou onde a integração com equipamentos não HVAC é necessária. Está disponível suporte para vários fornecedores – trabalhamos com marcas líderes e também podemos fornecer alternativas de plataforma aberta.

Q3: Quais equipamentos HVAC o painel pode controlar?

Nossos painéis são configurados para todos os equipamentos HVAC comuns: unidades de tratamento de ar (volume constante e VAV), unidades de telhado empacotadas, plantas de resfriamento (resfriadas a ar e resfriadas a água), sistemas de caldeiras, torres de resfriamento, sistemas de bombeamento (primários, secundários e terciários), unidades fan coil, ventiladores de recuperação de calor e sistemas de exaustão/extração de fumaça. Painéis multiequipamentos que gerenciam uma sala mecânica inteira são uma oferta padrão.

Q4: O painel pode ser integrado ao nosso sistema de gerenciamento predial existente?

Sim. Protocolos de comunicação incluindo BACnet/IP, BACnet MS/TP, Modbus RTU, Modbus TCP e LonWorks estão disponíveis. Confirmaremos o protocolo específico, a taxa de transmissão e a lista de pontos durante a fase de engenharia para garantir uma integração plug-and-play perfeita com seu BMS.

Q5: Quais padrões e certificações de segurança os painéis atendem?

Os painéis são projetados e testados de acordo com IEC 61439-1/2 para conjuntos de manobra e controle de baixa tensão. Todos os componentes possuem marcação CE. Certificações regionais adicionais (UL, UKCA, etc.) estão disponíveis. A documentação completa do teste de aceitação de fábrica (FAT) é fornecida com cada painel, incluindo verificação de circuito, teste de resistência de isolamento, teste de sequência funcional e validação de intertravamento de segurança.

Q6: Como o painel é testado antes do envio?

Cada painel passa por um teste abrangente de aceitação de fábrica, incluindo: verificação de fiação ponto a ponto, teste de resistência de isolamento (circuitos de potência e controle), teste funcional completo de todas as partidas e inversores de motor, verificação de circuito de E/S do controlador, teste simulado de sequência de operação em relação à narrativa de controle aprovada, teste de IHM e interface de comunicação e verificação da função de intertravamento de segurança. Um relatório FAT detalhado é fornecido com o painel.

Q7: Que manutenção é necessária após a instalação?

A manutenção anual recomendada inclui: imagens térmicas de conexões de energia para identificar terminações soltas, verificação funcional de intertravamentos de segurança e paradas de emergência, verificação da calibração do sensor, inspeção de ventiladores de resfriamento e condição do filtro e limpeza geral do interior do gabinete. Todos os componentes são acessíveis pelas portas frontais; peças sobressalentes críticas, como fusíveis e bobinas do contator, são identificadas no manual de manutenção fornecido.

Q8: Você pode oferecer suporte ao comissionamento em campo?

Suporte para comissionamento remoto via videochamada está incluído em cada painel. O comissionamento no local e os serviços de integração BMS podem ser organizados dependendo da localização e escopo do projeto.

Um novo terminal de aeroporto internacional – implantação de painel de controle HVAC

Fundo

Um importante aeroporto internacional no Médio Oriente construiu um novo terminal de passageiros para acomodar a crescente procura de capacidade. O terminal, que se estende por mais de 700.000 metros quadrados, exigia uma infraestrutura HVAC abrangente para manter o conforto dos passageiros nos saguões de embarque, saguões de desembarque, zonas de varejo, lounges e áreas de manuseio de bagagem em temperaturas externas extremas que chegavam a 50°C.

O desafio

O projeto mecânico especificou uma planta central de resfriamento com 12 resfriadores centrífugos resfriados a água, 48 unidades de tratamento de ar variando de 15kW a 160kW, vários conjuntos de bombas de água resfriada (primária e secundária), ventiladores de torre de resfriamento, ventiladores de recuperação de energia e ventilação dedicada para manuseio de bagagem fechada e áreas de fábrica. Todos os equipamentos foram distribuídos em vários pisos mecânicos e gabinetes de plantas no telhado.

O empreiteiro elétrico do projeto enfrentou um cronograma de construção difícil. A fabricação de painéis de controle individuais no local para cada peça de equipamento exigiria um grande número de eletricistas no local por longos períodos, introduziria variação de qualidade e arriscaria erros de coordenação entre os subcontratados elétricos e de controle. A operadora do aeroporto também exigiu a integração total do BACnet com o BMS empresarial da instalação para gerenciamento centralizado de energia e manutenção preditiva.

Por que painéis de controle HVAC projetados de fábrica?

A equipe do projeto optou por adquirir todos os painéis de controle HVAC como conjuntos pré-testados e projetados de fábrica. As vantagens foram decisivas:

●  Cada painel foi projetado a partir do cronograma de equipamentos mecânicos e da sequência de operação do consultor de controles, garantindo uma correspondência individual entre cada painel e seu equipamento atribuído.

●  Toda a distribuição de energia interna, proteção do motor, VFDs, fiação de controle, lógica PLC/DDC e configuração de IHM foram totalmente montadas e testadas na fábrica antes do envio, reduzindo o tempo no local para montar o painel, conectar a energia de entrada e terminar os cabos do sensor de campo.

●  O gateway de comunicação BACnet foi pré-configurado e uma lista completa de pontos foi fornecida ao integrador BMS antes da chegada dos painéis, eliminando a demorada depuração do protocolo de campo.

●  Os intertravamentos de segurança — desligamento de alarme de incêndio, proteção contra congelamento para serpentinas de água gelada, intertravamento de prova de fluxo de ar para aquecedores elétricos — foram conectados na fábrica com verificação documentada, atendendo aos rígidos requisitos de segurança das autoridades aeroportuárias.

●  O design consistente do painel em todas as 48 AHUs simplificou o treinamento do operador e o estoque de peças sobressalentes para a equipe de manutenção do aeroporto.

Implantação

Oitenta e seis painéis de controle HVAC foram fabricados e entregues — abrangendo chillers, bombas, AHUs e sistemas de recuperação de energia. Os tamanhos dos painéis variavam desde gabinetes compactos de montagem na parede para pequenas unidades de ventilação até gabinetes de chão com múltiplas seções para AHUs de 160 kW com VFDs integrados. Todos os painéis incorporaram gateways de comunicação BACnet/IP e telas sensíveis ao toque HMI montadas nas portas para acesso do operador local. Os painéis foram enviados pré-programados e testados pelo FAT, com o pacote de documentação de cada painel incluindo diagramas de fiação, impressões da lógica do controlador e certificados FAT.

Resultados

●  O tempo de comissionamento no local foi reduzido em aproximadamente 50% em comparação com as estimativas de orçamento baseadas em painéis tradicionais fabricados no local, ajudando o terminal a cumprir o prazo de inauguração.

●  O programa FAT de fábrica identificou e retificou 12 conflitos de lógica de sequência durante o pré-teste, problemas que, de outra forma, teriam surgido durante a dispendiosa solução de problemas no local.

●  A integração total do BACnet com o BMS do aeroporto foi alcançada três semanas após a energização do painel, com todos os 86 painéis reportando dados operacionais e aceitando comandos de supervisão.

●  No primeiro ano de operação, os dados registrados pelo BMS permitiram que a equipe de instalações otimizasse os cronogramas de redefinição da temperatura da água gelada, alcançando uma redução de 12% no consumo de energia da planta do resfriador em comparação com a linha de base do projeto original.

●  A empresa contratada de manutenção do aeroporto relatou trabalho corretivo mínimo, creditando o design padronizado do painel e a documentação abrangente pela familiarização eficiente da equipe.
