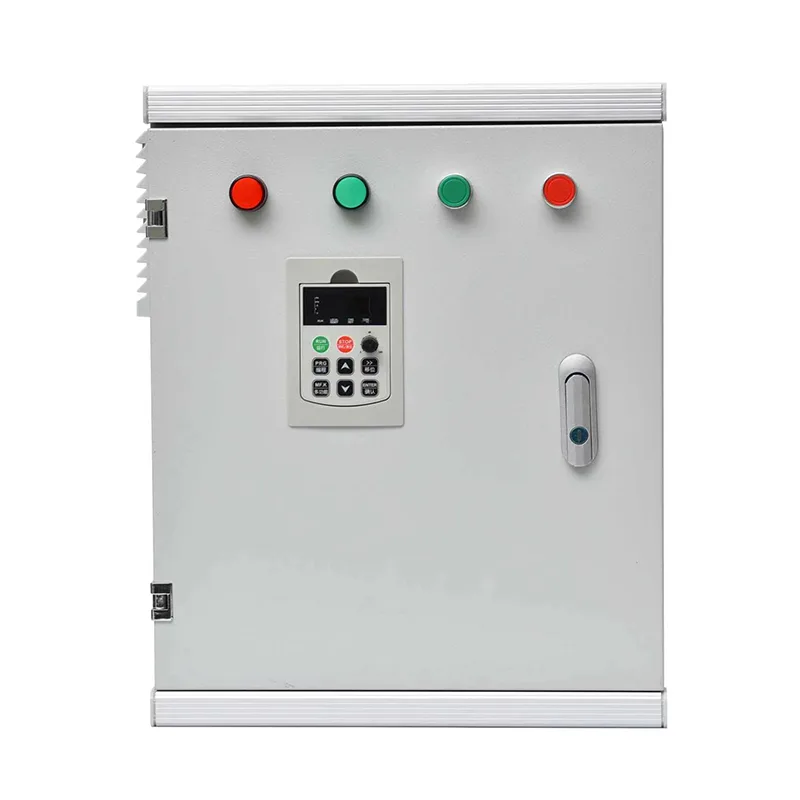

O gabinete de soft starter oferecido pelo fabricante líder na China, Csivei, inclui uma unidade de soft starter trifásica (classificada de 7,5 a 800 kW, 380–690 V), um disjuntor de entrada ou seccionadora com fusível, um contator de bypass integrado, um relé de sobrecarga do motor e um transformador de controle. As características de partida — limite de corrente programável, tempo de rampa de tensão e torque inicial — são definidas por meio de um teclado digital ou IHM. As funções opcionais incluem uma rampa de parada suave para sistemas de bomba para evitar golpe de aríete. A proteção cobre curto-circuito, sobrecarga, perda de fase, sub/sobretensão e sobretemperatura do tiristor. A comunicação padrão via Modbus RTU permite a conexão ao DCS ou SCADA da planta; opcionais Profibus, Profinet ou Ethernet/IP estão disponíveis. O gabinete de piso é fabricado em aço galvanizado com acabamento revestido a pó, com classificação IP42 a IP55, adequado para salas elétricas internas e ambientes industriais empoeirados.
Para motores que operam em velocidade fixa, mas que exigem partida suave para proteger equipamentos acionados e redes elétricas, o Soft Starter Cabinet oferece uma alternativa compacta e de baixa manutenção para partidas diretas on-line ou estrela-triângulo.
As bombas de captação, reforço e transferência de água bruta se beneficiam da partida suave, o que elimina o golpe de aríete nas tubulações e reduz o desgaste mecânico nos impulsores e acoplamentos da bomba. A função de parada suave integrada amortece ainda mais o impacto da válvula de retenção e os picos de pressão. A operação de bypass durante o funcionamento em estado estacionário garante a geração mínima de calor no gabinete, mesmo em estações de bombeamento com ventilação limitada.
Chillers, ventiladores de torres de resfriamento e grandes motores de unidades de tratamento de ar em edifícios comerciais podem consumir altas correntes de inicialização que fazem com que as luzes pisquem e sobrecarreguem os controles do gerador. Os gabinetes do soft starter limitam a corrente de partida a 3–4 vezes a carga total, evitando quedas de tensão. Os contatores de bypass eliminam as perdas contínuas dos tiristores, mantendo a eficiência energética do sistema durante as longas horas de operação do edifício.
Transportadores de correia e britadores de rocha exigem aplicação de torque suave durante a partida para proteger caixas de engrenagens, emendas de correia e acoplamentos contra cargas de choque. O recurso de partida ajustável do soft starter fornece um breve pulso de alto torque antes da aceleração, superando o atrito de ruptura de uma correia totalmente carregada. Quando o motor estiver funcionando, o contator de bypass garante uma operação fria e com eficiência energética em ambientes empoeirados e de alta temperatura.
Compressores de parafuso e alternativos em fábricas, juntamente com misturadores e agitadores em processamento químico, iniciam sob carga e precisam de aceleração suave. Os soft starters eliminam os transientes abruptos de torque que aceleram o desgaste dos rolamentos e das palhetas, enquanto a operação de bypass garante que não haja perdas no tiristor durante longos funcionamentos contínuos.
Bombas submersíveis para poços profundos e grandes sistemas de sprinklers em áreas remotas dependem de soft starters para proteger os eixos das bombas e os revestimentos dos poços contra o torque de partida. Os gabinetes são compatíveis com fontes de gerador, pois a corrente de partida reduzida permite que um gerador menor dê partida em uma bomba maior. A operação de bypass reduz o consumo de combustível durante a época de irrigação.
O gabinete do Soft Starter integra um soft starter baseado em tiristor com proteção total do motor e do circuito em um único gabinete pré-cabeado, otimizado para controle industrial de motores de velocidade fixa.
O soft starter controla seis retificadores controlados por silício (SCRs) antiparalelos, um par por fase, para aumentar suavemente a tensão do motor de um nível de torque inicial ajustável (normalmente 30–60% do nominal) até a tensão total durante um tempo de rampa definido pelo usuário (0,5–60 segundos). Durante a aceleração, a corrente é limitada a um múltiplo definido da corrente de plena carga, normalmente 3–5x, evitando sobrecarga do transformador ou gerador. Assim que o motor se aproxima da velocidade síncrona, um algoritmo interno detecta a queda na corrente e sinaliza um contator de bypass para fechar, conectando diretamente o motor à rede elétrica. Isto desvia a corrente dos SCRs, eliminando suas perdas de condução e geração de calor.
Após a partida, toda a corrente do motor flui através do contator de bypass mecânico, que é classificado para serviço contínuo. Os SCRs permanecem desligados, portanto o soft starter não contribui em nada para o aumento térmico. Esta é uma vantagem importante sobre os VFDs em aplicações de velocidade fixa: o gabinete funciona frio e requer ventilação mínima. Se uma parada suave for selecionada, o bypass abre no desligamento e os SCRs são reativados para reduzir gradualmente a tensão, evitando o golpe de aríete.
O gabinete fornece proteção total do motor através de um disjuntor termomagnético e um relé de sobrecarga eletrônico com detecção de perda de fase e desequilíbrio de corrente. A proteção contra curto-circuito é coordenada para preservar a integridade do SCR. As proteções adicionais incluem:
● Proteção contra sub/sobretensão, desligando antes de danificar o motor devido a anomalias de tensão
● Detecção de sobretemperatura por tiristor, com alarme e estágio de desarme
● Inversão de fase e detecção de perda de fase
● Proteção de rotor travado e travado por meio do relé
Intertravamentos de segurança externos (por exemplo, parada de emergência, interruptor de vibração) são conectados ao circuito de controle por meio de terminais dedicados.
Um teclado digital com display LCD na unidade de partida fornece configuração de parâmetros locais, controle de partida/parada e indicação de status — incluindo corrente do motor, tensão e códigos de falha. Uma IHM montada na porta pode ser integrada para gabinetes maiores. O Modbus RTU RS485 padrão permite partida/parada remota, download de parâmetros e relatório de alarme para um DCS ou SCADA. Para redes de plantas exigentes, estão disponíveis gateways Profibus DP, Profinet ou Ethernet/IP.
O gabinete de piso é construído em chapa de aço galvanizado de alto calibre com acabamento em pó à prova de intempéries. Como o calor do tiristor é gerado apenas durante as rampas de partida e parada de segundos, o resfriamento por convecção natural costuma ser suficiente para gabinetes internos. Para unidades de alta potência ou ambientes com alto ambiente, são fornecidos ventiladores de ar forçado filtrado com controle termostático. A classificação de proteção padrão é IP42 a IP54; classificações mais altas estão disponíveis para locais empoeirados ou externos.
Cada gabinete passa por um teste de aceitação de fábrica, incluindo: medição da resistência de isolamento do circuito de potência, verificação do circuito de disparo SCR, operação do contator de bypass e teste funcional de todos os perfis de partida/parada programados e funções de proteção. O conjunto foi projetado e testado de acordo com IEC 61439-1/2, e todos os circuitos de controle são testados de acordo com os padrões de imunidade a ruído aplicáveis.
P1: Quando devo escolher um gabinete de soft starter em vez de um VFD ou DOL?
Escolha um soft starter quando precisar de aceleração suave do motor e corrente de partida reduzida, mas não precisar de variação contínua de velocidade. Os soft starters são mais simples, geram menos calor, custam menos e são mais compactos que os VFDs. Comparados ao DOL, eles eliminam picos de corrente e choques mecânicos. Em comparação com estrela-triângulo, eles fornecem parâmetros de partida totalmente ajustáveis e podem fazer parada suave de sistemas de bombas.
Q2: Quais tamanhos de motor o gabinete pode acomodar?
Os gabinetes padrão são configurados para motores de 7,5 kW a 800 kW a 400 V (trifásicos), com classificações de 690 V disponíveis para motores maiores. Combinaremos o soft starter, o contator de bypass e o disjuntor com a corrente da placa de identificação do seu motor. São possíveis configurações personalizadas para potências superiores.
Q3: O gabinete do soft starter suporta partida de vários motores?
Sim, em arranjo sequencial: um único soft starter pode dar partida em vários motores, um após o outro, cada um com seu próprio contator de saída. Após o primeiro motor atingir a velocidade máxima e realizar o bypass, o soft starter se desconecta dele e se conecta ao segundo motor, e assim por diante. Isto reduz custos quando diversas bombas ou ventiladores de tamanho semelhante compartilham uma estação. Entretanto, todos os motores devem ter parâmetros de partida iguais ou semelhantes.
Q4: O que acontece se o soft starter falhar enquanto o motor estiver funcionando?
Quando o motor estiver em velocidade máxima e o contator de bypass estiver fechado, o motor funcionará diretamente da rede elétrica. Se a placa de controle do soft starter falhar ou os SCRs forem danificados, o motor continuará funcionando sem ser afetado. A falha afetará apenas a próxima tentativa de partida. Essa proteção inerente contra falhas é uma grande vantagem operacional.
Q5: Quanto tempo dura a rampa de partida suave e ela pode ser ajustada?
O tempo de rampa de tensão é totalmente ajustável, normalmente de 0,5 a 60 segundos, e pode ser estendido ainda mais, se necessário. A tensão inicial de partida (kick start) também é ajustável. A rampa ideal é determinada pelo motor e pela carga – longa o suficiente para eliminar choques mecânicos, curta o suficiente para limitar o aquecimento do tiristor durante a partida.
Q6: O soft starter consegue lidar com partidas frequentes?
Um soft starter é classificado para um número específico de partidas por hora (normalmente até 10 partidas pesadas). Esta classificação depende da configuração da corrente de partida, do tempo de rampa e do tamanho do motor. Para aplicações que envolvem partidas muito frequentes (por exemplo, transportadores indexados), um VFD pode ser mais apropriado. Consulte-nos com seu ciclo de trabalho para dimensionamento adequado.
Q7: Que manutenção o gabinete exige?
A manutenção regular é mínima: verificação visual anual das terminações de energia, limpeza dos filtros de ventilação (se instalados) e verificação funcional do contator de bypass. Os SCRs não possuem peças móveis e não se desgastam. O contator de bypass é o principal componente passível de manutenção, com uma vida mecânica normalmente superior a um milhão de operações, o que se traduz em anos de serviço.
Q8: O soft starter cria harmônicos na rede elétrica?
Os soft starters tiristorizados geram correntes harmônicas somente durante as breves rampas de partida e parada suave. Durante a operação de bypass em estado estacionário, o motor consome corrente senoidal, portanto nenhum harmônico é produzido. Isso os torna mais amigáveis à rede do que os inversores CA, que podem gerar harmônicos contínuos, a menos que sejam filtrados.
Uma autoridade hídrica regional na Europa de Leste geriu uma rede de 20 estações de bombagem de reforço remotas, cada uma com 2 a 4 bombas convencionais de arranque direto (DOL) com potências entre 37 e 132 kW. As estações eram fundamentais para a distribuição de água a diversas cidades, mas problemas recorrentes causavam custos operacionais inaceitáveis e interrupções de serviço.
O principal problema era elétrico. A repentina corrente de partida do DOL – até 7 vezes a plena carga – causou graves quedas de tensão nas fracas linhas de distribuição rurais. Isso desarmou relés de proteção em subestações próximas, interrompendo ocasionalmente a energia para a própria estação de bombeamento. A autoridade também enfrentou altos custos de manutenção mecânica: o golpe de aríete durante a partida e a parada da bomba rompeu frequentemente as juntas dos tubos e danificou as válvulas de retenção, enquanto a aplicação abrupta de torque reduziu a vida útil do rolamento e do acoplamento da bomba. As estações não eram tripuladas e estavam localizadas em áreas remotas, portanto qualquer equipamento tinha que ser robusto, simples e capaz de reportar falhas remotamente.
A autoridade avaliou tanto os VFDs quanto os soft starters. Os VFDs ofereciam controle de velocidade, mas eram considerados excessivos — as bombas foram projetadas para funcionar em velocidade fixa contra uma curva estática do sistema, onde as válvulas de estrangulamento já forneciam corte de fluxo. Os gabinetes de partida suave ofereciam a combinação ideal: eles eliminariam picos de corrente de partida e golpes de aríete sem introduzir perdas contínuas no acionamento ou resfriamento complexo.
● O contator de bypass interno do soft starter significava que, uma vez em funcionamento, o motor consumiria energia sem perdas no tiristor, mantendo mínima a geração de calor do gabinete em salas de bombas não ventiladas.
● O recurso de parada suave desaceleraria gradualmente a bomba durante o desligamento, removendo o choque de pressão que causou o golpe de aríete.
● A interface digital simples dos gabinetes e a conexão RS485 Modbus integradas diretamente na rede SCADA emergente da autoridade, permitindo relatórios de falhas sem visitas ao local.
● A corrente de partida reduzida significou que os grupos geradores existentes (usados durante interrupções na rede) poderiam dar partida nas mesmas bombas sem queda de tensão problemática, ampliando a capacidade de reserva efetiva.
Vinte gabinetes padronizados de soft starter (classificação de 45 a 160 A) foram fabricados, testados em fábrica e instalados em salas de bombas existentes durante seis meses. Cada gabinete incluía um disjuntor principal, um soft starter com contator de bypass, um relé de sobrecarga eletrônico, comunicação Modbus e um gabinete IP54 à prova de chuva. O comissionamento envolveu a simples entrada de parâmetros para tempo de rampa e limite de corrente, e conexão de um único cabo Modbus à unidade terminal remota da estação.
● Os distúrbios de tensão da rede causados pela partida da bomba foram eliminados. Nenhum outro desligamento da subestação foi registrado desde o retrofit.
● Os reparos de tubulações foram reduzidos em mais de 80% no primeiro ano, já que o golpe de aríete durante a partida e a parada foi eliminado por meio do perfil de partida suave e parada suave.
● As substituições de rolamentos e vedações da bomba apresentaram um declínio mensurável, atribuído à partida suave e de baixo torque.
● O design do bypass garantiu que as salas de energia permanecessem frias, mesmo durante operações prolongadas de alta demanda da bomba; nenhuma falha de resfriamento do gabinete ocorreu.
● A autoridade agora recebe o status de partida/parada, a corrente de partida e os registros de falhas em tempo real de cada estação em seu SCADA, permitindo resposta preditiva em vez de chamadas de emergência.
● Após um ano, a autoridade expandiu o programa para dez estações adicionais, adotando o gabinete do soft starter como padrão para todos os projetos de modernização de DOL para soft.
