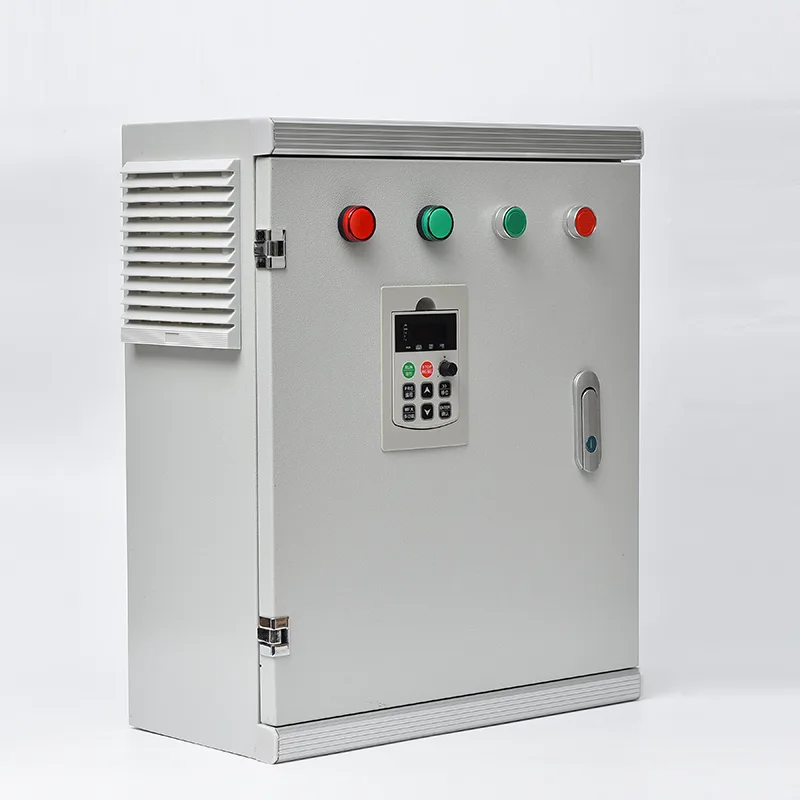

A caixa de controle integra um PLC ou controlador de irrigação dedicado, disjuntores, contatores de bomba ou VFDs, terminais de saída de válvula, um transformador de controle e proteção contra surtos em um único gabinete de montagem na parede ou no chão. Ele aceita entradas de sensores de umidade do solo, pluviômetros, sensores de temperatura e umidade, medidores de vazão e transmissores de pressão e, em seguida, executa cronogramas de irrigação programados em zonas configuráveis — normalmente de 4 a 120 válvulas solenóides, dependendo do modelo — sequencialmente ou em grupos sobrepostos. A lógica de partida da bomba garante que a bomba principal ou a bomba auxiliar engate antes de qualquer válvula abrir e desligue após todas as válvulas fecharem, evitando funcionamento a seco e picos de pressão. Um módulo de comunicação 4G/LoRa/Wi-Fi integrado transmite dados de campo e status operacional em tempo real para uma plataforma em nuvem, onde os produtores podem visualizar o histórico de irrigação, ajustar cronogramas e receber alarmes de falhas por meio de aplicativo de smartphone ou painel da web. O controle de fertirrigação multicanal está disponível como opção, permitindo a dosagem precisa de fertilizante líquido ou ácido por meio de bombas de injeção configuráveis com base nos valores alvo de EC e pH. O gabinete é fabricado em aço galvanizado ou inoxidável com revestimento em pó à prova de intempéries, com classificação IP55 ou superior para instalação externa. A compatibilidade de energia solar com bateria reserva está disponível para locais fora da rede, enquanto os modelos CA padrão cobrem fontes monofásicas ou trifásicas de 110 V a 415 V.
Desde pequenos túneis de horticultura até grandes operações em pomares, a Caixa de Controle de Irrigação Inteligente substitui a irrigação manual e as suposições por um gerenciamento de água automatizado e acionado por sensores que responde às necessidades reais da cultura.
Culturas arvenses, pomares e vinhedos em grande escala se beneficiam da irrigação automatizada multizona que gerencia dezenas de válvulas solenóides em toda a propriedade. O controlador sequencia as zonas, uma de cada vez, para manter a pressão estável do sistema enquanto fornece água de acordo com os limites de umidade do solo, estágio de crescimento da cultura e dados de evapotranspiração local. A integração do medidor de vazão fornece confirmação em tempo real de que cada ciclo de irrigação forneceu o volume pretendido, sinalizando imediatamente bloqueios ou rupturas de tubulação.
Ambientes de estufa exigem controle preciso de água e nutrientes em um espaço de cultivo confinado. A caixa de controle integra-se a sensores ambientais — temperatura, umidade, intensidade de luz e umidade do substrato — para acionar a irrigação com base na demanda da planta, em vez de temporizadores fixos. Injetores de fertirrigação multicanal dosam fertilizante líquido e ajustadores de pH sob controle de CE/pH de circuito fechado, garantindo que cada cultura receba a receita exata de nutrientes na concentração certa. O acesso remoto permite que os produtores monitorem múltiplas estufas a partir de um único smartphone.
Parques, campos desportivos, campos de golfe e paisagismo à beira de estradas operados pelas autoridades municipais exigem irrigação confiável e programável em locais dispersos. A caixa de controle gerencia múltiplas estações de válvula solenóide em uma programação baseada no tempo ou acionada por sensor, com a entrada do sensor de chuva suspendendo automaticamente a irrigação durante o tempo chuvoso para evitar desperdício de água. A conectividade 4G permite o gerenciamento centralizado a partir de um centro de operações da cidade, reduzindo a necessidade de visitas de equipes de manutenção a cada local.
Muitos locais agrícolas carecem de rede eléctrica fiável. A caixa de controle pode ser configurada com um conjunto de painéis solares, banco de baterias e saídas de válvula solenóide de travamento CC de baixa potência para operação totalmente autônoma fora da rede. O controlador gerencia a partida da bomba (a partir de um poço alimentado por energia solar ou alimentação de tanque), o sequenciamento de válvulas por zona e a transmissão de dados – tudo alimentado pelo sistema fotovoltaico no local.
Viveiros de contentores, explorações de frutos silvestres e operações de flores de corte irrigam frequentemente pequenas zonas com diferentes tipos de culturas, cada uma exigindo regimes de rega distintos. A caixa de controle suporta programações programadas por zona com horários de início, durações de execução e receitas de fertirrigação independentes. A substituição baseada na umidade do solo evita a irrigação excessiva de culturas sensíveis, enquanto as sequências de aspersão com proteção contra congelamento podem ser acionadas pelos limites do sensor de temperatura.
Em regiões onde a água é alocada por volume ou tempo para produtores individuais, a caixa de controle suporta cartão IC ou autenticação de usuário RFID para medição de água agrícola. O consumo de cada usuário é registrado e carregado na plataforma de gerenciamento, permitindo a alocação de água com base em taxas, limites anuais de retirada e desligamento automático da bomba quando as cotas são excedidas.
A caixa de controle de irrigação inteligente combina sequenciamento baseado em PLC, processamento de entrada multissensor e gerenciamento de energia de nível industrial em um único gabinete testado em fábrica, proporcionando automação de irrigação confiável e autônoma em diversas condições de campo.
A caixa de controle é construída em torno de um PLC industrial ou controlador de irrigação dedicado com E/S configuráveis. O controlador executa programas de irrigação que definem quais zonas são ativadas, em que ordem, por quanto tempo e sob quais condições de início. As opções de agendamento incluem baseada em tempo (dias e horários específicos), baseada em sensor (limiar de umidade do solo, detecção de chuva) e baseada em intervalo (a cada N horas ou dias). O controlador também gerencia a lógica de partida da bomba: o relé da bomba principal fecha antes que o solenóide da primeira válvula seja energizado e permanece fechado até que a última válvula feche, além de um período de funcionamento configurável para lavar a linha principal. Esta sequência evita a abertura da válvula contra uma bomba seca, elimina o golpe de aríete causado por partidas e paradas abruptas e protege a bomba contra operação em ponto morto. Para operação multizona, um atraso entre zonas ajustável permite que a pressão do sistema se estabilize entre as transições da válvula.
A caixa de controle aceita uma variedade de entradas de sensores de campo: sinais analógicos de 4–20 mA ou 0–10 V de sondas de umidade do solo, transmissores de pressão e medidores de vazão; entradas de pulso digital de medidores de vazão e pluviômetros; entradas digitais liga/desliga de boiadores e pressostatos; e dados RS485 Modbus RTU de sensores de solo multiparâmetros que medem umidade, temperatura e condutividade elétrica. O controlador verifica continuamente todas as entradas, comparando as leituras com os limites definidos pelo usuário. Se a umidade do solo cair abaixo da meta, a irrigação é acionada. Se for detectada chuva, a irrigação programada é suspensa. Se a vazão se desviar da faixa esperada, um alarme de rompimento de tubo ou emissor bloqueado será gerado. Todos os dados do sensor são marcados com data e hora e registrados para análise de tendências.
As saídas das válvulas são normalmente de 24 VCA ou 12 VCC, compatíveis com válvulas solenóides de irrigação padrão. A configuração de saída suporta solenóides de travamento CA (pulso momentâneo para abrir/fechar) e solenóides de travamento CC para aplicações fora da rede de baixa potência. As saídas da bomba são contatos de relé classificados para a bobina do contator do motor da bomba ou para o comando de partida do VFD. Para locais que utilizam bombas de velocidade variável, uma saída analógica de 4–20 mA ou 0–10 V fornece referência de velocidade para um VFD com base na pressão do sistema ou na demanda de vazão. Cada saída é individualmente fundida e isolada opticamente do controlador para evitar que falhas na fiação de campo danifiquem o processador.
A caixa de controle inclui um modem celular 4G, módulo LoRa, interface Wi-Fi ou porta Ethernet dependendo da infraestrutura do local. Os dados são transmitidos para uma plataforma em nuvem usando o protocolo MQTT ou HTTP. A plataforma fornece um painel web e um aplicativo para smartphone (iOS e Android) para monitoramento em tempo real de todos os sensores e saídas conectados, ajuste remoto de programação, cancelamento manual de válvulas ou bombas individuais, notificação de alarme via mensagem push ou SMS e gráficos de dados históricos de umidade do solo, fluxo, pressão e eventos de irrigação. Para locais com um sistema SCADA existente, o controlador suporta Modbus RTU sobre RS485 ou Modbus TCP, expondo todos os pontos de E/S e parâmetros de configuração para integração direta sem a camada de nuvem.
Quando o módulo de fertirrigação opcional está incluído, a caixa de controle gerencia de um a quatro canais de injeção, cada um com uma bomba dosadora ou injetor Venturi dedicado. O controlador monitora o medidor de vazão da linha principal de irrigação para calcular a taxa de injeção necessária com base na proporção de fertilizante desejada e, em seguida, modula a bomba doseadora para manter o ponto de ajuste. Em configurações controladas por EC/pH, os sensores na linha principal de irrigação ou na linha de retorno fornecem feedback, e o controlador ajusta as taxas de injeção via circuito PID para manter a concentração de nutrientes e o pH dentro das faixas definidas. As saídas de controle do agitador mantêm os tanques de estoque de fertilizantes misturados.
A caixa de controle padrão opera com alimentação de rede monofásica de 110–240 VCA ou trifásica de 380–415 VCA. Um transformador de controle fornece 24 VCA/VCC para as saídas do controlador e da válvula. As configurações fora da rede integram um controlador de carregamento solar MPPT, um painel fotovoltaico (normalmente de 300 W a 1.000 W) e um banco de baterias de ciclo profundo (12 V ou 24 V). O controlador monitoriza o estado de carga da bateria e pode reduzir cargas não críticas ou adiar a irrigação programada se a tensão da bateria cair para um limite de baixa potência definido pelo utilizador. As válvulas solenóides de travamento CC, que consomem energia apenas durante o pulso momentâneo de abertura/fechamento, são especificadas para instalações solares para minimizar os requisitos de capacidade da bateria.
O gabinete é fabricado em chapa de aço galvanizado de 1,5–2,0 mm ou aço inoxidável grau 304 com revestimento em pó resistente a UV. A classificação IP55 padrão é adequada para montagem em parede externa ou montagem em poste na borda da área irrigada. Para ambientes propensos a inundações ou com alta umidade, o IP65 está disponível. Um dossel de guarda-sol é recomendado para instalações sob luz solar direta em climas tropicais. A entrada do cabo é feita através de prensa-cabos com classificação IP na base do gabinete. A ventilação interna é passiva, com drenos de respiro equalizando a pressão e excluindo umidade e insetos. Todas as placas de circuito interno são revestidas de forma protetora para evitar corrosão causada por umidade e vapores de produtos químicos agrícolas. Dispositivos de proteção contra surtos nas linhas de energia e comunicação de entrada protegem contra transientes induzidos por raios. Um isolador principal intertravado com porta fornece acesso seguro para manutenção. O controlador armazena todos os programas, programações e dados registrados em memória não volátil, garantindo zero perda de dados durante interrupções de energia.
Q1: A quais tipos de sensores a caixa de controle pode se conectar?
A caixa de controle aceita: sensores de umidade do solo (tensiométricos, capacitivos ou tipo TDR com saída 4–20 mA, 0–10 V ou Modbus RS485), pluviômetros (entrada de pulso), medidores de vazão (pulso ou 4–20 mA), transmissores de pressão (4–20 mA), sensores de temperatura e umidade (4–20 mA ou Modbus), chaves flutuantes e transmissores de nível para tanques e reservatórios, e dados de estação meteorológica (via Modbus de um estação meteorológica externa ou API de nuvem). Nossos engenheiros confirmarão a compatibilidade do sensor durante a especificação do projeto.
Q2: Quantas zonas de irrigação uma caixa de controle pode gerenciar?
As configurações padrão suportam de 4 a 24 zonas com fio. Os módulos de expansão permitem escalar para 48, 72 ou mais zonas. Para implantações muito grandes, unidades terminais remotas sem fio que se comunicam via LoRa podem controlar grupos de válvulas adicionais até vários quilômetros da caixa de controle principal, permitindo o gerenciamento centralizado de centenas de zonas em uma propriedade.
Q3: A caixa de controle pode operar sem energia da rede?
Sim. Uma configuração fora da rede está disponível com controlador de carga solar MPPT integrado, painéis fotovoltaicos e armazenamento de bateria de ciclo profundo. Válvulas solenóides de travamento CC são usadas para minimizar o consumo de energia. O controlador monitora o estado da bateria e adiará operações não críticas se a tensão cair para um limite de baixa potência. Essa configuração é amplamente utilizada em fazendas e pastagens remotas, onde o funcionamento da rede elétrica não é econômico.
Q4: Posso controlar o sistema de irrigação pelo meu smartphone?
Sim. A caixa de controle transmite dados para uma plataforma em nuvem via 4G, Wi-Fi ou Ethernet. Você pode visualizar a umidade do solo em tempo real, dados de fluxo e status da válvula; iniciar ou parar a irrigação remotamente; ajustar cronogramas e limites; e receba notificações de alarme por mensagem push ou SMS – tudo a partir do aplicativo de smartphone ou do painel da web.
Q5: Como o controlador lida com a proteção da bomba?
O controlador sequencia a partida da bomba antes da abertura de qualquer válvula e a parada da bomba após o fechamento de todas as válvulas, evitando a operação em ponto morto. Se o medidor de vazão não detectar vazão apesar da bomba estar funcionando, um alarme de funcionamento em seco será gerado e a bomba será desligada. A entrada do sensor de pressão permite proteção de disparo de alta e baixa pressão. A saída da bomba pode fazer interface com um soft starter ou VFD para motores maiores.
P6: O que acontece à irrigação se a comunicação for perdida?
O controlador armazena todos os programas e programações na memória local não volátil. Se a comunicação com a plataforma em nuvem for perdida, o controlador continua a executar seu cronograma programado de forma autônoma usando seu relógio interno em tempo real. As condições iniciais baseadas em sensores (umidade do solo, pluviômetro) também continuam a operar. Quando a comunicação é restaurada, os dados armazenados em buffer são sincronizados com a nuvem.
Q7: Uma caixa de controle pode gerenciar a irrigação e a fertirrigação?
Sim. O módulo de fertirrigação opcional gerencia de um a quatro canais de injeção com bomba dedicada ou controle Venturi. A dosagem pode ser baseada no tempo, na injeção proporcional ao fluxo ou no controle de EC/pH em circuito fechado usando feedback de sensores na linha principal de irrigação. As saídas do agitador mantêm os tanques de estoque de fertilizantes em suspensão.
Q8: Que manutenção a caixa de controle requer?
A manutenção de rotina é mínima: inspeção visual mensal do gabinete e da vedação da porta, verificação trimestral da estanqueidade das terminações de energia e teste funcional anual de todas as saídas da válvula e entradas do sensor. Se um sistema de energia solar estiver instalado, os terminais da bateria e os níveis de eletrólito (para baterias inundadas) deverão ser inspecionados trimestralmente. O controlador em si não possui peças móveis e não requer substituição programada.
Uma empresa frutícola no sul da Europa geriu 180 hectares de pomares de frutas com caroço e de citrinos em terrenos ondulados. A irrigação foi feita a partir de vários furos e de um reservatório partilhado, distribuído através de uma rede de linhas principais para aproximadamente 90 grupos de válvulas solenóides que servem blocos de pomares individuais. A operação irrigava em horários fixos, gerenciados manualmente por trabalhadores de campo, que circulavam entre os blocos para abrir e fechar válvulas durante todo o dia e noite.
A operação manual da válvula era trabalhosa e imprecisa. Os irrigadores aplicaram o mesmo tempo de execução, independentemente da variação da umidade do solo entre os blocos, levando a irrigação excessiva em zonas com predominância de argila e irrigação insuficiente em cristas arenosas. Durante o pico do verão, a equipe lutou para completar todos os sets programados em 24 horas. As partidas da bomba muitas vezes eram descoordenadas com as posições das válvulas – as válvulas eram abertas antes da bomba estar funcionando, causando bloqueios de ar e golpes de aríete que danificavam as conexões da linha principal. As bombas do poço da fazenda também funcionavam contra válvulas fechadas no final dos turnos, provocando sobrecargas. A injeção de fertilizante foi feita por um sistema venturi manual separado, sem registro das taxas de aplicação por bloco.
O produtor queria um sistema de controle único e integrado que pudesse gerenciar todas as válvulas, bombas e fertirrigação, ser monitorado remotamente e reduzir o trabalho de irrigação a uma função de supervisão.
O layout de blocos da fazenda sugeria uma arquitetura centralizada: uma caixa de controle principal no galpão de bombas gerenciando todas as partidas das bombas e pressão da linha principal, com unidades terminais remotas sem fio LoRa em cada conjunto de válvulas satélite comunicando-se de volta ao controlador principal. Isso evitou abrir valas nos cabos de controle no pomar.
A caixa de controle foi configurada com seis canais de saída da bomba (quatro furos, duas bombas de reforço), uma entrada de transmissor de pressão na linha principal, entradas de medidor de vazão em cada descarga da bomba para proteção contra funcionamento a seco e rastreamento de fluxo totalizado, e 90 saídas de válvula sem fio nas RTUs satélites. Foi implantada uma rede de monitoramento de umidade do solo – seis sondas de capacitância multiprofundas em zonas representativas do solo – conectadas ao controlador via Modbus RS485.
A fertirrigação foi integrada por meio de três canais de dosagem, cada um com uma bomba injetora de velocidade variável controlada por lógica proporcional à vazão. O controlador monitorou o medidor de vazão da linha principal e ajustou a taxa de injeção para manter uma concentração alvo de fertilizante, independentemente de quais blocos estavam irrigando.
A programação foi estruturada por bloco de pomar, com limites de umidade do solo determinando se um ciclo de irrigação programado ocorreria para cada bloco. A entrada do pluviômetro suspendeu automaticamente toda a irrigação programada por 24 horas após 5 mm de chuva. Todos os dados foram transmitidos para a plataforma em nuvem via 4G, proporcionando ao gestor da fazenda um dashboard único para toda a operação.
Duas caixas de controle de irrigação inteligentes primárias foram instaladas nos dois galpões principais de bombas, com 16 UTRs sem fio LoRa distribuídas por todo o pomar. O sistema controlava seis bombas, 90 válvulas de irrigação e três canais de fertirrigação. A energia era fornecida pela rede nos galpões de bombas; As RTUs eram alimentadas por energia solar com baterias internas. A instalação e o comissionamento foram concluídos ao longo de quatro semanas fora do período de colheita, com a manutenção das válvulas solenóides e dos contatores das bombas existentes na fazenda.
● O trabalho de irrigação foi reduzido de uma equipe de campo de quatro pessoas para um supervisor monitorando o painel na nuvem e realizando inspeções de campo ocasionais.
● O consumo de água diminuiu aproximadamente 28% na primeira temporada completa, impulsionado pela programação de blocos com base na umidade do solo, que eliminou a irrigação desnecessária em solos mais pesados.
● As chamadas de manutenção relacionadas à bomba caíram significativamente: os desligamentos por funcionamento a seco foram eliminados pela proteção baseada em fluxo, e os danos por golpe de aríete nas conexões da linha principal cessaram com o sequenciamento coordenado da bomba e da válvula.
● O uso de fertilizantes foi reduzido em 15% por meio da injeção proporcional ao fluxo, com registros de aplicação por bloco agora registrados automaticamente para conformidade e revisão agronômica.
● O gerente da fazenda relatou que a capacidade de visualizar todo o status do sistema de irrigação em um smartphone, principalmente fora do horário comercial e nos finais de semana, foi um benefício operacional significativo.
