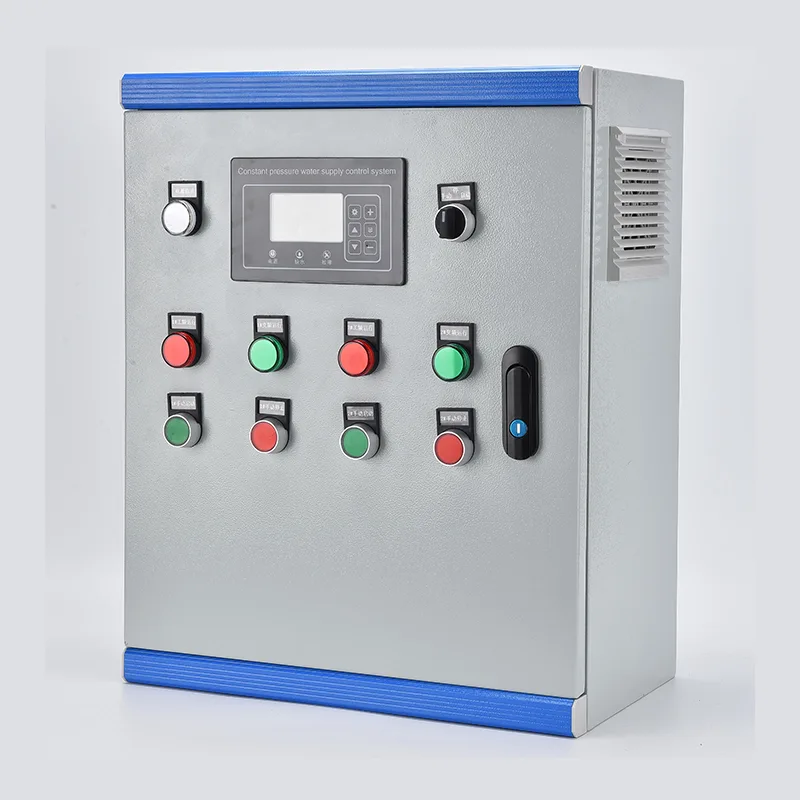

O gabinete de controle de abastecimento de água de pressão constante integra um VFD, PLC ou controlador de bomba dedicado, disjuntores de entrada, contatores de saída por bomba, transformador de controle e interface de transmissor de pressão em um único gabinete de piso. As classificações de potência variam de 0,75 kW a 400 kW em 380–480 V trifásico. Um sensor de pressão no coletor principal alimenta um sinal de 4–20 mA ao controlador, que compara continuamente a pressão real com o ponto de ajuste definido pelo usuário e ajusta a frequência de saída do VFD por meio de um loop PID para manter a regulação dentro de ±0,02 MPa. Em sistemas multibomba, a bomba principal opera sob controle VFD, enquanto as bombas retardadas são iniciadas ou desativadas sequencialmente conforme a demanda flutua. A rotação de serviço equilibra as horas de funcionamento em todas as bombas. A proteção cobre funcionamento a seco, sobrecarga, perda de fase, curto-circuito e sobrepressão. Uma tela sensível ao toque HMI montada na porta exibe a pressão do sistema, o status da bomba, a frequência, os registros de falhas e os dados de energia. A comunicação via Modbus RTU/TCP ou gateway de nuvem 4G opcional permite monitoramento remoto e integração SCADA. O gabinete é fabricado em aço galvanizado com revestimento em pó, com classificação IP54 ou até IP65 para uso externo.
Onde a pressão da água deve permanecer consistente apesar das mudanças na demanda, o Gabinete de Controle de Fornecimento de Água com Pressão Constante substitui o armazenamento por gravidade e o bombeamento de velocidade fixa por controle automatizado e de acordo com a demanda.
As redes urbanas de água sofrem grandes oscilações de pressão entre os horários de pico e os períodos noturnos de baixo fluxo. O gabinete mantém pressão constante em pontos de rede designados, modulando a velocidade e o escalonamento da bomba, eliminando quedas e oscilações que tensionam as juntas dos tubos e geram reclamações de serviço. Para estações de reforço ao longo de redes de transmissão longas, o circuito PID se adapta às mudanças na pressão a montante e à saída variável a jusante.
Torres de apartamentos, hotéis e blocos de escritórios precisam de pressão confiável nos andares superiores. Um gabinete de pressão constante com múltiplas bombas verticais multiestágio ajusta automaticamente a produção para atender à demanda baseada na ocupação – menor ao meio-dia, maior durante os picos da manhã e da noite. O sistema elimina a necessidade de tanques volumosos no teto, juntamente com sua carga estrutural, risco de legionela e requisitos de acesso para manutenção.
Fábricas, instalações de processamento de alimentos e usinas de energia exigem água de processo com pressão rigorosamente controlada. O gabinete fornece alimentação de torre de resfriamento, linhas de lavagem, alimentação de caldeira e circuitos de água de produção com precisão de regulação adequada às necessidades do processo. O controle baseado em VFD elimina o desperdício de energia e o desgaste da válvula associado ao estrangulamento.
Sistemas de gotejamento, sprinklers e pivô central em grande escala precisam de vazão variável com pressão estável em zonas de campo com diferentes características de emissor. O gabinete suporta múltiplas configurações de bombas, incluindo furos submersíveis e bombas de reforço horizontais, combinando automaticamente a saída com o número de zonas de irrigação abertas. A proteção integrada contra funcionamento a seco protege as bombas durante mudanças no nível da água da fonte.
Os sistemas de vilarejos e assentamentos remotos se beneficiam do gerenciamento automatizado de pressão que substitui a operação manual da bomba. Integrado com um sensor de nível do tanque de armazenamento, o gabinete inicia e para automaticamente para manter o enchimento do tanque enquanto fornece pressão constante aos consumidores. O monitoramento remoto via 4G permite que um único operador gerencie múltiplas estações dispersas a partir de um telefone celular ou SCADA central.
Resorts e instalações de lazer com edifícios espalhados por um local precisam de pressão uniforme para quartos de hóspedes, cozinhas, lavanderia e paisagismo. O gabinete gerencia múltiplas bombas para atender aos picos de demanda matinais e noturnos, ao mesmo tempo em que reduz a energia fora dos horários de pico, com o sistema em grande parte no modo de espera durante a noite.
O gabinete de controle de fornecimento de água de pressão constante combina controle de velocidade VFD, sequenciamento de bomba baseado em PLC e proteção abrangente em um único gabinete montado de fábrica, fornecendo gerenciamento de pressão autônomo para instalações de bomba única a multibomba.
Um transmissor de pressão no tubo coletor principal converte a pressão da água em um sinal analógico de 4–20 mA. O controlador executa um algoritmo PID digital: o ganho proporcional determina a agressividade com que o sistema responde ao desvio de pressão, o tempo integral elimina o deslocamento do estado estacionário e o amortecimento derivativo suprime o excesso durante mudanças repentinas de vazão. A saída PID define diretamente a referência de frequência do VFD, ajustando a velocidade da bomba para atender à demanda em tempo real. A precisão típica da regulação permanece dentro de ±0,02 MPa, uma vez ajustada às características específicas do sistema – comprimento do tubo, curva da bomba e volume do vaso de pressão.
Quando a demanda excede a capacidade de uma única bomba acionada por VFD, o controlador coloca bombas adicionais em operação. A bomba principal funciona sob controle VFD. Se atingir a frequência máxima e a pressão ainda cair abaixo do ponto de ajuste, o controlador transfere esta bomba para operação de velocidade fixa através do seu contator de bypass e inicia uma bomba lag sob controle VFD. À medida que a demanda cai e o VFD atinge a frequência mínima com pressão acima do ponto de ajuste, as bombas secundárias são desativadas uma a uma e a bomba principal retorna ao controle de velocidade variável. Isso garante que apenas uma bomba funcione em velocidade variável a qualquer momento, enquanto as outras operam em velocidade fixa perto de seu ponto de melhor eficiência.
Para distribuir o desgaste uniformemente, o controlador gira a designação da bomba de comando com base nas horas acumuladas de funcionamento ou na contagem de partidas. A bomba com as horas mais baixas torna-se a próxima líder quando a rotação é acionada, o que ocorre em condições de baixo fluxo para evitar interrupção da pressão. Uma bomba desligada para manutenção é bloqueada fora da rotação por meio de uma entrada digital e o controlador realoca a operação entre as bombas restantes.
Durante períodos de demanda zero – durante a noite em edifícios comerciais, por exemplo – o VFD eventualmente atinge sua frequência mínima enquanto a pressão se mantém no ponto de ajuste. Após um atraso configurável, o controlador entra no modo de suspensão e para todas as bombas. Um pequeno tanque de diafragma mantém a pressão do sistema durante o sono. Quando a pressão cai até o limite de ativação, o controlador reinicia a bomba de comando e acelera para restaurar a pressão. Este ciclo evita que as bombas funcionem com uma válvula fechada durante longos períodos, poupando energia e protegendo a bomba contra sobreaquecimento.
O controlador fornece proteções específicas da bomba além da sobrecarga padrão do motor. A detecção de funcionamento a seco utiliza uma entrada digital de uma sonda de nível de poço ou detecção de subcorrente do motor. O disparo por sobrepressão com reinicialização automática evita danos à tubulação se uma válvula fechar repentinamente. Um bloqueio de ciclo rápido limita o número de partidas por hora para proteger os enrolamentos do motor. A perda de fase e o monitoramento da sequência de fases evitam danos mecânicos causados pela rotação reversa. Todos os eventos de desarme são registrados com data e hora e armazenados no registro de falhas, com um número configurável de tentativas de reinicialização automática antes que o bloqueio exija a intervenção do operador.
O VFD é selecionado para serviço de bomba de torque variável com uma taxa de sobrecarga de 110% por 60 segundos. A capacidade de partida rápida permite a reinicialização contínua em uma bomba em inércia sem tropeçar por sobrecorrente. A programação de frequência de salto evita bandas de ressonância mecânica. A otimização automática de energia reduz a corrente de magnetização do motor com carga leve, economizando energia adicional quando a bomba funciona abaixo da velocidade máxima. Um indutor de link CC integrado e um filtro RFI minimizam a injeção de corrente harmônica na fonte.
Uma tela sensível ao toque colorida montada na porta fornece pressão e ponto de ajuste do sistema em tempo real, status individual da bomba, horas de funcionamento cumulativas e contagem de partidas por bomba, alarmes ativos com histórico de falhas e acesso a parâmetros protegido por senha. O controle de cancelamento manual suporta atividades de comissionamento e manutenção.
O Modbus RTU RS485 padrão se conecta ao SCADA do local ou ao equipamento de telemetria. Um gateway de nuvem 4G ou Ethernet opcional permite acesso remoto via navegador da web ou aplicativo de smartphone, fornecendo pressão em tempo real, status da bomba, consumo de energia e notificações push de alarme. Os operadores podem ajustar os pontos de ajuste de pressão remotamente para requisitos específicos do sistema.
O gabinete de piso utiliza chapa de aço galvanizado de 1,5–2,0 mm com revestimento em pó resistente a UV. IP54 é padrão para salas de bombas internas. IP55 ou IP65 estão disponíveis para ambientes externos e de tratamento de água. A ventilação de ar forçado filtrado com controle termostático do ventilador mantém a temperatura interna dentro da faixa operacional do VFD. Para instalações externas tropicais ou desérticas, um guarda-sol e um aquecedor anticondensação podem ser especificados. A entrada dos cabos é feita através de placas passa-cabos na base do gabinete. O gabinete foi projetado e construído de acordo com IEC 61439-1/2, com todos os componentes com marcação CE e certificações regionais disponíveis.
Q1: Como o gabinete mantém a pressão constante?
Um sensor de pressão no coletor de água principal mede continuamente a pressão do sistema e envia um sinal de 4–20 mA ao controlador. O algoritmo PID do controlador compara a pressão real com o alvo definido pelo usuário. Se a pressão cair, aumenta a frequência de saída do VFD para acelerar a bomba. Se a pressão aumentar, isso desacelera a bomba. Esta regulação de circuito fechado funciona continuamente, normalmente mantendo a pressão dentro de ±0,02 MPa do ponto de ajuste.
Q2: Quantas bombas um Gabinete de Controle de Abastecimento de Água de Pressão Constante pode controlar?
As configurações padrão suportam de 1 a 6 bombas, sendo 2 ou 3 bombas a implantação mais comum. Em sistemas multibombas, um único VFD aciona a bomba de velocidade variável, enquanto bombas adicionais iniciam em velocidade fixa conforme a demanda aumenta. Toda a lógica de sequenciamento, alternância e mudança de falha da bomba está incorporada no controlador.
Q3: Qual é a diferença entre este gabinete e a instalação de VFDs separados em cada bomba?
O gabinete oferece um sistema de controle completo — lógica de sequenciamento da bomba, circuito PID de pressão, alternância automática, comutação de falhas, função dormir/despertar e uma única interface de usuário — tudo pré-cabeado e testado em fábrica. Os VFDs individuais não podem coordenar a operação de múltiplas bombas sem engenharia externa significativa.
Q4: O sistema pode funcionar com ou sem tanque de armazenamento?
Ambos. Em uma aplicação de enchimento de tanque, o controlador mantém a pressão do sistema enquanto um sensor de nível no tanque fornece autoridade para iniciar/parar. Numa configuração principal direta, o controlador mantém a pressão da linha diretamente na tubulação de distribuição, modulando a velocidade da bomba para atender à demanda do consumidor sem qualquer tanque de armazenamento.
Q5: Quais tipos de bombas são compatíveis?
O gabinete controla motores de indução trifásicos padrão usados em bombas submersíveis de poço, bombas verticais multiestágio, bombas centrífugas de sucção final horizontais e bombas de reforço em linha, em 380–480 V, 50/60 Hz. Os motores de ímã permanente também podem ser acionados com VFDs compatíveis.
Q6: Qual faixa de potência está disponível?
As configurações padrão cobrem 0,75 kW a 400 kW. O dimensionamento do gabinete é baseado no número de bombas, na corrente de carga total do motor de cada bomba e no nível de falha do local. Nossos engenheiros selecionarão o VFD, os contatores, os disjuntores e o sistema de barramento a partir dos dados da sua bomba.
P7: Quais opções de monitoramento remoto estão disponíveis?
O Modbus RTU RS485 padrão se conecta ao SCADA do local. Gateways 4G ou Ethernet opcionais se conectam a uma plataforma em nuvem, fornecendo acesso via navegador da web ou aplicativo de smartphone à pressão em tempo real, status da bomba, consumo de energia, alarmes de falha e dados históricos. Notificações push de SMS ou aplicativos alertam os operadores sobre falhas.
Q8: Que manutenção o gabinete exige?
Inspeção mensal das vedações das portas e filtros de ventilação. Verificação trimestral das terminações de energia. Teste funcional anual de dispositivos de segurança e lógica de alternância. Os ventiladores de resfriamento do VFD e os capacitores do barramento CC têm uma vida útil de 5 a 10 anos e são substituíveis. O transmissor de pressão deve ser calibrado anualmente.
P9: Como é que este sistema poupa energia em comparação com o bombeamento tradicional?
Uma bomba de velocidade constante com válvula de estrangulamento desperdiça energia bombeando contra uma restrição artificial. O VFD adapta a velocidade da bomba diretamente à demanda. Como a potência da bomba aumenta com o cubo da velocidade, uma bomba com 80% da velocidade consome aproximadamente 50% da energia em velocidade total. Com o modo de espera durante períodos de demanda zero, as instalações normalmente alcançam uma redução de energia de 20% a 40%.
Uma autoridade municipal de abastecimento de água numa grande cidade asiática geriu mais de 80 estações secundárias de abastecimento de água que serviam comunidades residenciais de grande altura. Cada estação fornecia de 200 a 800 apartamentos em torres de 18 a 35 andares. O equipamento existente estava envelhecendo – algumas estações usavam tanques no teto com recarga de válvula flutuante, outras usavam conjuntos de bombas de velocidade fixa com válvulas redutoras de pressão. O governo municipal determinou uma atualização para melhorar a qualidade da pressão, remover os tanques do teto por motivos de saúde pública e reduzir o consumo de energia de bombeamento.
Cada estação de reforço atendeu uma torre com um perfil de demanda distinto: picos acentuados pela manhã e à noite, demanda moderada durante o dia e fluxo próximo de zero durante a noite. As bombas existentes de velocidade fixa funcionavam em plena capacidade independentemente da demanda, sangrando o excesso de pressão através de válvulas redutoras de pressão. Isto desperdiçou energia substancial enquanto gerava calor e ruído nas salas de bombas. Os tanques do telhado precisaram ser removidos para atender aos novos regulamentos de saúde, e a autoridade exigiu que todas as novas estações reportassem os dados para uma plataforma SCADA central. O espaço físico também era apertado – a maioria das salas de bombas foram adaptadas em áreas subterrâneas com pé-direito limitado e acesso restrito.
Depois de um piloto bem-sucedido em três estações, a autoridade selecionou gabinetes de pressão constante projetados de fábrica. Um único gabinete abrigava o VFD, o controlador, os contatores de saída para três bombas verticais de vários estágios, a interface de pressão e a tela sensível ao toque HMI — correspondendo ao tamanho do painel antigo. O controle de pressão PID permitiu que as válvulas redutoras de pressão fossem totalmente removidas. A bomba principal variou a velocidade para atender à demanda, com bombas adicionais escalonadas conforme necessário. Durante a noite, o sistema dormiu, a pressão era mantida por um pequeno recipiente com diafragma.
A pressão da água nos apartamentos dos pisos superiores estabilizou-se no mínimo regulamentar independentemente da procura, sem o excesso de pressão nos pisos inferiores que o antigo sistema provocava. O consumo de energia foi medido por estação e transmitido ao SCADA da autoridade através de Modbus, proporcionando aos operadores visibilidade em tempo real e a capacidade de ajustar remotamente os pontos de ajuste de pressão para a altura específica de cada torre.
Trinta e duas cabines de pressão constante foram instaladas na primeira fase ao longo de 18 meses. Cada gabinete foi pré-carregado com dados da bomba e pontos de ajuste de pressão correspondentes à torre específica. Comissionamento no local conectado à rede elétrica, aos cabos do motor da bomba e ao transmissor de pressão — normalmente concluído em um dia por estação.
● As reclamações de pressão dos moradores dos últimos andares das 32 comunidades caíram para zero três meses após o comissionamento.
● O consumo de energia da bomba caiu em média 35% em comparação com a linha de base anterior de velocidade fixa, excedendo a meta de 25% da autoridade.
● Os tanques no telhado foram desativados e removidos, eliminando custos associados de manutenção e conformidade com a qualidade da água.
● Uma equipe de operações composta por duas pessoas agora gerencia todas as 32 estações remotamente a partir do SCADA central.
● A autoridade padronizou o gabinete de pressão constante para as 50 estações restantes, com a segunda fase em andamento.
